户外塔架式电缆变压器站结构设计

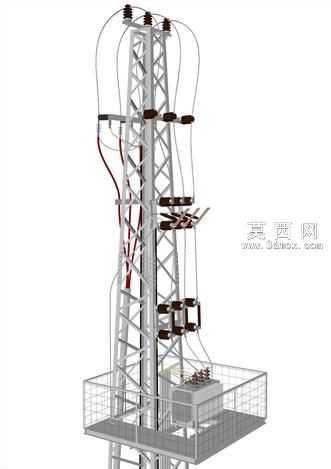

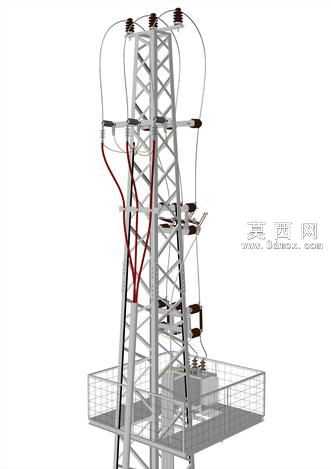

本模型采用三维建模软件完成全参数化搭建，完整还原户外塔架式变压器站的真实结构与布局。建模过程中首先依据电力设施通用设计规范确定整体比例，以格构式钢塔作为主体承载结构，采用等边角钢拼接的桁架形式，通过交叉腹杆的排布保证塔架的抗风与承重性能，所有杆件的连接节点均按照实际焊接、螺栓固定的工艺特征做细节还原，避免结构出现不合理的悬空或受力缺失。塔身上部设置多层横担结构，对应不同电压等级的电缆架设需求，绝缘子、线夹等金具部件按照实物尺寸建模，表面做陶瓷质感的材质处理，还原其光滑绝缘的外观特征，电缆走线沿塔架内侧的固定卡具排布，走向清晰符合现场施工的布线逻辑。中部的操作平台采用防滑花纹钢板作为台面，周边设置符合安全规范高度的防护栏杆，平台上的变压器箱体采用钣金建模方式，还原箱体的拼接焊缝、散热筋条、接线端子等细节，箱体表面做哑光金属漆材质处理，搭配不同色标的接线标识区分相序，顶部的防雨罩做倾斜坡面设计，还原户外设备的防水结构特征。渲染阶段采用户外天光环境，模拟晴天日光下的光影效果，金属构件的反光度、粗糙度参数经过反复调试，既体现钢结构的金属质感，又避免过度反光造成的视觉失真，塔架底部的接地装置、爬梯等附属结构也完整呈现，整体模型结构严谨，各部件之间的装配关系准确，可用于电力设施的教学演示、施工方案模拟、场景可视化展示等场景，建模过程中对非关键细节做合理简化，在保证结构辨识度的前提下控制模型面数，兼顾展示效果与运行流畅度。
