小型电子线路箱式变压器三维结构设计

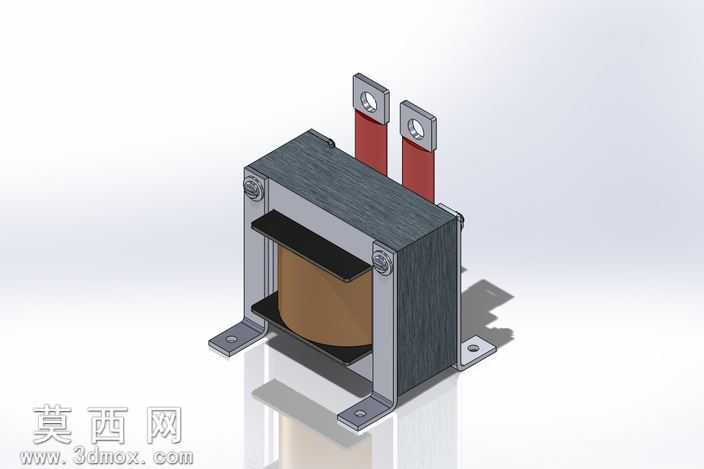

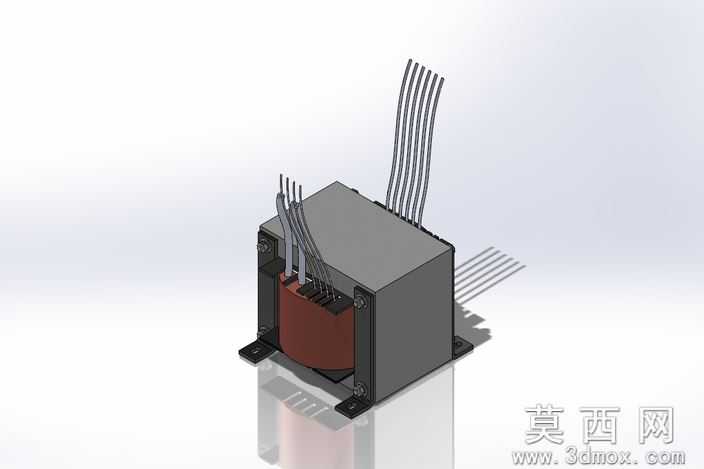

本作品为面向电子线路应用场景的小型箱式变压器三维设计，采用SolidWorks软件完成全参数化建模与渲染呈现。建模阶段首先依据小型工频变压器的通用尺寸规范，搭建核心部件的基准框架：先完成硅钢片叠压组成的口字型铁芯建模，通过拉伸、阵列特征还原叠片的层叠结构，对铁芯的安装固定脚位做了圆角与安装孔位的细节处理，保证后续装配的匹配度。其次完成绕组部分的建模，区分初级绕组与次级绕组的不同线径，通过螺旋扫描特征还原漆包线的缠绕形态，绕组外层的绝缘包裹结构采用薄壁拉伸与包覆特征实现，还原绝缘材料的贴合质感。外部的金属防护外壳采用钣金建模思路，通过基体法兰、边线法兰特征构建箱体的封闭结构，在外壳对应绕组出线的位置预留了规整的出线孔位，外壳两侧的固定支架通过拉伸、打孔特征制作，支架与外壳的连接位置做了加强筋结构设计，提升整体结构的稳固性。接线部分的多组引出线采用扫描特征制作，还原不同长度导线的自然垂落形态，接线端的金属端子通过拉伸与倒角特征还原金属件的光泽质感。渲染阶段针对不同部件赋予对应材质：铁芯赋予冷轧硅钢片的哑光金属材质，绕组部分赋予红褐色绝缘漆包裹的铜质材质，外壳赋予深灰色喷塑金属材质，引出线赋予不同颜色的PVC塑料材质区分接线组别，固定螺丝赋予镀锌亮面金属材质。场景搭建采用浅灰色渐变背景，添加柔和的面光源与环境光，通过光影效果凸显变压器各部件的层次结构，底部添加微弱的反射效果提升模型的真实感。设计过程中充分考虑小型电子变压器的实际装配逻辑，各部件之间保留合理的装配间隙，出线位置的排布符合电气安全间距要求，整体结构紧凑规整，既还原了实物变压器的外观细节，也完整呈现了内部绕组与铁芯的结构关系，可用于电子电路教学演示、电气元件选型参考、小型电源设备结构设计参考等场景。
