17毫米规格内花键传动套筒结构

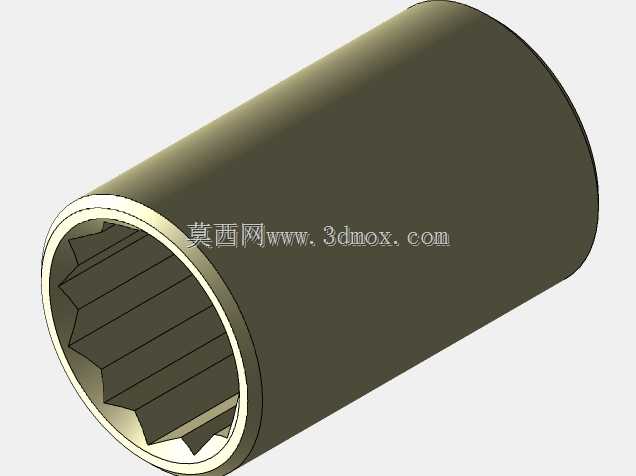

　　在常规机械装配、设备维保的作业场景里，这类带侧孔的内花键套筒是扭矩传递链路里非常常见的配套零件，既可以适配手动扭力杆完成紧固件的锁紧与松脱作业，也能作为气动、电动扭矩输出工具的末端执行连接件，覆盖从车间生产线装配、户外设备检修到小型机电产品组装的多类作业需求。不同于普通外六角适配的套筒结构，这款17毫米规格的套筒采用内十二角花键的内腔设计，花键齿沿内腔圆周均匀分布，每个齿的啮合面都做了等角度的倾角处理，能在套入对应规格的外花键或者六角紧固件时，实现多齿同时啮合受力，相比普通六角套筒，同等扭矩输入下单个齿面承受的压应力更小，既可以降低紧固件棱角被拧圆打滑的概率，也能在紧固件存在轻微锈蚀、棱角磨损的工况下保持足够的啮合抓持力，不会因为接触面积不足出现脱套风险。

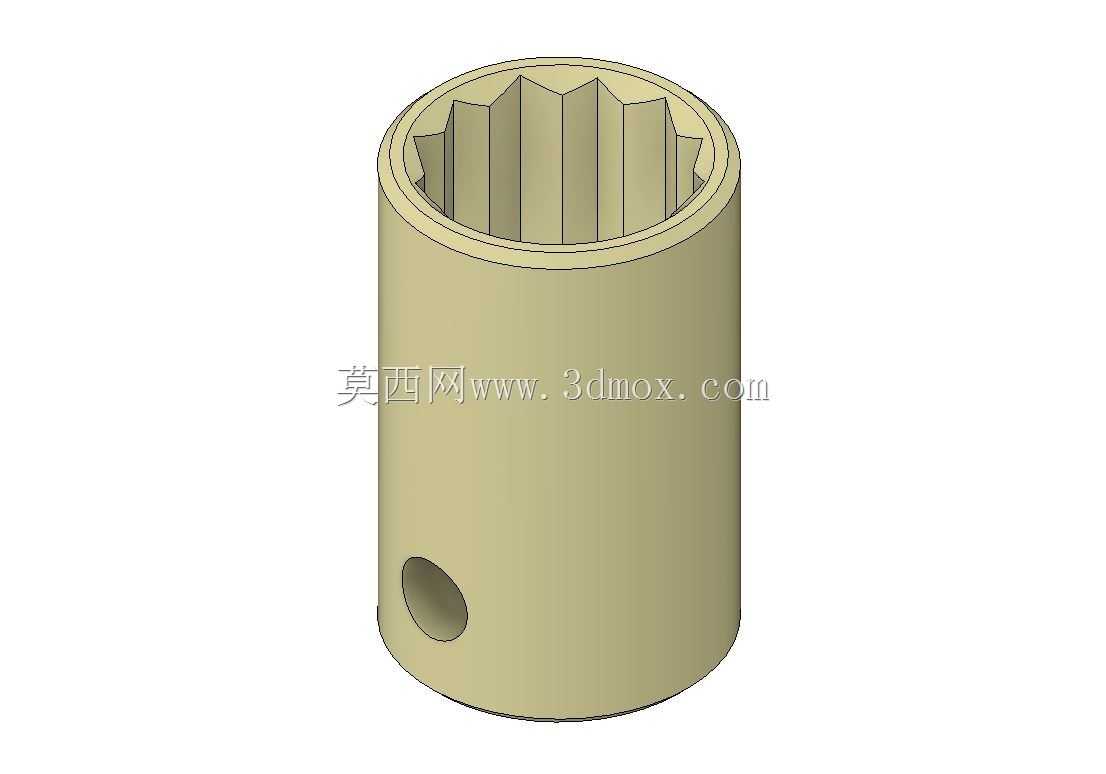

　　从结构设计逻辑来看，整体采用空心圆柱的主体构型，外壁保持均匀壁厚，在保证整体抗扭强度的前提下尽可能压缩整体重量，长时间手持作业也不会带来额外的负重负担。筒身侧壁开设的径向通孔是为了配套锁止销使用，当套筒套入传动杆的连接端后，将销钉穿过该通孔与传动杆端的对应孔位，就能形成轴向的机械锁止，避免大扭矩输出或者频繁正反转切换时，套筒从传动杆上脱出引发安全隐患，这个孔的位置经过受力校核，设置在筒身靠近下端的区域，避开了上端内花键的主要受力段，不会因为开孔破坏花键根部的结构强度，同时孔边做了微小的倒角处理，装配销钉时不会出现卡滞，也能减少销钉与孔边的应力集中，避免长期交变载荷下孔边出现裂纹扩展。

　　尺寸边界上，套筒的内腔适配尺寸为17毫米，对应紧固件的对边尺寸公差按照通用工具的h6级精度控制，既能保证顺利套入标准规格的紧固件，也不会因为间隙过大出现啮合晃动；筒身的外径根据抗扭强度计算设定，保证在额定最大扭矩下筒壁不会出现扭转变形，整体轴向长度适配常规作业的操作空间，既不会因为长度过短无法深入沉孔位置作业，也不会因为过长导致在狭小空间内出现干涉。上端的内花键齿做了端部倒角引导，套入紧固件时不需要完全对准角度，轻微倾斜靠入后就能顺着倒角滑入啮合位置，提升装配对位的效率，花键的齿根位置做了圆弧过渡，避免热处理时齿根出现应力集中导致的开裂问题，也能在受扭时让应力沿圆弧面均匀分散，提升整体的疲劳寿命。

　　实际选型使用时，这类套筒需要匹配对应输出规格的传动方榫，侧孔的直径要和配套锁止销的尺寸匹配，作业前需要确认内腔花键没有出现崩齿、磨损过量的情况，如果齿面磨损量超过齿厚的十分之一，就需要及时更换，避免大扭矩下出现滑齿伤人的情况。日常存放时要注意避免内腔进入沙尘、铁屑，防止下次套入紧固件时铁屑卡入花键间隙，导致啮合不到位或者刮伤紧固件表面，针对有防腐要求的作业场景，这类套筒一般会做表面氧化或者镀镍处理，提升潮湿环境下的防锈能力，保证长期使用的尺寸稳定性。
