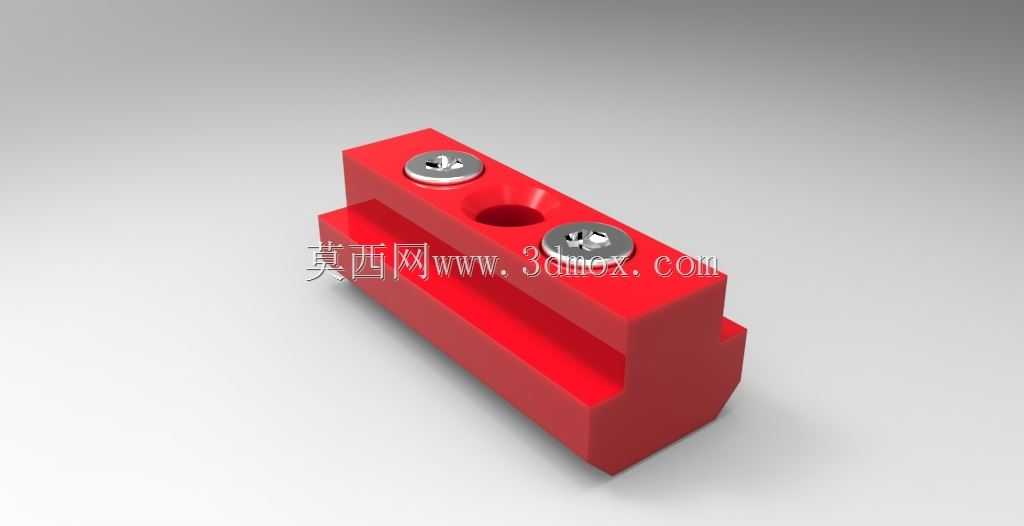

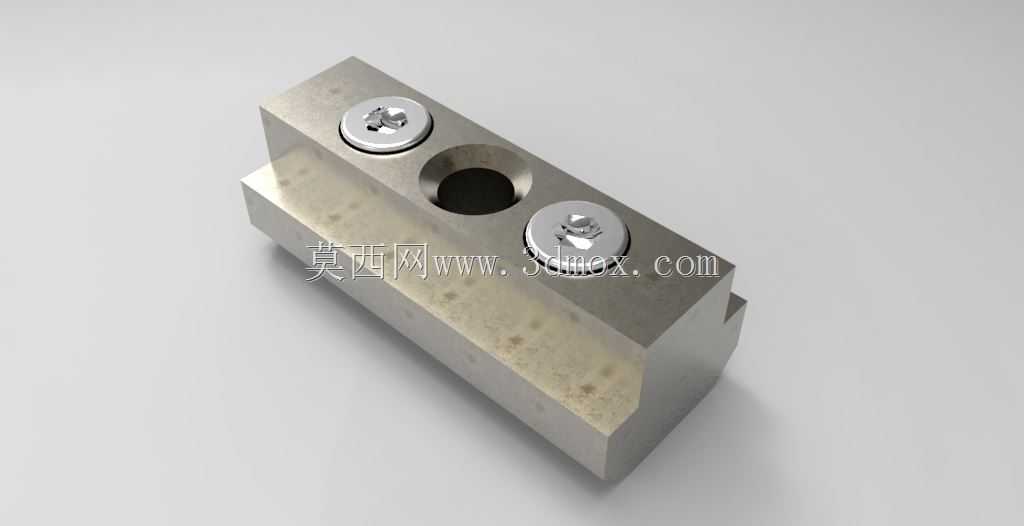

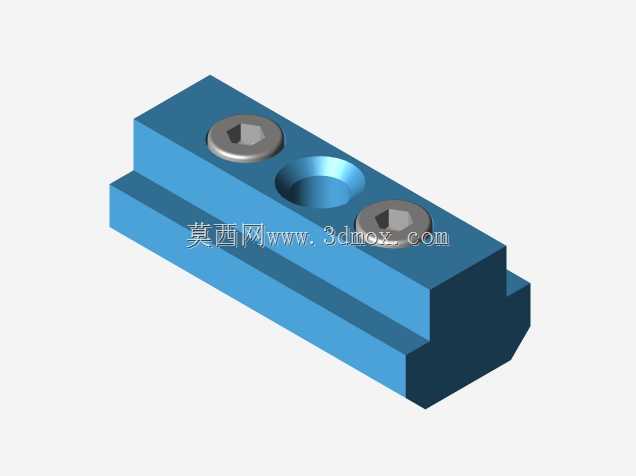

红色滑块式线轨限位夹紧固定座结构

　　这款夹紧固定件主要适配小型线性导轨的轴向锁紧需求，在3C检测设备、小型自动化送料模组、桌面型实验工装的线轨行程限位场景中应用较多，日常工况下主要承担滑块到位后的位置锁定作用，避免设备运行过程中滑块受振动、负载偏移出现位置窜动，保障工位定位精度稳定。从结构设计来看，主体采用阶梯式槽型结构，底部的通槽完全匹配标准微型线轨的截面轮廓，安装时可直接卡入导轨轨身，无需额外拆解导轨端部结构，适配现有设备的加装改造需求，槽体内壁的平行度公差控制在0.02mm以内，卡入后与轨身侧面的贴合间隙不超过0.01mm，避免锁紧时出现偏斜导致导轨表面压伤。主体上部设置两个对称分布的内六角锁紧螺钉安装位，螺钉旋紧时可通过向下的压紧力将主体与导轨轨身牢牢锁死，

　　两个螺钉的间距经过受力核算，锁紧时压紧力均匀分布在槽体与导轨的接触面上，不会出现单点应力集中导致的导轨变形；两个螺钉位中间预留的沉孔可加装定位顶销，当需要固定行程点位时，顶销可卡入导轨表面预设的定位凹坑，进一步提升抗剪切能力，避免大负载下夹紧座出现滑移。主体侧面的阶梯凸台结构主要用于外接负载安装，凸台表面的平面度经过精加工处理，可直接安装传感器支架、行程挡块、小型工件载板等外接部件，凸台的厚度设计预留了足够的螺纹攻丝深度，可根据实际安装需求加工对应规格的安装螺纹，无需额外加装转接板。从安装边界来看，这款夹紧座的整体宽度适配15mm规格的微型线性导轨，总长度控制在40mm以内，安装后不会占用过多导轨行程空间，

　　锁紧状态下的静态夹持力可满足10kg以内的轴向负载锁定需求，适配大部分桌面型自动化设备、实验检测工装的线轨锁紧场景。设计过程中特意将主体的边角做了R0.5的倒角处理，避免安装调试过程中锐边划伤操作人员，同时槽体入口处做了微小的导入斜角，安装时可快速卡入导轨，降低现场装配的对位难度。材质选择上主体采用高强度工程塑料一体加工成型，自身重量较轻，不会额外增加线轨滑块的运动负载，同时工程塑料材质与金属导轨接触时不会刮伤导轨的镀铬表面，长期使用也不会出现锈蚀粘连的问题，适配洁净车间、实验室等对防污染、防刮伤有要求的使用场景。在实际设备调试过程中，这类夹紧件常被用于线轨的硬限位位置调整，相比传统的固定式限位挡块，

　　这款结构可沿导轨任意调整锁紧位置，无需在导轨上打孔或加装额外的固定件，调整行程限位时只需松开两个锁紧螺钉即可滑动到目标位置再锁紧，大幅缩短设备调试的周期，尤其适合小批量定制化设备的开发场景，可减少非标零件的重复设计加工工作。锁紧螺钉采用标准内六角圆柱头螺钉，属于通用标准件，长期使用出现磨损后可直接替换，无需定制特殊配件，降低后期设备维护的成本。结构上没有多余的复杂曲面，加工工艺性好，无论是小批量机加工还是开模注塑都能快速实现，零件的成品率高，尺寸一致性容易控制。
