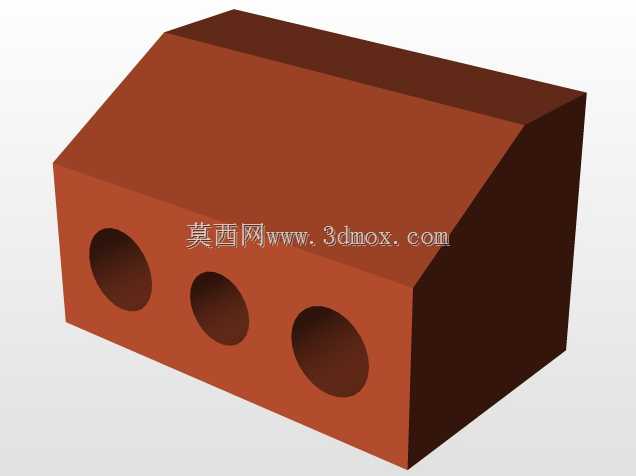

带三孔斜顶面块状传感安装基座结构

　　在工业传感检测的实际部署场景里，这类块状安装构件的使用频率远高于很多设计人员的预期，尤其是在设备侧装、狭小空间内的传感单元固定场景下，常规的平板式安装座往往会因为安装面角度问题，导致传感探头的检测方向出现偏差，最终影响检测信号的稳定性。做这类构件的三维设计时，首先要考虑的是现场安装的边界约束，很多设备的机架预留安装位并不是规整的垂直平面，部分位置的安装面本身带有固定倾角，要是强行用直角基座安装，要么需要额外加装角度调整垫片，增加装配累计误差，要么会让传感单元的接线端处于易被剐蹭的位置，给后期运维留下隐患。这个构件采用斜顶面加直角基体的组合结构，斜顶面的角度是按照常见设备侧装位的倾角匹配设计的，

　　安装时基体的直角面可以直接贴合设备机架的垂直定位面，斜顶面则用来固定传感单元，不需要额外调整角度就能让传感探头的检测方向对准待检测位置，省去了现场配磨垫片的工序。构件正面的三个通孔是按照常用的传感探头安装间距设计的，孔径尺寸匹配主流的圆柱型传感探头外径，三个孔的轴线保持平行，孔位的同轴度公差控制在0.02mm以内，避免探头装入后出现歪斜，导致检测范围偏移。基体的整体尺寸是按照小型传感单元的安装空间设计的，长度方向刚好覆盖三个探头的安装间距加上两侧的固定边距，宽度方向预留了足够的接线空间，不会因为基体过窄导致接线端子被挤压，高度方向则考虑了探头的伸入长度，基体内部的空腔深度刚好满足探头尾部的接线余量，

　　不会出现探头装到底后接线被顶弯的情况。设计的时候特意把基体的棱边做了小尺寸的倒角处理，不是为了外观好看，而是现场安装的时候，操作人员戴着手套操作，尖锐的棱边很容易划破手套甚至划伤皮肤，0.5mm的倒角既不会影响结构的安装定位精度，又能提升装配时的操作安全性。基体背面设计成完整的平面，没有多余的凸台或者凹槽，安装的时候可以直接贴紧设备的安装面，不需要额外加工避空位，降低了现场安装的加工要求。三个安装孔的内壁做了轻微的粗糙度控制，不需要太高的光洁度，只要能保证探头顺利推入，同时不会因为间隙过大导致探头晃动就可以，毕竟这类构件的主要作用是固定和定位，不需要配合面达到密封或者滑动的精度要求。在实际选型使用的时候，

　　要注意这个构件的安装固定方式，基体两侧预留的沉头孔位置是用来穿固定螺栓的，沉头深度刚好匹配常用的内六角螺栓头高度，螺栓拧紧后不会突出基体表面，避免和旁边的其他管线或者构件产生干涉。很多新手设计这类安装件的时候，容易忽略安装螺栓的操作空间，把沉头孔设计得离侧壁太近，导致内六角扳手没法正常伸入拧螺栓，这个构件的沉头孔中心到侧壁的距离留足了扳手的操作空间，哪怕是在狭小的设备内部，也能顺利完成螺栓的紧固操作。另外斜顶面的平面度也做了相应的公差要求，保证传感单元安装后和基面完全贴合，不会因为接触面不平导致传感单元出现倾斜，尤其是对于对检测角度敏感的光电类、接近类传感单元，哪怕是1度的角度偏差，都可能导致检测距离出现几毫米的误差，在高精度检测工位上，这种误差足以导致设备误触发。这个构件的实心基体结构也能提供足够的刚性，设备运行时产生的振动不会让基体产生形变，避免传感单元因为振动出现位置偏移，相比薄壁冲压的安装支架，这种块状结构的抗振性能更好，适合在有持续振动的冲压、输送类设备上使用。设计过程中也考虑了不同工况的适配性，如果是在有腐蚀性气体的车间使用，只需要更换对应的材质就可以直接沿用这个结构模型，不需要重新调整孔位和安装尺寸，因为所有的安装边界都是按照通用标准设计的，材质更换不会影响装配关系。
