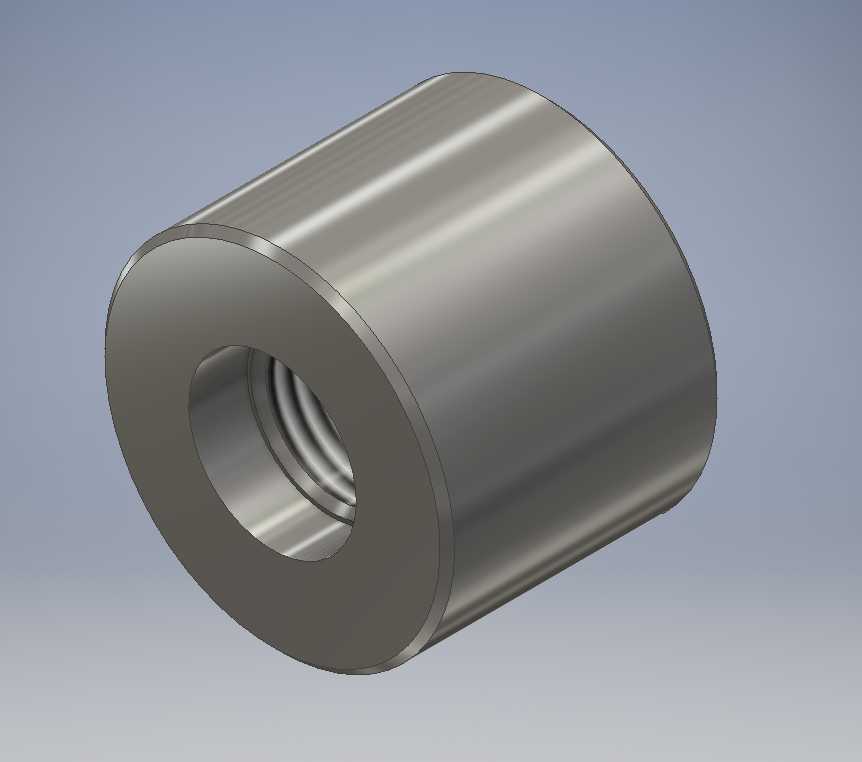

莫特里克20x2.5内螺纹圆柱连接套结构

　　在各类工业传感检测、工装夹具定位、液压气动管路连接场景中，这类带内螺纹的圆柱套类零件是极为常见的基础连接构件，本次建模的莫特里克规格圆柱套，核心适配公称直径20mm、螺距2.5mm的外螺纹连接件，可作为传感器安装衬套、拉杆连接套、定位销螺纹衬套使用，覆盖轻工自动化生产线、机床检测工位、小型液压执行机构端的连接需求。从实际使用场景来看，这类零件常被嵌入工装基板、设备安装立板的预制光孔内，通过过盈配合或者外侧周向点焊的方式固定在基体上，内侧的标准内螺纹用于旋入检测传感器探头、调节拉杆、紧固螺栓，相比直接在薄板或者软质基体上攻丝，这类衬套能大幅提升螺纹连接的抗磨损能力与抗拔脱强度，尤其是在需要反复拆装调整的工位，比如光电传感器安装位、行程限位触发杆固定位，频繁拆装不会损伤基体本身的螺纹孔，仅需更换衬套即可完成维护，大幅降低设备运维成本。

　　设计层面上，该零件采用等外径圆柱结构，外圆无台阶、无卡槽，整体加工工艺性极佳，普通圆钢下料后通过数控车床一次装夹即可完成外圆车削、端面倒角、内孔钻镗、内螺纹攻丝全工序，无需二次装夹找正，能有效控制内外圆的同轴度误差，保证安装后螺纹轴线与安装孔轴线的重合度，避免螺纹连接出现偏载、别劲的问题。零件两端均做了小尺寸倒角处理，一方面是去除机加工产生的飞边毛刺，避免安装时割伤操作人员或者刮损安装孔内壁，另一方面也能在压入安装孔时起到导向作用，降低压装过程的卡滞概率。内螺纹采用标准公制粗牙螺纹设计，牙型角60度，螺距2.5mm，螺纹有效深度覆盖零件轴向长度的三分之二以上，既保证足够的螺纹啮合长度来承受轴向拉压载荷，又预留了部分光孔段作为螺纹退刀位置，避免丝锥加工到零件端面造成螺纹崩牙。

　　从安装边界尺寸来看，零件整体为空心圆柱结构，外径尺寸适配常规20mm规格的安装光孔，压装时可采用H7/p6的过盈配合公差，针对铝合金、工程塑料等软质基体，可适当减小过盈量，采用H7/k6过渡配合加侧面顶丝固定的方式，避免压装时撑裂基体。轴向长度可根据实际安装板厚选择，本次建模的规格轴向长度与外径比例约为1.2:1，适配15-20mm厚度的安装基板，螺纹旋入深度不低于12mm，可满足8.8级强度螺栓连接的载荷要求，静态下可承受不低于12kN的轴向拉力，完全覆盖常规传感器安装、小型拉杆连接的载荷需求。在建模过程中，特意还原了内螺纹的真实牙型结构，而非采用装饰性螺纹贴图，可直接用于工程出图、装配干涉检查、运动仿真，在装配体中导入该模型后，可直接与对应规格的外螺纹零件完成虚拟装配，检查螺纹旋合行程是否足够、零件端面与相邻构件是否存在干涉，提前规避实际装配中出现的螺纹长度不足、零件突出安装面影响周边构件动作的问题。

　　实际选型使用时，需要注意该类衬套的材质匹配，常规工况下采用45号钢调质处理即可，表面做发黑防锈处理；若用于腐蚀环境或者食品医疗设备场景，可更换为304不锈钢材质；若用于需要绝缘隔离的传感检测场景，可采用POM或者尼龙材质加工，避免金属衬套导通造成传感器信号干扰。安装时若采用压装方式，需注意压装力要均匀作用在零件端面，不可通过敲击内螺纹的方式压入，避免造成内螺纹牙型变形，影响后续螺纹旋合。针对需要频繁调整位置的传感器安装场景，可在衬套外侧加工一圈细牙锁紧螺纹，配合锁紧螺母实现衬套在安装孔内的轴向位置调节，无需拆卸衬套即可调整传感器的伸出长度，适配不同的检测距离需求。
