传感器安装用带尾翼圆头支撑小支架

项目分类:通用五金配件 发布时间:2022-03-16 ID:578849
  • 传感器安装用带尾翼圆头支撑小支架

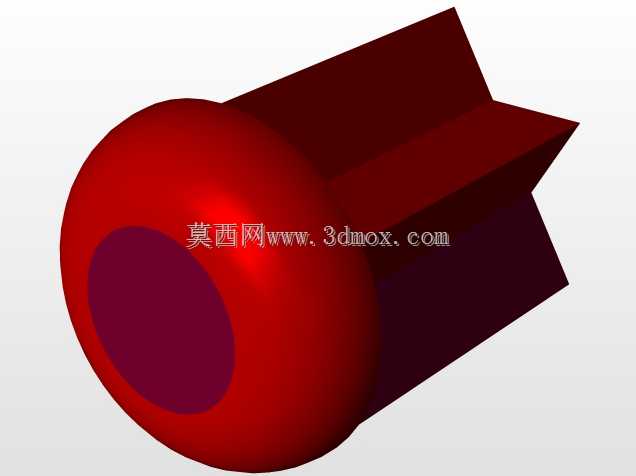

  在工业传感检测工位的布局中,这类小支架是不起眼但直接影响检测稳定性的基础零件,很多自动化产线的光电、接近类传感器安装,都需要这类结构紧凑的小支撑件来完成位置固定,避免传感器在设备运行振动中出现偏移,导致检测信号误触发。从结构形态来看,该支架前端为圆头封闭结构,后端延伸出带安装平面的尾翼段,整体一体成型,没有多余的拼接结构,这种设计首先考虑的是安装后的抗振性能,一体结构不会出现拼接缝隙带来的松动风险,在设备长期运行的振动环境下,能始终保持传感器的安装位置精度。

  设计这类支架的时候,首先要匹配传感器的安装外径,前端的圆筒内腔尺寸需要和传感器的外壳直径做过渡配合,既不能过紧导致传感器装入时刮伤外壳,也不能过松导致传感器在腔体内出现晃动,通常配合公差选H7/g6的间隙配合,既能保证顺利装配,也能限制传感器的径向窜动。圆头的封闭端一方面可以对传感器的尾部接线端形成防护,避免车间内的切削液、粉尘直接溅到接线位置造成线路老化或接触不良,另一方面圆弧的外表面没有尖锐棱角,在设备维护人员调整工位时不会造成磕碰划伤,符合车间安全设计的基本要求。

  后端的尾翼结构是安装固定的核心部位,尾翼上的平面是贴合设备安装基面的定位面,这个平面的平面度需要控制在0.05mm以内,保证安装时支架和基面完全贴合,不会出现倾斜导致传感器的检测角度出现偏差。尾翼上预留的安装孔位需要匹配常用的M4或者M5内六角螺丝,孔位的中心距要和常见的型材安装槽、设备安装板的孔位间距匹配,不需要额外打孔就能直接固定在铝型材机架或者设备立板上,减少现场安装的加工工作量。

  从安装边界来看,这类支架的整体长度通常控制在50mm以内,圆头部分的外径比内腔大4-6mm,保证圆筒部分有足够的壁厚强度,不会在拧紧安装螺丝时出现变形,尾翼部分的厚度一般在3mm左右,既保证足够的支撑刚性,也不会因为过厚导致整体重量过大,增加安装位置的负载。在实际应用场景中,这类支架除了用于传感器安装,也可以在小型气动管路的固定、轻量型导料板的支撑场景中使用,只要安装尺寸匹配,就能替代部分定制的小支撑件,减少非标设计的重复工作量。

  建模过程中需要注意几个关键的工艺细节,首先是圆头和圆筒、尾翼的衔接位置要做R2左右的圆角过渡,避免应力集中,因为支架长期处于振动环境下,直角衔接的位置很容易出现疲劳裂纹,圆角过渡可以大幅提升结构的疲劳强度。其次是尾翼安装孔的位置要距离尾翼边缘至少2mm以上,避免拧紧螺丝时出现边缘开裂的问题,孔口要做0.5mm的倒角,方便螺丝顺利导入,也能去除孔位的毛刺,避免安装时毛刺掉落进设备内部造成隐患。内腔的深度要比传感器的插入长度深2-3mm,保证传感器装入后不会顶到封闭端,预留出一定的间隙容纳传感器尾部的接线余量,避免线路被挤压破损。

  在3D打印快速验证场景中,这类小支架是非常适合快速打样测试的零件,因为结构简单没有复杂的倒扣或者薄壁结构,打印时不需要添加支撑,打印完成后只需要简单去除毛刺就能直接用于工位测试,验证安装位置和检测角度是否合适,确认无误后再采用金属材料批量加工,能大幅缩短现场调试的周期。实际加工如果采用金属材质,通常选用6061铝合金做阳极氧化处理,重量轻且有不错的抗腐蚀性能,适合车间的复杂环境,也可以选用ABS或者尼龙材质做3D打印,用于负载更小、振动不强的轻型工位,成本更低且加工速度更快。
