带锥段双外螺纹连接传动轴结构

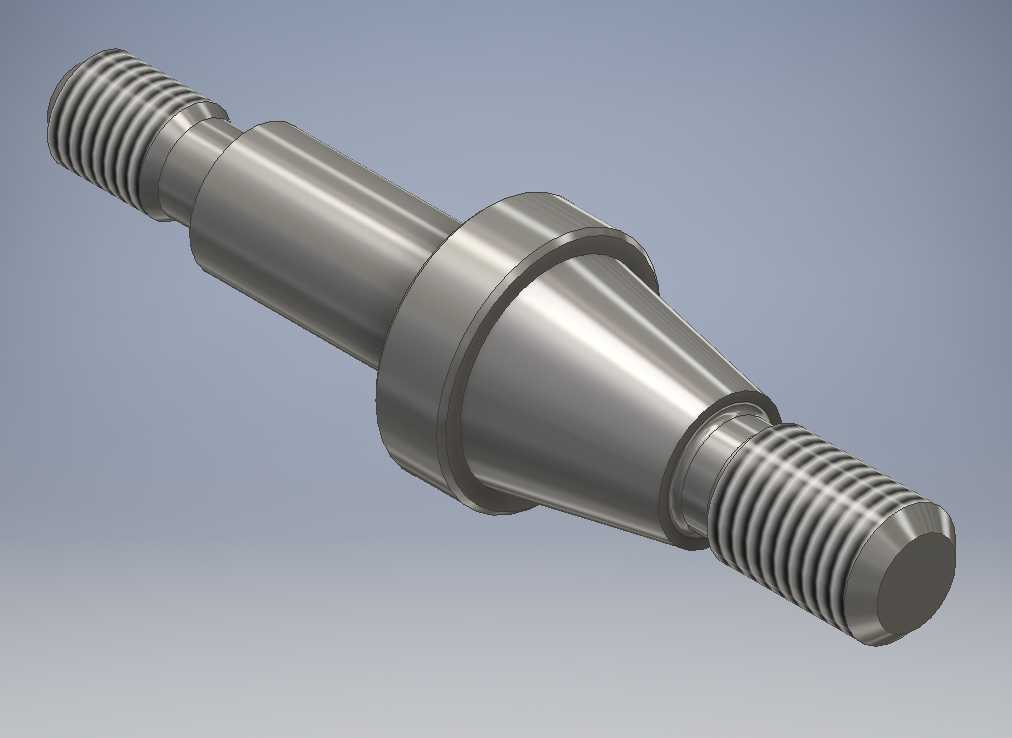

　　这款轴类零件在传动链路里承担扭矩传递与定位支撑的双重作用，常见于中小载荷的精密传动工位，比如小型检测设备的动力输出端、轻工机械的进给传动单元，也可适配部分传感器配套的传动连接场景，用来衔接动力输出端与执行端，保证转动过程的同轴度与载荷传递稳定性。从结构设计来看，零件两端均加工有标准外螺纹段，螺纹收尾处做了退刀槽处理，避免螺纹加工到轴肩位置出现应力集中，同时也方便装配时锁紧螺母的旋入到位，两端螺纹的公称尺寸保持一致，可适配同规格的锁紧连接件，降低装配时的配件选型复杂度。中间的锥段结构是整个零件的定位核心，锥面采用小锥度设计，锥面的表面粗糙度要求控制在Ra1.6以内，装配时依靠锥面的楔紧作用实现周向与径向的精准定位，相比圆柱面过盈配合，

　　锥面定位的拆装难度更低，反复拆装后的定位精度保持性更好，适合需要定期维护拆解的传动工位。锥段两侧设置的圆柱轴肩，一方面作为锥面加工的工艺基准，另一方面在装配时可抵靠配套连接件的端面，承担轴向的限位作用，轴肩的过渡圆角经过优化，圆角半径控制在0.5-1mm之间，既不会因为圆角过大导致装配时连接件无法贴紧轴肩端面，也不会因为圆角过小造成轴肩位置的应力集中，提升零件在交变载荷下的疲劳寿命。从安装边界来看，零件整体为回转体结构，最大外径位于锥段的大端位置，安装时需要预留的径向空间不小于最大外径的1.2倍，保证装配过程中锥段不会与周边结构发生干涉；两端螺纹段的有效旋合长度经过匹配计算，可满足额定载荷下的螺纹连接强度要求，

　　装配时锁紧螺母的拧紧力矩需要控制在合理区间，避免力矩过大导致螺纹段变形，或是力矩过小导致传动过程中出现松动。设计过程中优先考虑了加工工艺性，所有回转面均可通过一次装夹在数控车床上完成粗精加工，减少装夹次数带来的形位公差误差，两端螺纹可采用同一把螺纹车刀加工，减少换刀辅助时间；锥段的锥度公差按照GB/T 11334的AT7级精度控制，保证与配套锥孔的接触面积不低于85%，避免局部接触导致的应力集中与磨损加剧。实际应用中，这类轴件的工作转速通常不超过3000rpm，传递的额定扭矩根据材质不同可覆盖10-50N·m区间，若采用40Cr调质处理，表面硬度可达到220-250HBW，能够满足多数常规传动场景的耐磨与强度要求；若用于腐蚀环境，

　　也可更换为304不锈钢材质，相应的扭矩承载能力会略有下降，但防腐性能可得到明显提升。装配时需要注意先清理锥面与配合锥孔的表面杂质，避免铁屑、油污等夹在配合面之间影响定位精度，两端螺纹旋入锁紧件后需要采用双螺母锁紧或是螺纹胶防松，避免正反转切换过程中出现螺纹松动导致的传动间隙增大。日常维护中，只需要定期检查轴肩位置是否出现疲劳裂纹、锥面配合是否出现松动即可，不需要额外的润滑维护，因为这类轴件通常与轴承配合使用，润滑由轴承的润滑系统统一覆盖。
