星形装饰结构3D打印创意功能件

　　做了快十年机械结构设计，经手的工业零部件、定制功能件少说也有几百套，这次做这个星形装饰结构件，最初是给桌面级FDM3D打印机做配套创意打印样件，用来测试设备层厚精度、圆弧面打印表现、悬空结构支撑适配性的，没想到做出来之后，不少做桌面文创、设备装饰改装的同行找过来要结构文件。

　　先从实际应用场景说，这个构件最核心的使用场景是桌面3D打印机的成型效果测试，很多刚入手桌面级FDM设备的用户，不知道怎么校准Z轴偏移、挤出倍率、支撑临界角，打普通方块、圆柱只能测基础尺寸精度，测不了多层同心圆弧、内嵌星形结构、小尺寸凸台的成型表现，这个构件刚好覆盖了这些测试点。除此之外，它还能直接用作小型设备的装饰端盖，比如桌面小风扇的出风端装饰、小型收纳盒的旋钮盖、手工DIY模型的徽章底座，甚至有做潮玩改装的朋友把它粘在机甲模型的胸甲位置做装饰件，适配场景比最初设计的时候宽了不少。

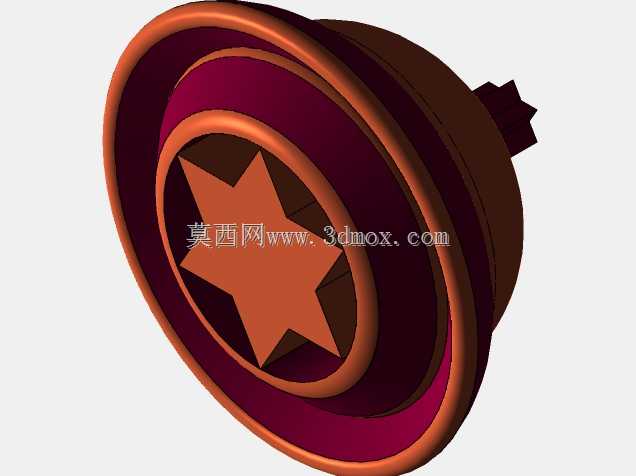

　　说回产品本身的功能特性，整个构件采用同轴多层环形嵌套结构，最外层是带圆角过渡的宽边法兰环，圆角半径取1.2mm，既避免打印过程中出现层间应力集中导致的翘边，也能在作为端盖使用的时候，和安装基面形成顺滑的过渡，不会刮手。中间层是内凹的环形槽，槽深2.5mm，这个深度是特意算过的，刚好能容纳常规3D打印0.2mm层厚下12层的堆叠高度，不需要额外加支撑就能直接打印成型，槽的侧壁做了0.3°的拔模斜度，就算用PLA材料打印，冷却收缩之后也不会出现脱模卡滞的问题。最核心的内嵌星形结构采用六角星造型，星角的尖角做了R0.8mm的圆角处理，要是尖角做太尖，FDM打印的时候很容易出现缺料、拉丝，甚至尖角翘曲脱落的问题，这个圆角尺寸刚好能保证尖角成型完整，同时保留星形的辨识度。构件尾部的小尺寸六角凸台，是作为安装定位结构设计的，对边距离6mm，刚好适配常规M6的螺母卡槽，或者直接插入6mm的安装孔里做周向定位，不需要额外打胶或者上螺丝就能实现初步固定，安装拆卸都很方便。

　　设计思路上，最开始画草图的时候，我是先定的整体外径50mm，这个尺寸是桌面3D打印机最容易出效果的尺寸，既不会太小导致细节看不清，也不会太大浪费打印材料，打印时长控制在40分钟以内，新手测试的时候不用等太久。确定外径之后，先画最外层的法兰环，环宽8mm，厚度3mm，这个厚度能保证整个构件的结构强度，就算不小心掉在地上也不会摔裂。然后是中间的内凹环，环的宽度取10mm，和外层法兰、内层星形结构的比例大概是3:2，视觉上更协调，不会出现某一部分太宽或者太窄的违和感。星形结构的外接圆直径取22mm，刚好落在中间内凹环的中心位置，星边和内凹环侧壁的距离保持均匀的4mm，打印的时候散热均匀，不会出现局部冷却过快导致的变形。尾部的六角凸台高度取4mm，这个高度刚好能穿过常见的1.5mm厚的钣金安装孔，露出的部分能和安装面背面的卡槽卡合，不会出现凸台太长导致安装后构件翘起来，或者太短卡不住容易掉的问题。

　　关于安装边界的尺寸，整个构件的总厚度是12mm，其中前端装饰面的厚度是8mm，尾部定位凸台厚度是4mm，安装的时候需要预留的安装空间直径不小于52mm，深度不小于13mm，要是用作嵌入式安装，安装孔的直径建议开50.5mm，过盈量控制在0.5mm，用PLA或者PETG材料打印的话，本身有一定的弹性，直接按进去就能卡紧，不需要额外的紧固件。如果是用作粘贴式安装，外层法兰的背面是完整的平面，粘贴面积大概1200平方毫米，用普通的双面胶就能粘得很牢，不会出现脱落的问题。

　　从打印适配的角度说，整个构件除了内凹环的位置，没有大角度的悬空结构，内凹环的悬空角度是45°，刚好在大部分FDM打印机的无支撑打印临界角范围内，不需要加支撑就能打印，节省支撑材料，也省去了后期打磨支撑痕迹的麻烦。打印的时候层厚建议用0.2mm，壁厚设置1.5mm，填充率20%就足够满足日常使用的强度要求，要是用作需要受力的旋钮件，可以把填充率提到50%，壁厚加到2mm，结构强度能提升一倍以上。

　　之前给几个做3D打印培训的机构送过几个样件，他们反馈说这个构件用来给学员做入门打印练习特别合适，既能练习圆弧面打印、内嵌结构打印，打印完成的成品还能当小摆件或者徽章用，学员的接受度比打普通的测试方块高很多。还有做桌面设备改装的朋友，把这个构件打印成不同颜色的，粘在机箱、键盘上做装饰，效果也很不错。其实做3D打印的创意构件，最核心的不是造型有多复杂，而是要兼顾打印可行性、结构实用性和视觉协调性，很多新手设计的模型要么造型看着好看但是打印全是支撑，后期打磨半天没法用，要么就是结构不合理，装上去没两天就坏了，这个构件从最初的草图到最终定型，前前后后改了三版，调整了圆角大小、各部分的比例、凸台的尺寸，就是为了在保证造型辨识度的同时，把打印门槛降到最低，让刚接触3D打印的用户也能直接打出完整可用的成品，不需要反复调整参数或者修改模型。

　　另外在结构细节上，所有的棱边都做了最小R0.3mm的圆角处理，没有尖锐的直角，一方面是避免打印的时候直角位置出现应力集中，导致层间开裂，另一方面日常使用的时候也不会划伤手，就算给小朋友当小玩具玩也很安全。构件的背面除了定位凸台之外，其余位置都是平整的平面，打印的时候不需要加 raft 或者 brim 就能很好地附着在打印平台上，只要平台调平到位，基本不会出现翘边的问题，对于新手来说容错率很高。
