球形侧接式流体传感检测结构

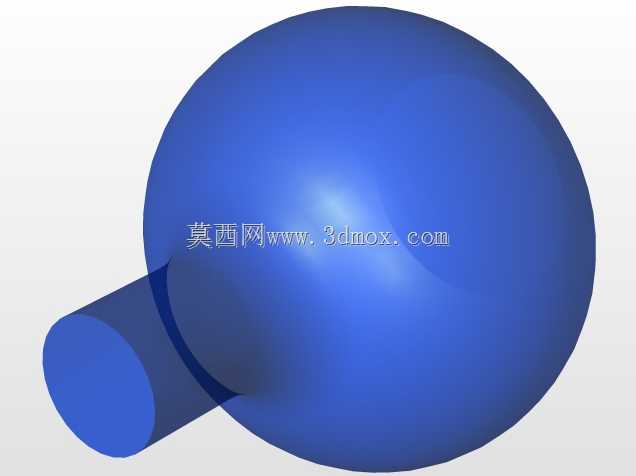

　　该结构的核心腔体采用球形设计，在流体类检测场景中，球形内壁无直角死角，能让流经腔体的介质形成更稳定的流场，避免介质残留、湍流冲击对检测元件的干扰，常见于小口径管路的压力、流量、成分检测工位，适配洁净流体、低粘度工况的在线检测需求。侧置的圆柱接口采用等径直筒设计，接口端面预留平接安装边界，可直接与同外径的管路通过卡套、粘接或者法兰压合的方式对接，安装时无需额外变径转接，能减少管路连接点的泄漏风险，接口与球形腔体的衔接处做了圆弧过渡处理，避免介质流经衔接位置时产生涡流，降低流阻对检测精度的影响。从结构设计逻辑来看，球形腔体的壁厚采用均匀等厚设计，在满足额定承压要求的前提下尽可能压缩整体重量，腔体表面无额外凸起结构，

　　外部可直接适配夹持式安装支架，安装时可根据管路走向调整接口朝向，无需额外定制转接工装。球形腔体的曲面外壁对于外置式检测元件的适配性更好，比如超声检测类元件可直接贴合在球面任意位置，无需额外加工平面安装位，能根据检测需求调整检测点的位置，适配不同介质的检测角度要求。在实际设备集成场景中，该结构可直接串接在DN15到DN25的小口径管路中，整体安装占用空间远小于方形腔体的同类传感结构，尤其适合安装空间局促的实验设备、小型流体处理装置的检测工位。接口的长度设计预留了足够的管路插入深度，配合常规的管路密封件即可实现可靠密封，无需在接口处额外加工密封槽，简化了零件加工工序，降低了单件加工成本。腔体内部无额外的内置支撑结构，

　　介质流通的通径在整个腔体段保持连续，不会出现通径突变导致的压力损失，对于低压力工况的流体检测场景，能有效降低检测过程对原有管路系统压力的影响。在结构建模过程中，球形腔体与侧接接口的合并采用了布尔加运算后倒圆角的处理方式，衔接处的圆角半径根据接口外径与球体直径的比例做了匹配，既避免了应力集中，也不会在衔接处形成积料的凹陷区域，对于需要定期清洁的检测场景，可直接通过管路通入清洁介质完成内部冲洗，无需拆解结构。该结构的安装边界以球体中心为基准，侧接接口的轴线与球体中心处于同一水平面，安装定位时只需对齐管路轴线即可完成快速装配，无需复杂的角度校准，能大幅缩短现场安装调试的时间。在承压性能方面，球形结构本身的承压能力优于同壁厚的柱形或者方形腔体，在同等压力等级要求下，该结构可以采用更薄的壁厚，进一步减轻整体重量，适合对设备重量有严格要求的便携式检测装置、移动流体设备上使用。
