双鼓腰型曲面传感元件结构设计

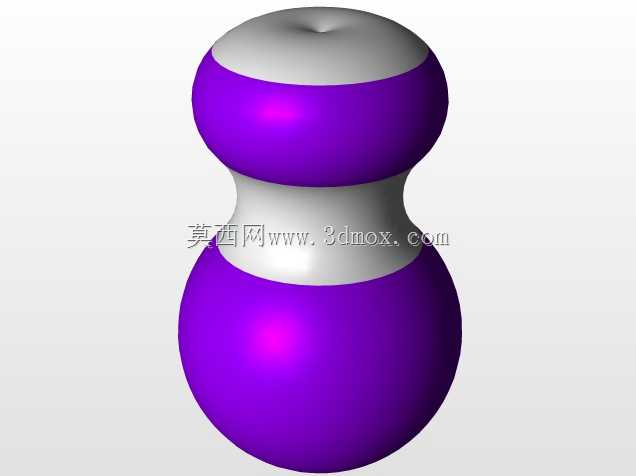

　　在工业现场的非接触式检测场景中，这类双鼓腰型曲面结构的传感元件，常被用于狭小安装空间内的液位、料位以及近距离位移检测环节，区别于常规圆柱型传感探头的直筒外形，上下两段外凸鼓面搭配中间内收腰段的曲面过渡，能在有限的径向尺寸内拓展感应面的有效覆盖角度，减少检测死角。从实际使用场景来看，这类结构的传感部件多适配在食品加工灌装线的料位监测工位、小型自动化设备的行程限位点位，以及实验室小型流体试验装置的液位触发位置，安装时不需要预留过大的周边避让空间，中间内收的腰段可以直接卡入设备预留的U型安装槽内，不需要额外设计复杂的固定抱箍，仅靠腰段的曲面贴合就能实现径向定位，配合上下鼓面的端面限位，就能完成快速装配，大幅降低现场安装的调整工时。

　　设计这类曲面结构时，首先要考虑的是感应面的曲面曲率匹配，上下两段鼓形的外凸曲面弧度，需要和内部感应芯片的有效感应范围做匹配，避免曲面外壳过厚或者曲率偏差导致感应灵敏度出现区间差异，建模过程中需要先确定上下鼓面的最大外圆直径，再根据安装槽的通用宽度确定中间腰段的最小直径，两段曲面之间采用G2连续的曲率过渡，避免出现应力集中的棱边，同时也能减少外壳注塑或者机加工过程中的应力残留，防止长期使用后出现外壳形变影响感应精度。从安装边界来看，这类结构的最大径向尺寸控制在常规M18传感探头的尺寸范围内，中间腰段的直径比常规安装槽的宽度小0.2mm左右，既保证安装时的顺畅推入，又不会因为间隙过大导致使用过程中出现晃动偏移，上下鼓面的轴向高度根据内部电路板的堆叠尺寸做适配，顶部的内凹小平面是预留的状态指示灯透光位置，不需要额外在侧面开孔布置指示灯，进一步提升外壳的密封性能，适配多尘、轻微溅水的工业现场环境。

　　在功能特性层面，这种双鼓腰型的结构相比传统直筒型传感探头，在倾斜安装时的感应稳定性更好，当安装面存在小角度偏差时，外凸的鼓形曲面能保证至少有一部分感应面正对检测目标，不会因为安装角度偏差导致感应失效，中间内收的腰段还可以作为走线的避让空间，当设备内部布线空间紧张时，连接线缆可以顺着腰段的曲面走向布置，不需要额外预留线缆的弯折空间。建模过程中需要重点校验曲面的壁厚均匀性，整个外壳的壁厚保持在1.5mm的均匀尺寸，避免壁厚差异导致注塑成型时出现缩痕、翘曲等缺陷，上下鼓面的曲面和中间腰段的过渡位置要做小圆角处理，圆角半径控制在0.8mm，既不会影响结构的整体造型，又能避免加工过程中出现刀具干涉，同时也能减少安装时的锐边划伤风险。

　　从实际选型适配的角度来看，这类结构的传感元件可以直接替换同尺寸的常规圆柱型传感器，不需要改动设备上原有安装孔位的尺寸，中间腰段的位置还可以根据需求加装O型密封圈，提升安装位置的密封等级，适配有防水防尘要求的使用场景。结构设计时没有采用多余的装饰性特征，所有曲面造型都服务于安装便捷性、感应稳定性以及加工工艺性，顶部的微内凹曲面既可以作为指示灯的透光窗口定位基准，又能避免外部光线直射对指示灯显示效果的干扰，底部的鼓面和安装端面贴合时，能形成一圈环形的接触密封面，配合密封圈可以有效阻挡粉尘、水汽从安装缝隙进入设备内部。在三维建模过程中，这类回转类曲面结构优先采用旋转特征生成基础实体，再对顶部的内凹指示灯位置做单独的切除特征，保证整体曲面的连续性，建模时需要预留0.1mm的拔模斜度，方便后续注塑加工时的脱模，所有尺寸的公差都按照工业传感部件的通用公差等级设定，保证批量生产时的尺寸一致性，不需要额外做二次加工就能满足装配要求。
