法兰连接明杆楔式单闸板闸阀三维设计

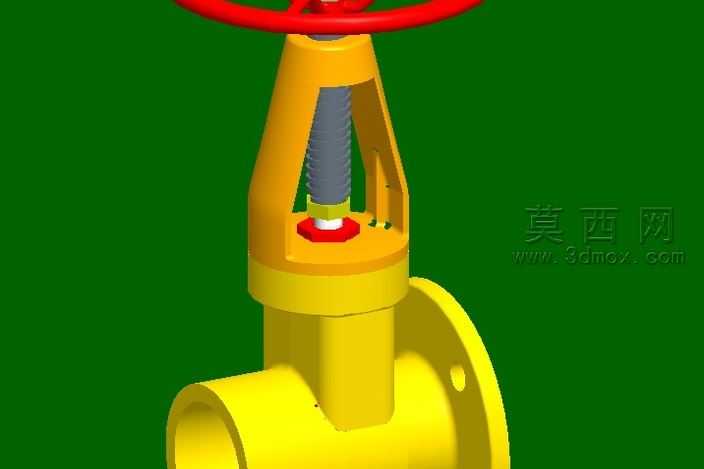

本闸阀三维模型采用SolidWorks软件进行全参数化建模，严格遵循通用工业闸阀的结构设计规范，完整还原了法兰连接明杆楔式单闸板闸阀的全部核心零部件与装配关系。建模过程中首先对阀体进行主体结构绘制，采用对称式流道设计，两端法兰盘按照公称压力对应的标准尺寸绘制螺栓孔分布与密封面结构，阀体中腔预留阀杆升降与闸板活动的合理空间，内壁做圆弧过渡处理以降低流体输送过程中的阻力损失。阀杆部分采用梯形螺纹传动结构设计，与阀杆螺母的配合间隙经过参数化校核，保证传动过程顺滑无卡滞，阀杆上部与手轮的连接位置采用方榫配合结构，确保扭矩传递的可靠性。手轮采用轮辐式结构设计，在保证操作扭矩足够的前提下优化了整体重量，外边缘做圆角处理提升操作手感。闸板部分采用楔式密封结构，密封面角度经过精准参数设定，与阀体阀座的密封面能够实现完全贴合，保证阀门关闭状态下的零泄漏性能。阀盖部分采用螺栓连接与阀体紧固，中间加装密封填料函结构，填料压盖通过螺栓调节压紧力，实现阀杆动密封的可靠防护，避免介质外漏。模型渲染阶段为阀体、阀盖、手轮等零部件赋予了不同的材质属性，阀体阀盖采用亮黄色工业漆材质模拟铸钢件涂装效果，阀杆采用金属银灰色材质体现不锈钢加工质感，手轮采用醒目的红色烤漆材质区分操作部件，密封件部分采用深色橡胶材质体现密封结构属性，整体渲染效果层次分明，各零部件结构清晰可辨。装配过程中严格按照实际阀门的装配顺序添加配合约束，手轮旋转可带动阀杆实现升降动作，直观展示闸阀开启关闭的运动过程，各活动部件的运动行程经过合理校核，无干涉错位问题，完整呈现了明杆闸阀的工作原理与结构细节，可用于阀门结构教学、产品展示、工程选型参考等场景。
