手动式小型折弯加工设备结构模型

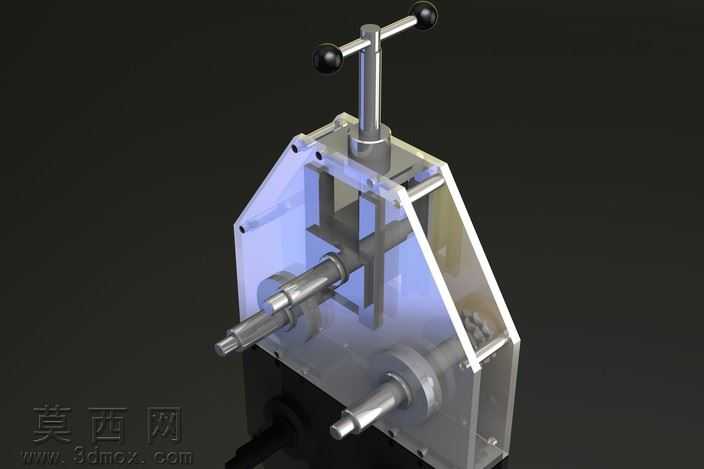

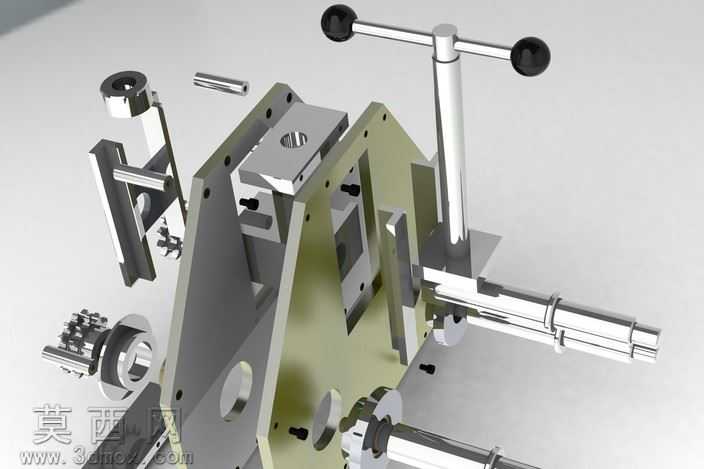

本模型为手动操作的小型折弯加工设备，整体采用三维建模软件完成全参数化设计，所有零部件均按照实际加工装配的尺寸比例构建，完整还原了手动折弯机的核心功能结构。建模过程中对设备的支撑机架、操作手柄、折弯成型组件、定位调节机构等核心部件进行了精细化建模，每个零件的装配关系、配合间隙都经过严谨校核，确保虚拟装配状态下无干涉问题，可直观呈现设备的运行动作逻辑。渲染阶段针对不同零部件的材质特性做了区分处理：支撑机架部分采用哑光金属漆材质，模拟铸铁机架的厚重质感与磨砂表面效果；操作手柄的握持端做了黑色防滑橡胶材质渲染，还原实际操作时的握持触感；传动螺杆、成型压块等核心工作部件采用抛光不锈钢材质，通过调整金属反射率与粗糙度参数，呈现出金属加工件的光亮质感与精密加工的细节特征；调节旋钮、定位销等小零件则做了镀锌件的材质表现，还原标准五金件的表面色泽。从结构设计来看，该手动折弯机采用对称式双立柱支撑结构，保障折弯作业时机架的受力稳定性，避免单侧受力导致的结构变形；顶部的T型操作手柄通过螺纹传动结构带动压块做垂直方向的进给运动，可通过旋转手柄精准控制压下行程，适配不同厚度金属板材的折弯需求；设备侧面设置有板材定位挡块，可根据折弯尺寸需求调整定位位置，保障折弯尺寸的一致性，降低手动操作的尺寸误差。设计思路上围绕小型钣金加工作业的便携性、易操作性展开，摒弃了复杂的液压或电动驱动结构，采用纯手动机械传动结构，无需外接动力源即可完成薄板折弯作业，整体结构紧凑、零部件数量精简，不仅便于日常维护保养，也能满足小批量钣金加工、现场维修作业的折弯需求，模型完整拆解后可清晰看到每个零件的结构形态，可作为手动钣金设备设计、机械原理教学的参考案例，也可用于小型折弯设备的优化改型设计参考，帮助设计人员快速理解手动折弯设备的力传递路径与工作原理。
