内燃机用多缸曲轴结构三维设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:579346
  • 内燃机用多缸曲轴结构三维设计

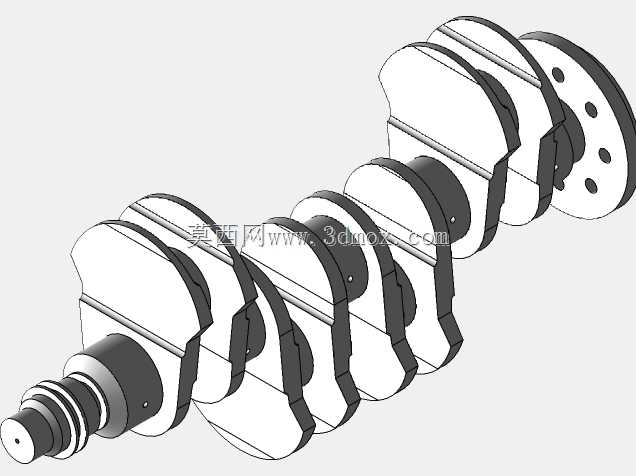

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件,这套三维结构完整还原了直列四缸机型曲轴的全部结构细节,可直接用于动力总成的结构匹配、运动仿真以及装配干涉校验工作。从实际装机场景来看,这类曲轴主要适配小排量乘用车汽油机、小型通用柴油机组,也可经过尺寸缩放调整后用于农用机械、小型工程机械的动力单元,在整机运行过程中,曲轴需要持续承受活塞连杆组传递来的周期性爆发压力,同时还要平衡各缸往复运动产生的惯性力,因此结构设计上的每一处细节都直接关联整机的运行稳定性与服役寿命。

  从结构设计思路来看,这套曲轴采用整体式锻造结构布局,沿轴向依次布置前端动力输出端、四道主轴颈、四道连杆轴颈、平衡配重块以及后端飞轮连接法兰。前端轴段预留了皮带轮、正时齿轮、油封的安装轴颈,轴肩位置做了圆角过渡处理,避免应力集中导致的轴段断裂,最前端的螺纹段用于锁紧前端附件,轴段上的键槽结构可传递扭矩,防止皮带轮、正时齿轮与轴之间出现相对转动。主轴颈是曲轴的支撑定位部位,装配时对应安装在缸体的主轴承座内,轴颈表面设计为高精度圆柱面,与轴瓦配合形成流体动压润滑界面,相邻主轴颈之间的跨度经过反复校核,既保证足够的支撑刚度,又控制曲轴整体重量,降低旋转过程中的惯性载荷。

  连杆轴颈与主轴颈之间采用错位布置,对应直列四缸机的点火间隔角设计,每个连杆轴颈对应连接一个缸的连杆大头,轴颈内部设计有贯通的油道孔,与主轴颈的油道连通,发动机工作时压力机油可通过内部油道直接输送到连杆轴颈表面,为连杆轴瓦提供持续润滑。每段曲柄臂上都集成了平衡配重结构,配重块的外形经过偏心质量计算,可抵消对应缸活塞、连杆往复运动产生的一阶、二阶惯性力,降低整机运行时的振动幅值,配重块的外轮廓做了圆弧避让设计,避免曲轴旋转时与缸体内腔、连杆大头发生运动干涉。后端的法兰盘用于连接飞轮与离合器组件,法兰端面上的定位销孔、螺栓孔位置度公差严格控制,保证飞轮装配后的动平衡精度,法兰与最后一道主轴颈之间预留了后油封的安装位置,防止机油从曲轴后端泄漏。

  从安装边界尺寸来看,建模时严格遵循内燃机曲轴的常规装配公差要求,各轴颈的直径、轴向长度、曲柄半径都按照量产机型的通用参数设定,主轴颈与主轴承孔的配合间隙、连杆轴颈与连杆大头孔的配合间隙都预留了合理的公差带,可直接用于虚拟装配校验。建模过程中对所有油道的走向、圆角过渡位置都做了完整还原,没有做简化省略,方便后续做有限元强度分析、润滑油路仿真时直接调用模型。在实际工程应用中,这类曲轴模型还可用于教学演示、维修拆装模拟,帮助从业者直观理解曲柄连杆机构的运动原理,也可作为新机型研发时的基础参考结构,根据具体的排量、缸径、冲程参数调整对应尺寸,缩短研发周期。需要注意的是,曲轴的平衡块外形、轴颈重叠度设计直接影响曲轴的疲劳强度,建模时特意保留了曲柄臂与轴颈连接位置的大圆角过渡结构,这一细节是避免应力集中、提升曲轴抗扭抗弯强度的关键,很多入门级建模容易忽略这部分的圆弧处理,导致后续仿真分析结果与实际工况偏差较大。另外,曲轴前端的油封轴颈表面粗糙度要求较高,模型中也对应还原了该轴段的尺寸精度要求,装配时需配合对应的橡胶油封实现密封,防止前端机油渗漏到正时腔外部。后端法兰的螺栓孔采用不等距布置,可避免飞轮装配时出现角度错位,保证动平衡精度不会因装配误差被破坏。
