多轮组合式皮带滑轮传动结构设计

项目分类:通用机械零部件 发布时间:2022-03-16 ID:579351
  • 多轮组合式皮带滑轮传动结构设计
  • 多轮组合式皮带滑轮传动结构设计
  • 多轮组合式皮带滑轮传动结构设计
  • 多轮组合式皮带滑轮传动结构设计
  • 多轮组合式皮带滑轮传动结构设计
  • 多轮组合式皮带滑轮传动结构设计
  • 多轮组合式皮带滑轮传动结构设计

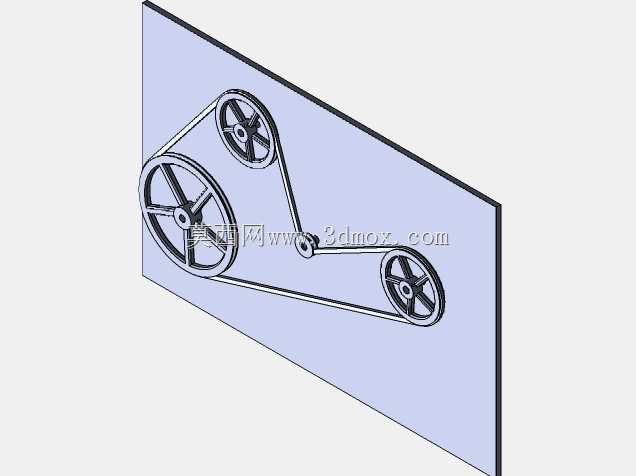

  这套多轮组合皮带传动结构,在轻工输送设备、小型机床进给单元、农用小型作业机具的动力传递环节都有很高的适配性,区别于常规单组带轮的两点传动布局,这套结构通过四个不同直径带轮的位置排布,实现了单动力输入下多路径动力分流,同时借助带轮的位置差完成皮带的自张紧,不需要额外加装张紧轮组件,能在紧凑的安装空间内完成不同转速比的动力输出,适配安装面为立式平板基座的设备场景。从实际使用场景来看,这类多轮带传动结构常被用在需要同时驱动多个执行端的小型设备上,比如小型包装设备的送料与封合动作同步驱动、台式钻床的多档位转速切换传动组、家用食品加工机具的动力分流结构,相比齿轮传动组,皮带传动的自带缓冲特性能吸收动力端的振动冲击,

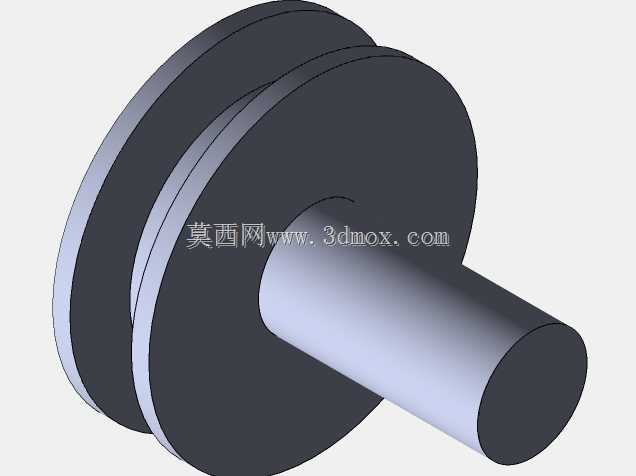

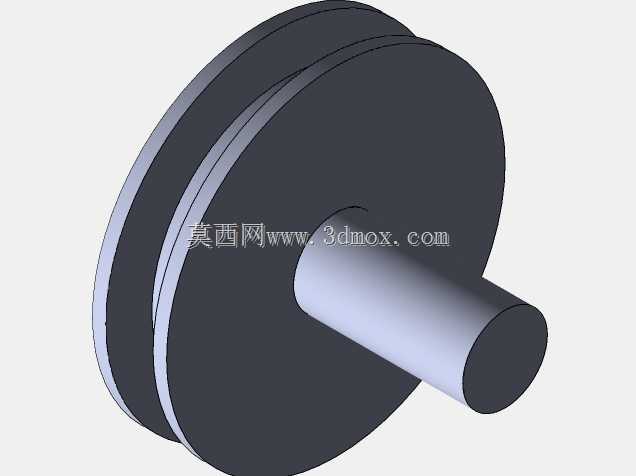

  遇到负载突变时皮带会产生微量打滑,避免刚性传动件的崩齿、断轴问题,日常维护只需要定期检查皮带张紧度,不需要频繁加注润滑脂,对使用环境的清洁度要求远低于齿轮、链轮传动结构。设计这套结构时,首先要根据传递的额定功率核算单根V带的许用拉力,确定皮带的型号与带轮的槽型参数,四个带轮的中心距排布需要反复验算皮带的包角,尤其是最小直径带轮的包角不能低于120度,否则会出现传动打滑、动力损失过大的问题;图中可见的大直径带轮作为动力输入端,能降低输入轴的扭矩负载,两个中等直径带轮作为中间过渡轮调整皮带走向,最外侧的小直径带轮作为高速输出端,通过不同的直径比匹配不同执行端的转速需求,所有带轮的安装轴孔都预留了键槽位置,能适配普通平键的周向固定,

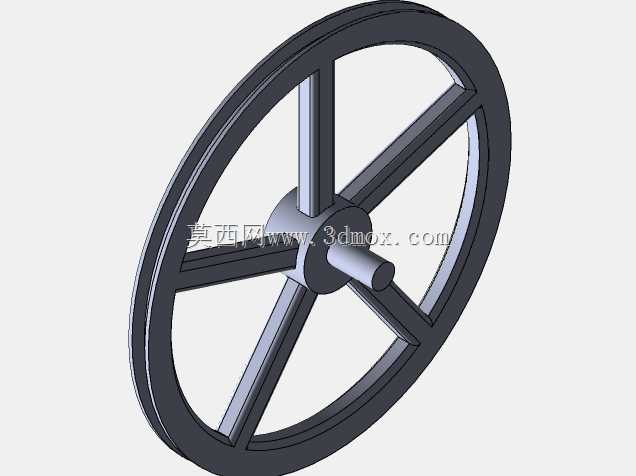

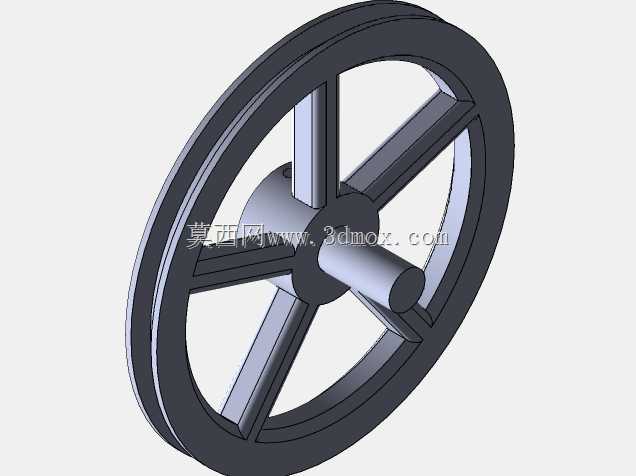

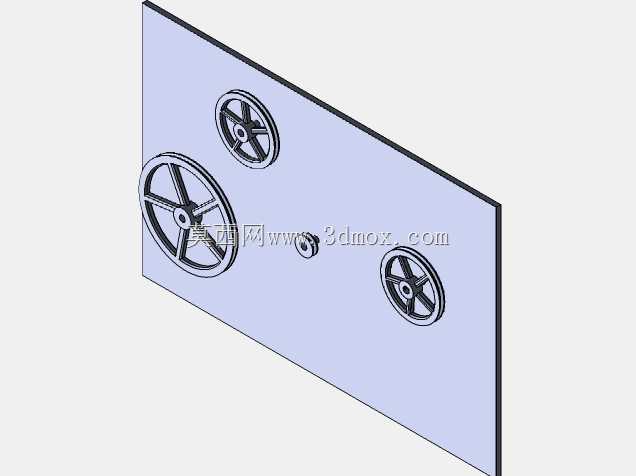

  带轮的轮缘位置做了拔模斜度,方便加工时的脱模与后期装配时的皮带套入。安装边界方面,整套传动结构的安装基准是一块立式平板,所有带轮的安装轴都垂直固定在平板上,安装时需要保证所有带轮的轮槽处于同一平面,平面度误差不能超过0.5mm,否则皮带运行时会出现偏磨、掉带的问题;平板上的轴孔位置需要根据中心距的公差要求加工,孔位的位置度公差控制在0.2mm以内,避免轴系安装后出现别劲、皮带张紧力不均的情况。从结构细节来看,带轮的轮辐采用了辐条式设计,相比实心轮能有效降低自身转动惯量,减少动力启动时的惯性损耗,轮槽的表面粗糙度控制在Ra3.2左右,既不会因为过于光滑导致皮带摩擦力不足打滑,也不会因为过于粗糙加速皮带的磨损。

  皮带的选型匹配了带轮的槽型,采用闭合式环形三角带,安装时不需要拆解带轮,只需要将皮带套入轮槽后转动其中一个带轮就能完成装配,后期更换皮带时也不需要拆卸整个轴系,维护操作的门槛很低。在实际选型适配时,需要根据设备的工作环境温度选择皮带的材质,常规环境下采用普通橡胶三角带即可,如果是在高温、有油污的作业环境下,需要更换为氯丁橡胶材质的耐油耐高温皮带,避免皮带过早老化开裂。这套结构的设计没有采用复杂的定制化零件,所有带轮都可以采用标准件改制或者常规车削加工完成,加工成本低,互换性强,适合中小批量的设备配套使用,在传动比要求不严格、需要缓冲减振的动力传递场景下,比齿轮传动、链传动的综合使用成本更低,运行噪音也更小,适合安装在对噪音控制有要求的车间作业环境或者民用设备内部。
