三缸内燃机气缸密封垫片结构设计

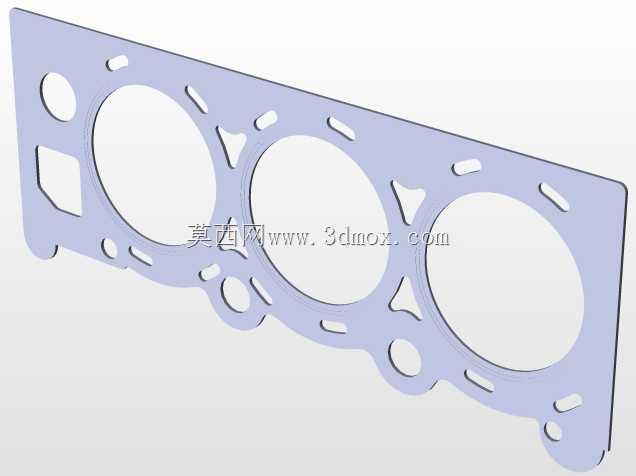

　　在往复式内燃机的整机结构中，气缸盖垫片是承担核心密封功能的薄壁零部件，安装于气缸盖与气缸体的结合面之间，其设计合理性直接决定发动机的动力输出稳定性、燃油经济性与运行寿命。这款三缸机型适配的气缸垫片，整体采用冲压复合结构成型，主体轮廓完全匹配直列三缸发动机缸体的结合面边界，三个大尺寸圆形通孔为燃烧室避让通道，孔周设置有压纹密封筋结构，装配后通过螺栓预紧力产生的局部压合变形，填充缸盖与缸体结合面的微观不平度，阻断燃烧室高温高压燃气的泄漏路径。

　　从实际工况适配角度出发，这款垫片的开孔布局完全遵循三缸发动机的缸心距设计基准，除三个燃烧室主孔外，周边分布的不同规格通孔分别对应冷却水道、润滑油道、缸盖螺栓过孔的安装位置，每个功能孔周边都针对性设置了密封结构：水道与油道孔周的密封筋高度略低于燃烧室孔周的密封筋，匹配不同回路的介质压力差，避免冷却水渗入油道或者机油窜入燃烧室的故障。垫片的外缘轮廓设置有多个定位缺口与安装避让位，装配时可通过缸体上的定位销快速完成对位，避免安装错位导致的密封失效，同时外缘的异形切边完全避让缸体上的凸台、加强筋结构，保证装配后垫片完全贴合结合面，无局部悬空或压合不实的区域。

　　在设计思路层面，这类气缸垫片的厚度选型需要综合考虑缸体与缸盖的结合面平面度、螺栓预紧力的分布均匀性、发动机运行时的热变形量，过厚的垫片会增大燃烧室余隙容积，降低发动机压缩比，直接影响动力输出；过薄的垫片则无法充分补偿结合面的加工误差与热变形量，容易在交变热负荷与燃气压力冲击下出现密封失效。这款垫片的密封筋采用分段式布局，对应每个气缸的燃烧室区域形成独立的密封环带，相邻气缸之间的密封筋做了连通强化处理，避免两缸之间的区域出现密封薄弱点，同时螺栓过孔周边的压合区域做了压力分散设计，避免螺栓预紧力集中导致垫片局部压溃损坏。

　　从安装边界来看，这款垫片的所有安装孔位位置度公差控制在±0.1mm以内，完全适配对应排量三缸发动机的缸盖螺栓分布矩阵，装配时无需额外修磨或加工，可直接对位安装。垫片的材质选用耐温耐压的复合板材，可承受燃烧室侧最高超过1000℃的瞬时燃气温度，同时耐受冷却水的腐蚀与机油的浸泡，在发动机全生命周期内无需频繁更换，可长期保持稳定的密封性能。在实际发动机运行过程中，这款垫片需要同时承受缸盖螺栓的恒定压紧力、燃烧室燃气爆发时的周期性冲击力、冷启动与全负荷运行时的交变热应力，其结构上的应力释放槽设计可有效分散热变形产生的内应力，避免垫片在长期使用后出现翘曲、裂纹等失效问题。对于三维建模从业者而言，这类薄壁密封件的建模核心在于精准还原所有孔位的位置度、密封筋的高度与轮廓、以及外缘的异形避让结构，建模过程中需要充分结合缸体与缸盖的结合面数模做干涉检查，确保垫片安装后所有功能孔位完全对齐，无错位遮挡水道、油道或螺栓孔的问题，同时密封筋的压缩量仿真需要匹配螺栓预紧力的实际分布，保证各区域的压合压力处于合理区间，既不会因为压力不足导致泄漏，也不会因为压力过大导致垫片过度压缩失去回弹性能。
