内燃机顶置凸轮轴结构三维设计

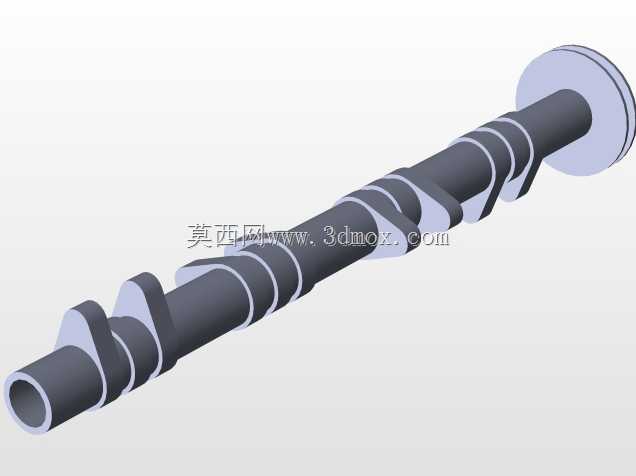

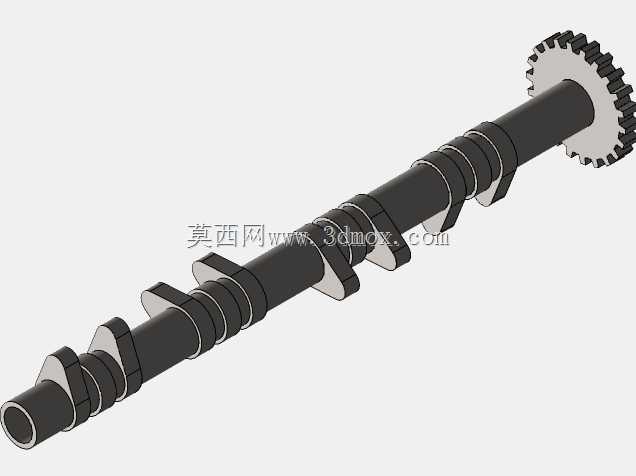

　　做动力总成结构设计的同行都清楚，凸轮轴是内燃机配气机构里的核心执行件，这套模型还原的是直列四缸机用的顶置进气凸轮轴结构，日常做整机配气相位匹配、缸盖布局校核、正时系统干涉检查的时候，这类精准的三维结构能省不少反复测绘的功夫。先从实际装车场景说，这类凸轮轴多用于小排量乘用车汽油机，安装位置在缸盖顶部的凸轮轴轴承座内，一端通过正时齿轮与曲轴正时端啮合，按照固定传动比跟随曲轴转动，轴身的凸轮型线直接对应各缸进气门的开启、关闭时刻与升程规律，直接决定发动机的充气效率、怠速稳定性与高转动力输出特性。从结构设计逻辑来看，这套模型的轴身采用空心轴结构，相比同尺寸实心轴能降低近三成的转动惯量，减少正时系统的驱动负载，同时轴身预留的润滑油道孔，

　　能将缸盖主油道的压力机油输送到各凸轮型面与轴承配合面，避免高速运转时出现干磨拉伤。轴端的正时齿轮采用过盈配合加定位销的固定方式，能保证配气相位在长期交变载荷下不发生偏移，齿轮齿形为渐开线直齿，啮合间隙控制在0.08-0.15mm区间，既避免间隙过大产生正时异响，也防止间隙过小导致热态下卡滞。再看各凸轮的排布角度，完全对应直列四缸机1-3-4-2的点火顺序，相邻做功缸的凸轮夹角按照配气相位要求设置，保证各缸进气过程互不干扰，凸轮型线采用复合多项式曲线设计，能让气门开启、落座过程更平缓，减少气门弹簧的冲击载荷，降低配气机构的运转噪音。安装边界方面，这套凸轮轴的轴颈直径按照缸盖轴承座的标准尺寸设计，各轴颈的同轴度公差控制在0.

　　02mm以内，装配时需要从缸盖一端穿入轴承座孔，轴端的轴向定位采用止推片结构，轴向间隙控制在0.1-0.2mm，补偿轴身在热态下的伸长量。做三维建模的时候，这类零件最容易出问题的地方是凸轮型面的曲率连续性，很多新手建模时容易出现型面拐点，导致实际加工后气门运动规律偏离设计值，出现气门落座冲击、充气效率不足的问题，这套模型的凸轮型面完全按照实际加工的型线数据构建，各段曲面曲率连续，没有硬拐点，可直接用于后续的运动仿真、干涉检查，也能作为数控加工编程的参考基础。在实际设备选型匹配时，这类凸轮轴需要匹配对应刚度的气门弹簧、挺柱或摇臂结构，型线的升程值要和气门弹簧的并圈高度匹配，避免气门最大升程时弹簧出现并圈失效，

　　同时轴身的硬度要求达到HRC55-62，保证长期与挺柱摩擦接触下的耐磨性，很多售后市场的失效凸轮轴，都是因为表面热处理硬度不足，运行几万公里后就出现凸轮型面磨损，导致气门升程不足、发动机动力下降、怠速抖动的问题。另外在做整机装配仿真时，这套凸轮轴模型可以直接导入缸盖总成装配体，检查凸轮转动过程中与气门弹簧、缸盖油道、正时罩壳的间隙，尤其是高转工况下的轴身挠曲变形量，要保证最大变形状态下，各运动部件之间仍有0.5mm以上的安全间隙，避免出现运动干涉。很多刚接触动力总成设计的工程师容易忽略凸轮轴的轴向定位设计，实际上发动机运转过程中，斜齿轮啮合产生的轴向力、凸轮型面受到的气门侧向力，都会让轴身产生轴向窜动，如果定位间隙过大，会导致配气相位偏移，严重时还会出现凸轮与挺柱偏磨，缩短部件使用寿命。这套模型的结构细节还原度很高，包括轴身的润滑油孔位置、凸轮与轴身的过渡圆角、正时齿轮的齿形参数、轴端的密封槽结构都完全按照量产件的结构构建，不管是用来做配气机构运动学仿真、还是作为新机型开发的结构参考，或是用于教学演示配气机构工作原理，都能满足精度要求。
