小型四轮玩具车底盘行走结构设计

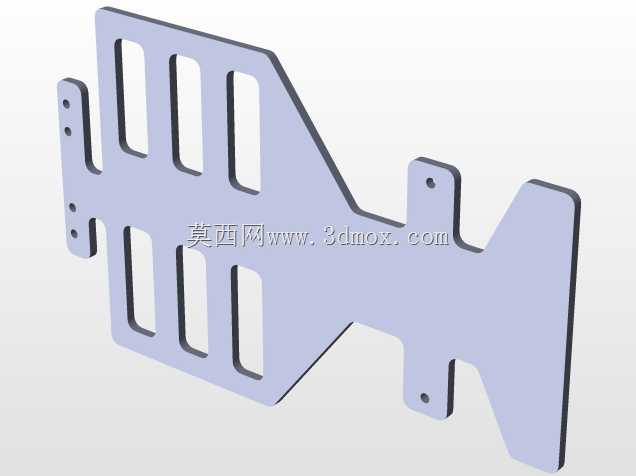

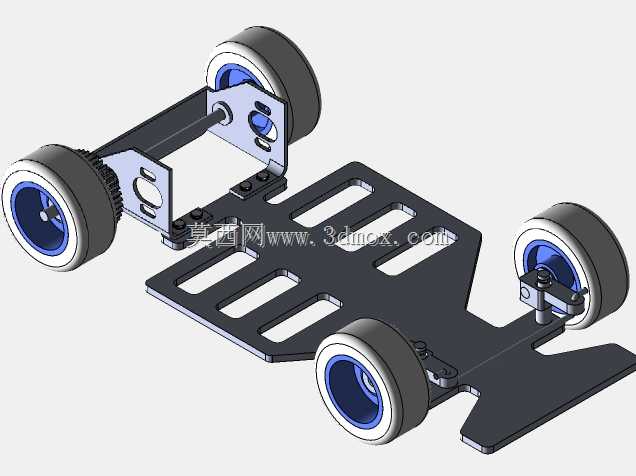

　　这套小型四轮行走底盘结构，最初是面向桌面级智能小车、科教实验教具以及迷你玩具车的开发需求设计的，在高校机器人实训课程、青少年科创竞赛小车改装、桌面微型巡检演示装置等场景中都能适配使用。整个结构没有冗余的装饰性部件，所有设计都围绕轻量化、易装配、改装空间充足这几个核心需求展开，先从安装边界来看，整体底盘采用平板式镂空主架设计，长宽尺寸控制在常规掌心可托举的范围内，主架厚度适配常规M2、M3规格的紧固件安装，不需要额外定制特殊规格的连接螺丝，普通 hobby 级模型配件都能直接适配安装。主架上的长条形镂空槽不是随意开设的，一方面是为了在保证结构刚性的前提下尽可能降低整体自重，减少轮组驱动时的负载，另一方面这些通槽也预留了充足的改装空间，

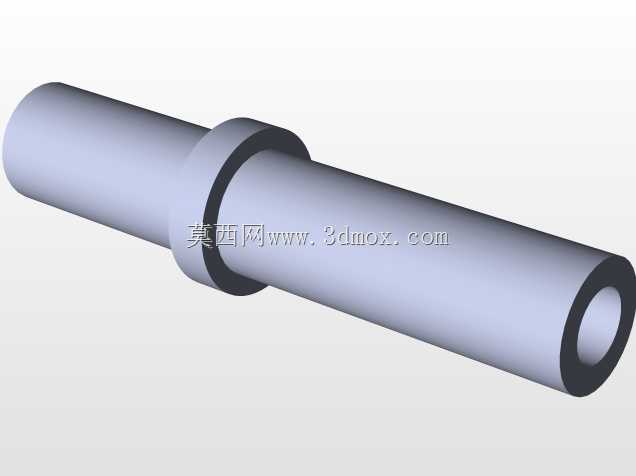

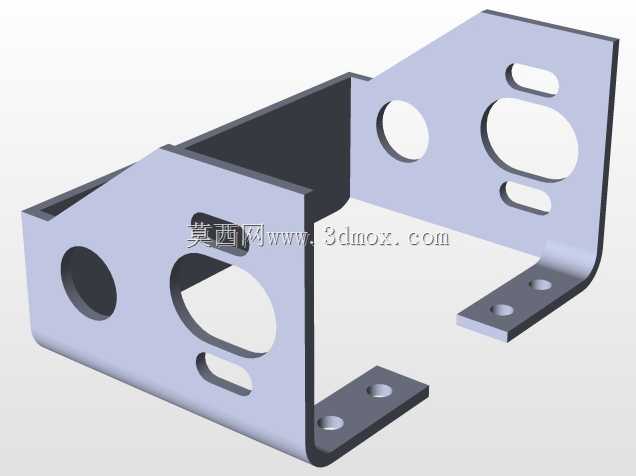

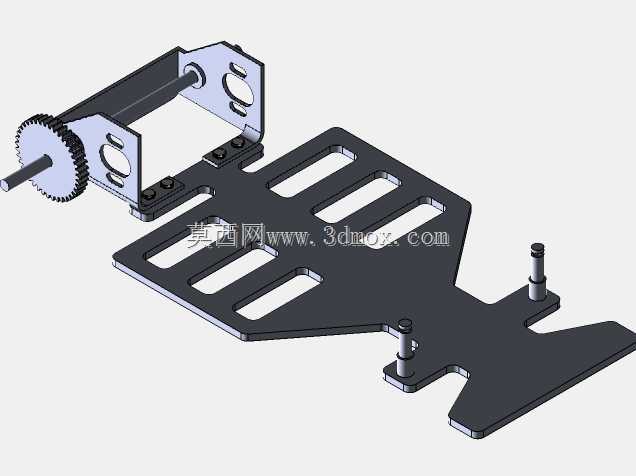

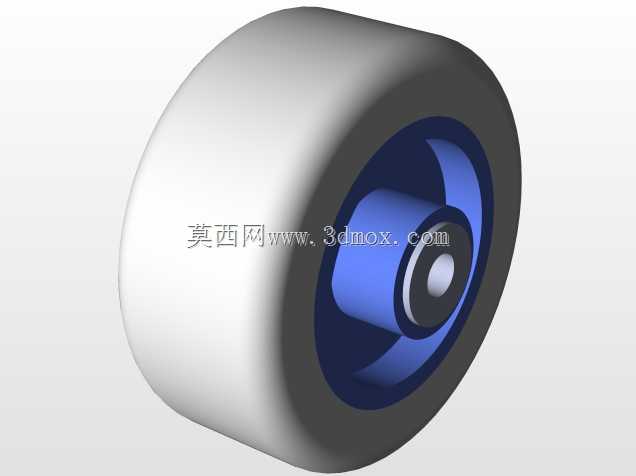

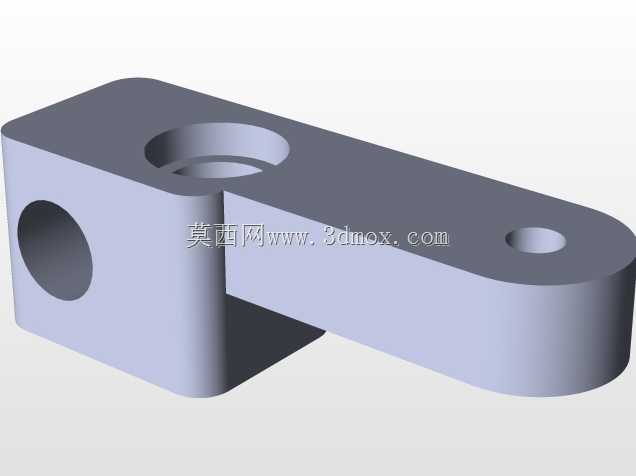

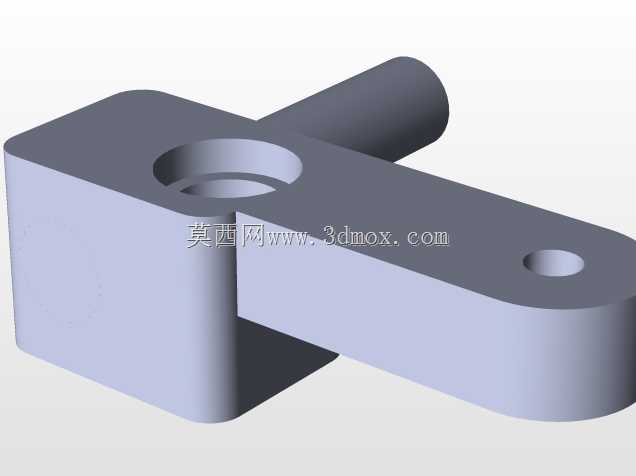

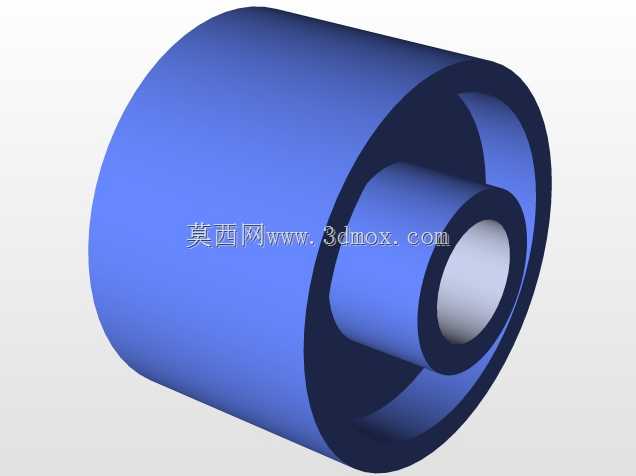

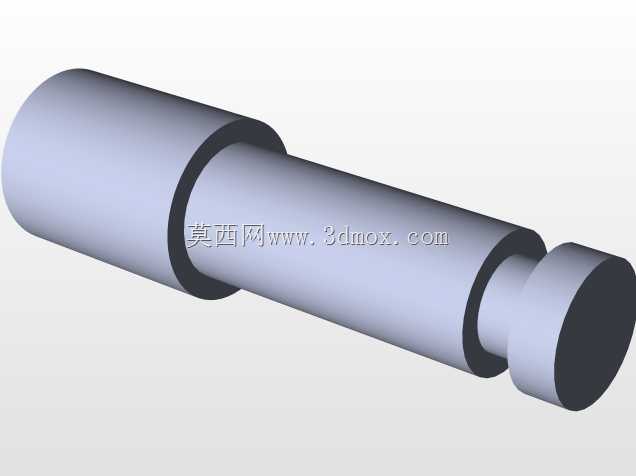

　　不管是加装传感器模块、控制电路板还是小型电池仓，都可以通过扎带或者紧固件直接在槽位上固定，不需要额外在板材上打孔，适配不同的改装需求。前后轮组的安装支架采用折弯式金属件结构，前轮组预留了转向舵机的安装位，支架上的定位孔严格对齐轮轴的同轴度要求，装配时不需要反复调整轮组的平行度，就能避免行驶过程中出现跑偏、轮胎偏磨的问题。后轮组的安装位直接适配常规小型直流驱动电机，轮轴和轮毂的配合采用过盈加顶丝的双重固定方式，大扭矩输出时也不会出现轮毂和轮轴打滑空转的情况。轮胎部分采用轮毂加橡胶胎皮的双层结构，轮毂内侧的蓝色挡边既起到限位胎皮的作用，也能在装配时快速识别轮组的安装方向，橡胶胎皮的表面做了细微的防滑纹理，在木质桌面、PVC地坪、

　　普通水泥台面等常见的实验或玩耍场景下都能提供足够的抓地力，不会出现原地打滑空转的情况。设计过程中特意将前后轮的轮距做了等宽处理，转向时的内外轮差经过反复校核，在最小转弯半径下也不会出现轮组和主架干涉的问题，主架尾部的延伸造型一方面是为了平衡整车前后的重量配比，避免加速时车头过度上抬，另一方面也可以作为后置传感器或者防撞缓冲件的安装位。整个底盘的装配逻辑非常清晰，所有连接部位都采用明装的紧固件，没有隐藏式的卡扣结构，不管是初次装配还是后期拆解改装，都不需要借助特殊工具，普通的小型内六角扳手就能完成全部拆装操作。轮组的轴承位预留了标准微型轴承的安装尺寸，如果对行驶顺滑度有更高要求，可以直接替换同规格的滚珠轴承，不需要对支架做二次加工。

　　主架的板材选型兼顾了刚性和韧性，正常跌落或者轻微碰撞时不会出现永久性变形，能够满足日常教学实验或者玩具使用的强度要求，同时板材的重量足够轻，不会给驱动电机带来额外的负载，能有效延长电池的续航时间。在实际使用场景中，这套底盘既可以直接作为基础车架加装控制模块做成循迹小车、避障小车用于科创教学，也可以加装外观车壳做成静态展示的车模底盘，甚至可以通过更换不同硬度的胎皮、调整轮组的安装高度，适配不同粗糙度的行驶路面，不管是用于结构教学演示，还是作为二次开发的基础车架，都能满足对应的使用需求。
