环形叠片式虹膜调节机构结构设计

　　这套环形叠片式调节机构，核心采用多叶片层叠排布的结构逻辑，和传统相机光圈的运动原理同源，但结构适配性更偏向工业节流、通径调节类场景。从实际落地场景来看，这类结构常被用在通风管道的风量调节工位、光学实验台的通光孔径控制、小型粉体输送管路的截流调节，甚至部分特种检测设备的视场遮挡机构上，核心优势是可以在环形通径的中心区域实现连续的孔径缩放，全程保持通径中心与安装基准同轴，不会出现偏轴遮挡的问题。

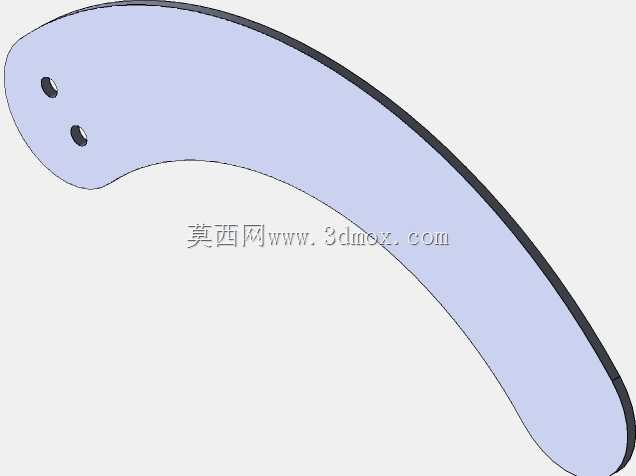

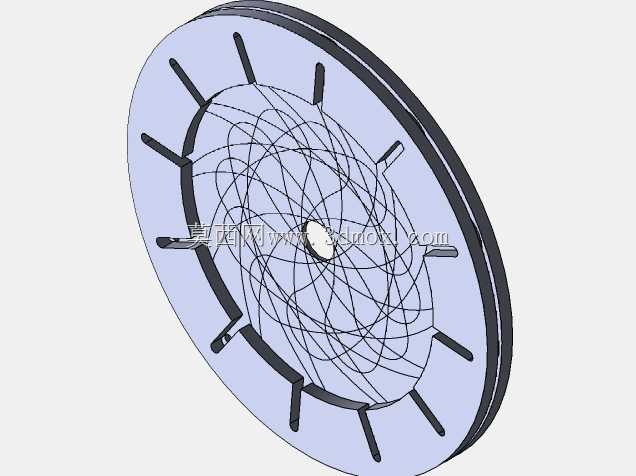

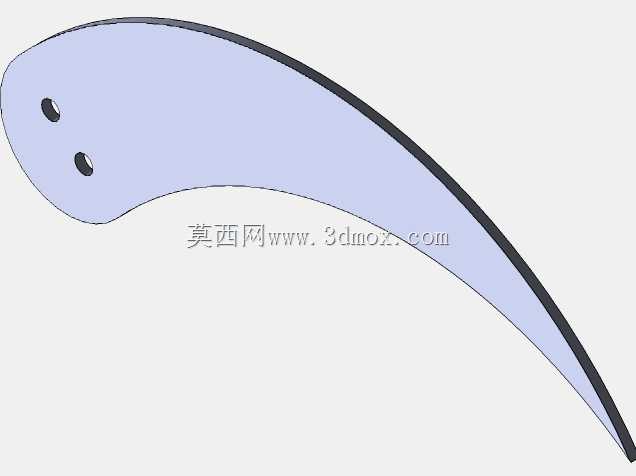

　　从功能特性来看，整套机构的叶片采用薄型叠层设计，相邻叶片之间依次层叠搭接，每片叶片仅通过一端的定位凸台与外圈的安装环槽配合，转动外圈驱动环时，所有叶片会沿着预设的导槽轨迹同步摆动，最终在中心围合出连续可变的多边形通径。和传统的单挡板节流结构相比，这种多叶片同步调节的方式，在调节过程中对介质流动的扰动更小，通径截面始终保持中心对称，不会出现单侧节流导致的介质偏流、局部紊流问题，尤其适合对气流均匀性、光束同轴度有要求的工位。设计时特意做了两种叶片端部的适配方案，圆头叶片的搭接密封性更好，调节过程中相邻叶片的摩擦阻力更小，适合频繁调节的连续工况；尖头叶片的围合精度更高，小开度下的通径轮廓更接近正圆，适合对通径形状精度要求高的光学类场景。

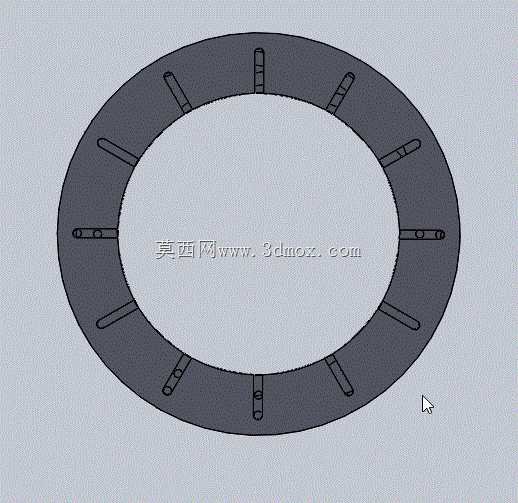

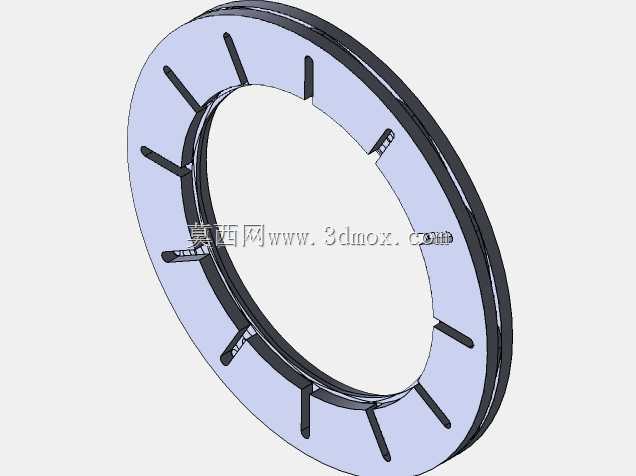

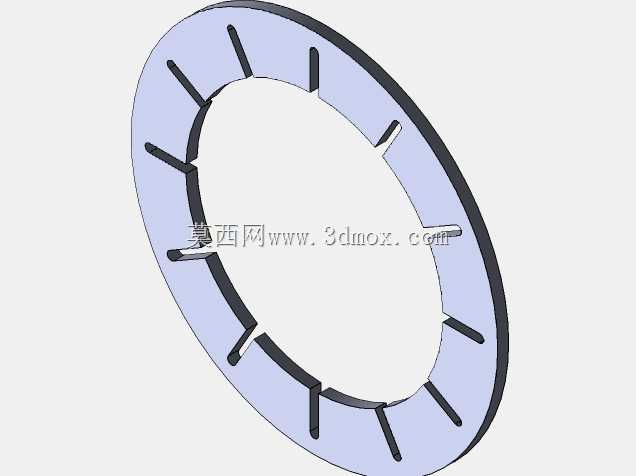

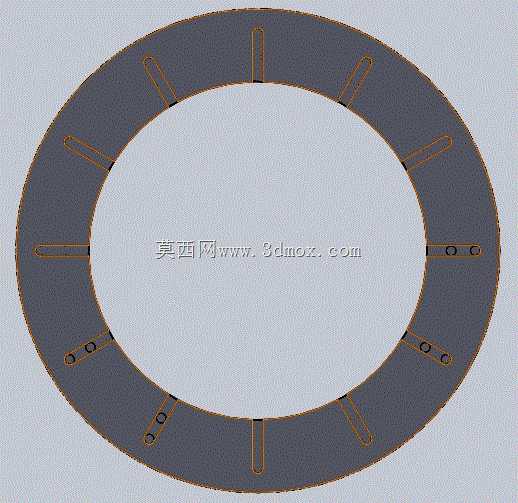

　　设计思路上，整套结构没有采用复杂的齿轮传动或者连杆联动，而是直接在外圈驱动环上加工与叶片凸台配合的导槽，每一个导槽的轨迹都经过运动学仿真校核，保证驱动环转动固定角度时，所有叶片的摆动量完全一致，不会出现叶片卡滞、搭接错位的问题。叶片本身采用薄型刚性片材加工，厚度控制在1毫米以内，层叠后整体的轴向安装尺寸非常紧凑，不需要额外预留大的安装空间，适合集成在空间受限的管路或者设备内腔中。考虑到不同工况的磨损问题，叶片与导槽的配合位置预留了微小的间隙，既可以避免热胀冷缩导致的卡滞，也可以在长期使用后积累少量磨屑时不影响正常动作，不需要频繁拆解维护。

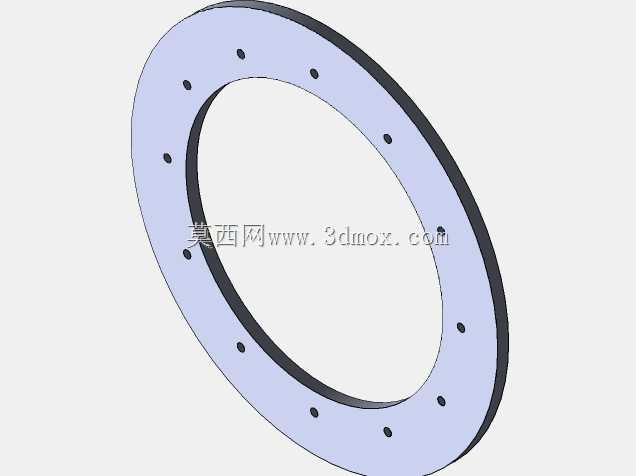

　　从安装边界来看，整套机构的基准是外圈的环形安装面，安装时只需要保证安装面的平面度公差，将外圈与设备的安装法兰同轴固定即可，不需要额外调整叶片的初始位置，初始状态下可以通过调整驱动环的起始角度，设置全开、全闭或者指定初始开度的状态。机构的驱动方式非常灵活，既可以通过手动拨杆带动驱动环转动实现手动调节，也可以在驱动环上加装步进电机、旋转气缸等动力元件，实现开度的自动闭环控制，适配不同自动化程度的设备需求。需要注意的是，由于叶片采用薄型叠层结构，安装时不能对叶片施加轴向的额外压力，否则会导致叶片之间的摩擦力骤增，出现调节卡顿甚至叶片变形的问题，轴向的压紧力只需要作用在外圈的安装环上，通过安装环的端面定位保证叶片层叠的间隙均匀。在极端工况下，比如输送带有微小颗粒的介质时，叶片表面可以做耐磨涂层处理，导槽位置可以加装自润滑衬套，进一步提升机构的使用寿命，即使在无润滑的工况下也能长期稳定动作。
