三叶片式虹膜开合调节机构结构设计

　　这类多叶片同步回转的虹膜式结构，最早可追溯到光学镜头的光圈调节机构，随着机械设计的迭代，现在已经广泛应用在工业管路通径调节、通风口开度控制、精密设备防护挡片、实验台流体限流、特种舱门开合、光学实验光路调节等多个场景中，核心优势是可以在极小的轴向安装空间内，实现中心通径从零到最大通径的无级连续调节，且调节过程中所有叶片同步动作，中心通径始终保持正圆形，不会出现偏置、卡滞或者通径异形的问题，相比传统的闸板、蝶阀类调节结构，轴向占用空间能压缩60%以上，特别适合安装空间局促、对通径同轴度要求高的工况。

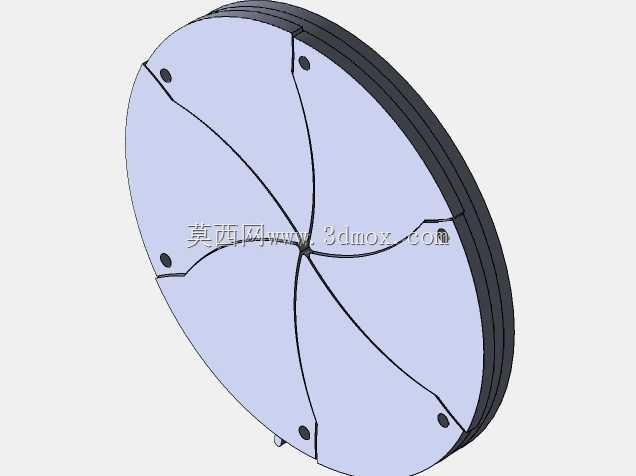

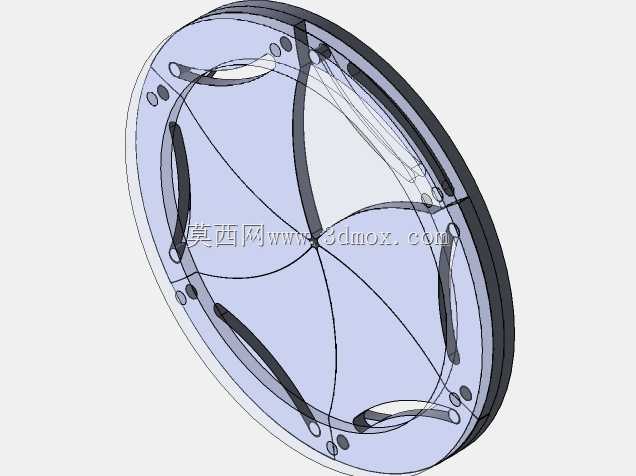

　　从结构本身来看，这款三叶片的虹膜结构采用实心叶片设计，和传统多叶片叠层的光圈结构不同，三个叶片在完全闭合状态下彼此贴合无重叠区域，每个叶片的一端通过铰接点固定在基体的圆周安装位上，另一端通过联动槽与驱动环连接，当驱动环绕基体中心做定轴回转时，会带动三个叶片同时绕各自的固定铰接点摆动，实现中心通径的开合动作。这种三叶片的设计相比传统5-8片的叠层光圈，零件数量更少，加工装配难度更低，叶片本身的结构强度更高，不会出现薄叶片受压变形的问题，适合用在有一定压力的流体管路、或者需要遮挡一定载荷的防护场景中。

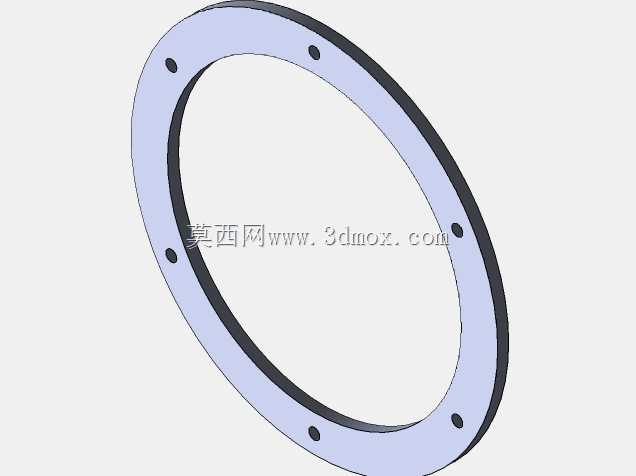

　　设计这类结构的时候，首先要明确安装边界的约束：整个机构的外轮廓为正圆形，圆周方向均匀分布的安装孔是用来将整个机构固定在配套设备的安装法兰面上的，设计安装孔位的时候需要注意和铰接点、驱动槽的位置错开，避免固定螺栓和运动部件发生干涉；轴向尺寸上，因为叶片是在同一平面内摆动，没有叠层结构，所以整个机构的轴向厚度只需要容纳叶片的板厚、驱动环的厚度以及上下盖板的厚度即可，不需要预留多层叶片的叠放间隙，整体厚度可以做得非常薄，适合嵌入式安装在设备的内部夹层中。

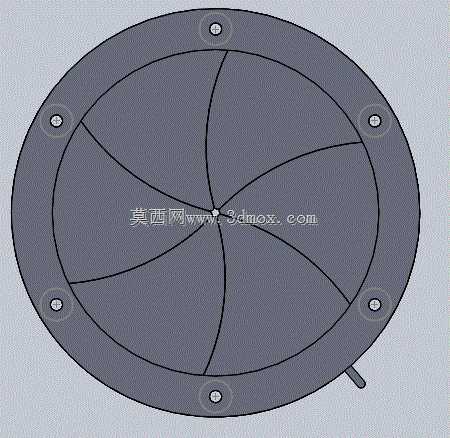

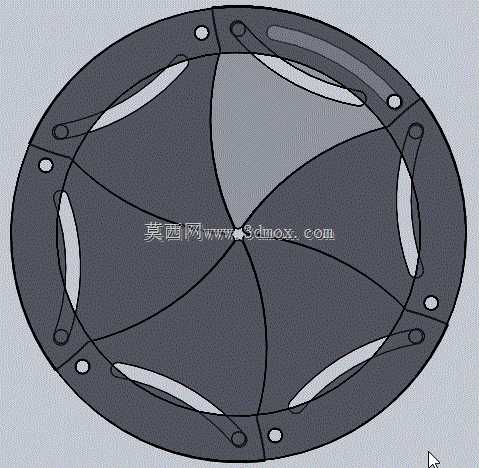

　　在功能特性上，这款结构的叶片在开合全程都不会出现彼此脱离的情况，闭合状态下三个叶片的边缘完全贴合，中心区域实现完全封闭，没有漏光、漏流的缝隙；全开状态下三个叶片全部收拢到外圆周位置，中心形成完整的圆形通径，通径面积可以达到整个机构外圆面积的60%以上，通流、通光的损失非常小。驱动环的转动角度和通径大小呈近似线性的对应关系，只需要在驱动环上连接简单的拨杆、旋钮或者微型驱动电机，就可以实现开度的精准控制，不需要额外设计复杂的传动减速结构。

　　实际选型应用的时候需要注意，因为叶片采用单端铰接、另一端联动的结构，叶片的受力点主要集中在铰接销和联动槽的位置，如果用在高压流体管路中，需要核算叶片在最大压差下的弯曲强度，以及铰接销的剪切强度，必要时可以在叶片背面增加支撑导轨，避免叶片受压后出现形变导致卡滞；如果用在光学调节场景中，需要对叶片的贴合边缘做倒角消光处理，避免反光影响光路效果；如果用在粉尘较多的工况中，需要在驱动环的联动槽位置增加防尘密封结构，避免粉尘进入槽内导致滑动卡滞。

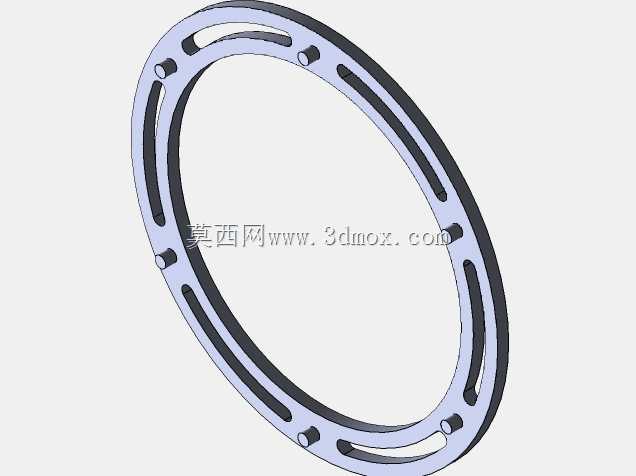

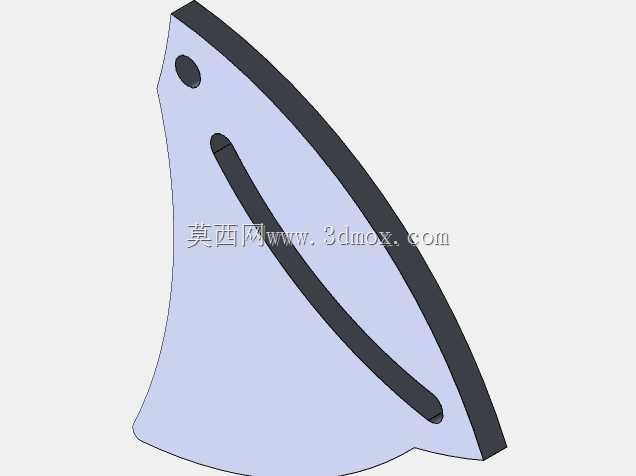

　　建模过程中需要重点关注叶片型线的设计：叶片的弧形边缘是保证开合过程中始终贴合、不出现缝隙或者干涉的核心，型线的轨迹需要严格按照驱动环转动时叶片上每个点的运动包络来绘制，不能直接用简单的圆弧代替，否则会出现闭合不严、或者转动到某个角度时叶片互相顶死的问题；联动槽的曲线轨迹需要和铰接点的转动轨迹匹配，保证驱动环转动时，槽内的联动销可以顺畅滑动，没有死点，也没有过大的间隙导致叶片晃动。另外所有铰接孔的位置度、驱动环的同轴度都需要控制在合理的公差范围内，装配后需要保证转动灵活，没有卡顿，三个叶片的动作同步性一致，不会出现某一片叶片超前或者滞后的情况。

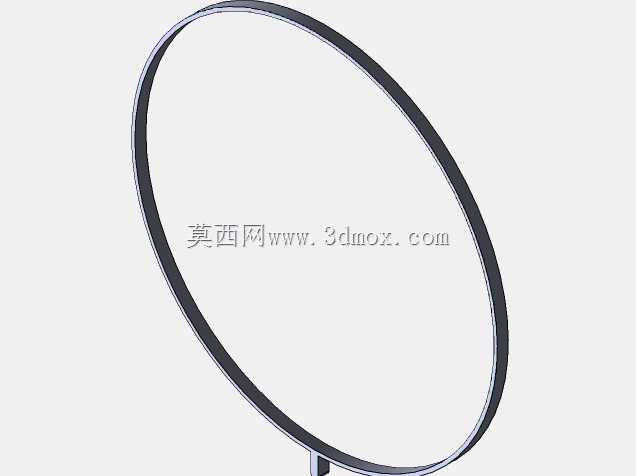

　　这类结构相比传统的调节结构还有一个明显的优势，就是驱动件只需要做圆周方向的小角度转动，不需要做直线往复运动，所以驱动部件的安装也非常方便，可以直接在驱动环的外圆周上加工齿圈，配合小齿轮实现电机驱动，也可以在驱动环上伸出拨杆，配合气缸、电磁铁实现开关量的控制，适配不同的自动化控制需求。在一些特种应用场景中，还可以在叶片表面粘贴密封胶条、遮光绒布、耐磨涂层等材料，满足密封、遮光、耐磨等不同的功能需求，结构本身的拓展性非常强。
