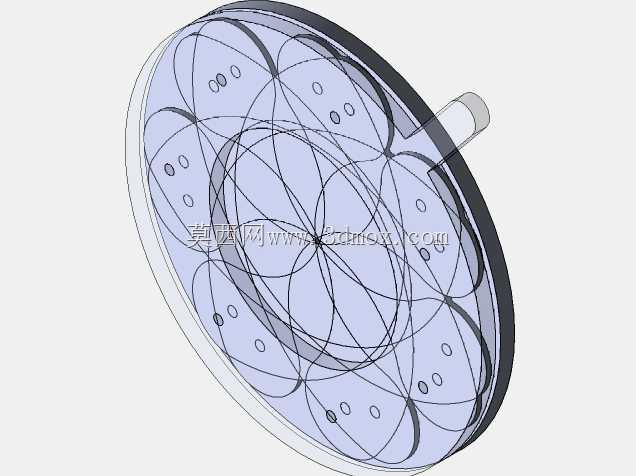

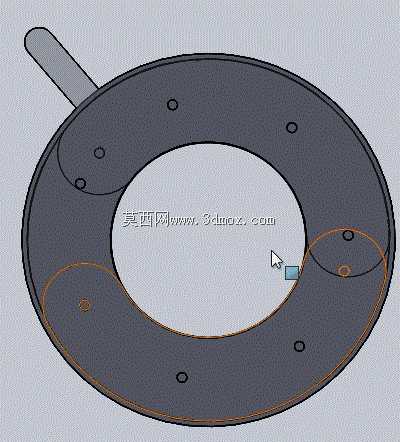

叠片式柔性叶片环形虹膜调节机构

　　这类叠片柔性叶片的环形调节结构，核心应用场景覆盖光学通光孔径调控、流体管路通径无级调节、精密实验台遮光限位多个领域，在光学检测设备里常作为可变光阑的核心执行单元，替代传统金属硬叶片结构解决小间隙卡滞、闭合边缘漏缝的问题，在小口径流体控制场景中，也可作为软性截流部件适配带微小颗粒的流体通路，避免硬密封结构夹卡杂质导致的闭合失效。从实际功能表现来看，该结构依靠多片柔性薄片的层叠滑移实现中心孔径的连续变化，每片叶片两端预留的定位孔既作为滑移导向的铰接点位，也可根据安装需求加装限位销钉约束叶片的最大开合角度，避免叶片超行程脱出导向轨迹。柔性叶片的选材范围覆盖厚度1毫米以内的PET塑料薄片、耐油纸基材料，

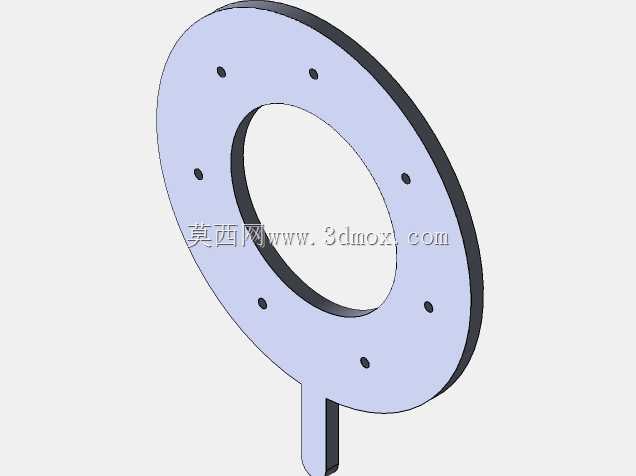

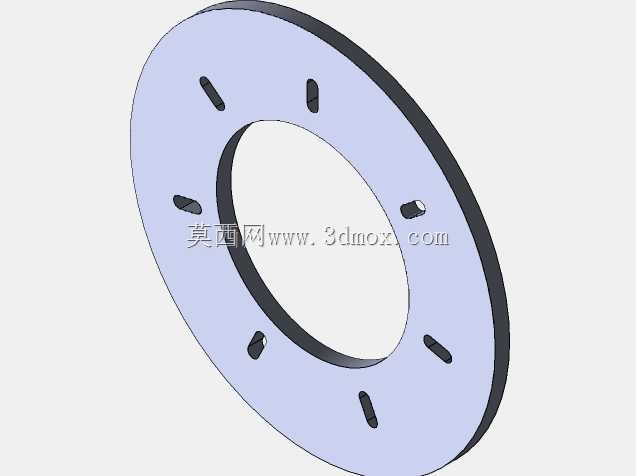

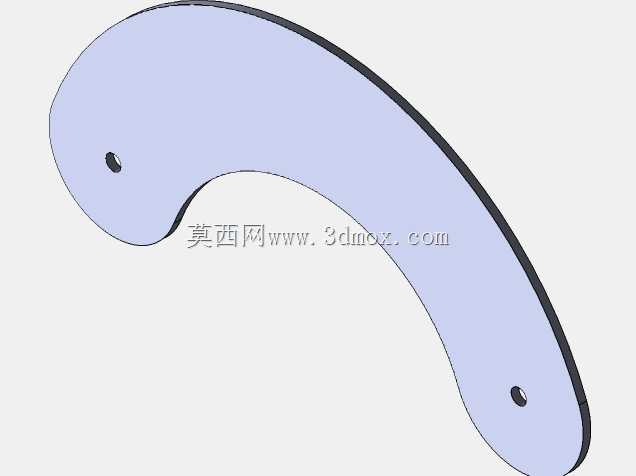

　　这类材料自身具备的微形变能力可以抵消叶片加工、装配带来的微小尺寸误差，在多片叠合时能自动贴合相邻叶片的表面，闭合状态下的缝隙控制表现优于同尺寸的金属硬叶片结构，尤其适合对通断密封性要求不极端严苛、但需要低驱动力平滑调节的场景。设计过程中首先要确定中心通径的调节范围，反向推导每片叶片的轮廓曲线，叶片的弧形边缘需要匹配开合过程中的运动包络，确保在最大开度时所有叶片完全收纳到环形基座的外圈区域，不会遮挡中心通光/通流区域，最小闭合状态下所有叶片的内边缘能在中心位置拼合形成接近完整的圆形封闭边界。环形基座上的导向槽轨迹是整个结构的设计核心，槽位的曲率需要匹配叶片端点的运动路径，每段槽的长度对应叶片从全开到全闭的行程，

　　槽宽与叶片端部定位销的配合间隙控制在0.1到0.2毫米之间，间隙过大会导致叶片晃动出现闭合错位，间隙过小则会增大滑移阻力，甚至在温变环境下出现卡滞。安装边界方面，整个机构为扁平环形结构，轴向厚度由叠片数量和单片材料厚度决定，通常6到8片叶片的配置下，整体轴向厚度可控制在5毫米以内，径向尺寸则根据目标最大通径向外扩展30%到40%作为叶片收纳的环形空间，安装时可通过基座外圈预留的多个沉孔直接固定到配套设备的安装面上，驱动拨杆从基座侧方伸出，既可以连接手动拨扭实现手动调节，也可以接驳微型舵机、步进电机实现电控自动调节。需要注意的是，柔性叶片的叠放顺序直接影响运动顺滑度，相邻叶片需要按照固定的层叠顺序依次装配，

　　每片叶片的上下表面可根据使用场景涂覆微量低粘度润滑脂降低摩擦阻力，在无尘环境使用时也可选用自润滑的柔性薄膜材料省去润滑步骤，避免润滑脂挥发污染周边光学元件或者流体通路。该结构相比传统齿轮驱动的金属虹膜结构，零件数量更少，加工成本更低，不需要复杂的齿轮传动副，仅靠叶片与导向槽的配合即可实现同步开合，装配难度也大幅降低，适合小批量定制化的设备配套需求，在教学实验装置、小型光学仪器、家用智能设备的调光模块中都有较高的适配价值。针对不同的使用场景，还可以对叶片材料做针对性替换，比如高温环境下使用可选用聚酰亚胺薄膜，接触腐蚀性流体时可选用耐化学腐蚀的氟素薄膜，不需要改动基座和导向结构即可快速适配不同的工况需求。
