八边形叶片式可变光圈虹膜调节机构

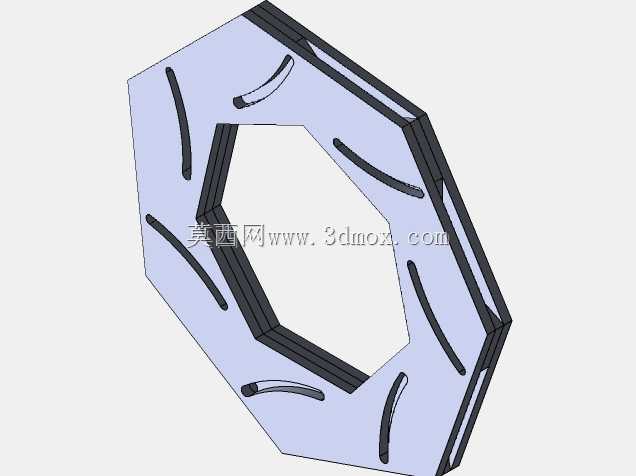

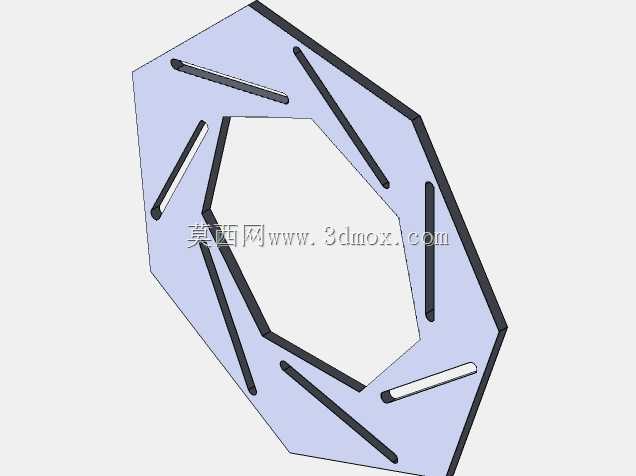

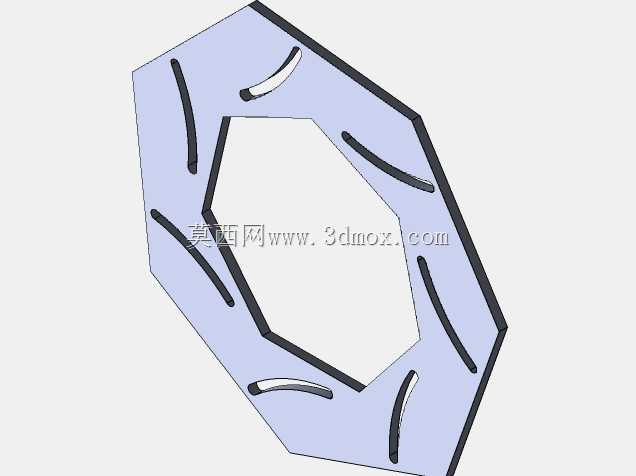

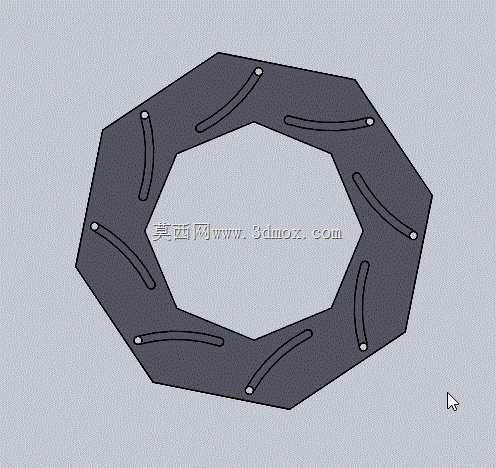

　　这类多叶片同步开合的虹膜调节结构，最早被广泛应用在光学镜头的通光孔径控制场景中，通过改变中心通光区域的大小，匹配不同光照环境下的进光量需求，随着机械结构设计的迭代，这类结构的应用场景早已跳出光学设备范畴，在工业自动化的物料分选闸门、特种通风设备的风量调节口、实验设备的可变径夹持工位、安防设备的遮挡启闭机构中都能见到同原理的结构落地。这套八叶片的虹膜调节结构，采用正八边形的外框作为安装基准，每片叶片都通过侧边的弧形滑槽与外框上的定位销形成滑动副，所有叶片的同步运动不需要额外的齿轮组传递动力，只需要驱动外框与叶片层之间产生相对转动，每片叶片就会沿着预设的滑槽轨迹同步滑动，最终实现中心孔径从完全闭合到最大开度的连续变化，

　　整个运动过程中叶片之间始终保持贴合搭接，不会出现漏缝或者卡滞的问题。从实际工程落地的角度看，这类结构的安装边界非常规整，外轮廓为等边长的正八边形，安装时只需要在外框的对应位置预留固定孔位，不需要额外设计复杂的避让空间，相比多瓣式的开合闸门，同等开度下这类虹膜结构的整体占用体积要小30%以上，非常适合安装空间局促的工位。结构设计上，这套方案特意将叶片的滑槽设置在叶片本体上，定位销固定在外侧的固定框架上，转动层只需要带动所有叶片的尾端同步偏转，就可以完成整个开合动作，相比将滑槽开设在转动层的传统方案，这种设计的零件加工难度更低，滑槽的磨损可以通过单独更换叶片解决，不需要整体更换转动框架，后期维护的成本更低。叶片的型线经过反复校核，

　　在完全闭合时八片叶片的端部会在中心位置完全贴合，形成密闭的遮挡面，在最大开度时所有叶片会完全收回到外框的轮廓范围内，不会对中心的通径产生额外遮挡，整个调节行程中叶片的运动轨迹没有死点，驱动件只需要提供恒定方向的转动力矩，就可以完成全行程的调节，不需要额外设置行程换向结构。在实际选型适配时，需要注意安装面的平面度公差，因为叶片的厚度较薄，如果安装面存在翘曲，很容易导致叶片滑动时出现卡滞，一般要求安装基准面的平面度公差控制在0.1mm以内，同时定位销的垂直度公差要控制在0.05mm以内，避免叶片滑动时出现偏磨。这类结构的驱动方式适配性很强，既可以通过手动拨杆带动转动层实现手动调节，也可以搭配步进电机、舵机等动力元件实现电控自动调节，

　　在需要精准控制开度的场景下，还可以在转动层的位置加装角度传感器，实时反馈当前的开度大小，实现闭环控制。相比其他类型的可变径调节结构，这种虹膜式结构的调节过程中中心始终保持正多边形的对称轮廓，不会出现偏心的问题，对于需要保持中心位置不变的调节场景，比如光学实验的光路调节、物料分选的对中落料、管道的流量调节等场景，这种对中性优势是其他结构无法替代的。在材料选择上，这类结构的外框和转动层一般选用硬质铝合金加工，表面做阳极氧化处理提升耐磨性能，叶片可以根据使用场景选择不同的材料，如果是光学遮挡场景可以选用遮光的ABS或者薄金属片，如果是用于物料闸门可以选用耐磨的不锈钢或者工程塑料，如果是通风调节场景可以选用轻量化的玻纤增强塑料，不同材料的搭配可以覆盖绝大多数的工业使用场景。结构的装配逻辑也非常简单，先将所有定位销压装到固定外框的对应孔位，再将每片叶片的滑槽对应套到定位销上，最后盖上转动层，将叶片的尾端与转动层的驱动销卡合，就可以完成整个机构的装配，不需要复杂的调校过程，适合批量生产装配。
