皮勒式传感器安装固定支撑结构

　　在工业检测类设备的装配环节中，这类支撑固定结构的适配性直接决定了传感单元的检测精度与长期运行稳定性，不同于常规的标准紧固件组合，该结构将传感元件的安装定位、锁紧调节、基座适配三个核心功能集成在单一组件上，省去了现场装配时多零件配对的调试步骤。从实际应用场景来看，这类结构常被用在自动化产线的位置检测工位、工装夹具的到位确认点位、输送设备的物料计数节点，尤其是在设备内部安装空间局促、无法布置多组独立固定件的场景下，一体化的结构设计能大幅压缩安装占用的空间体积。

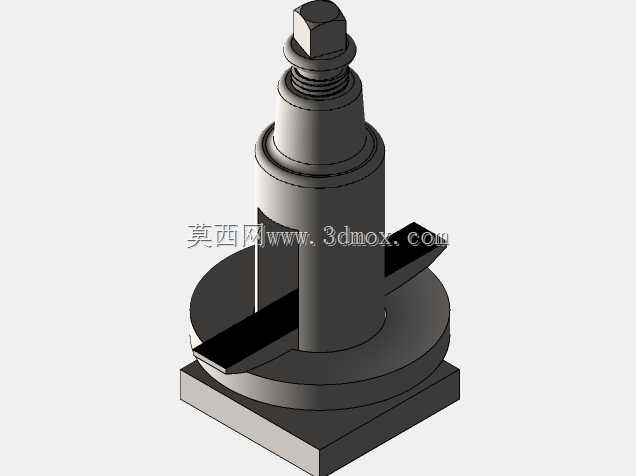

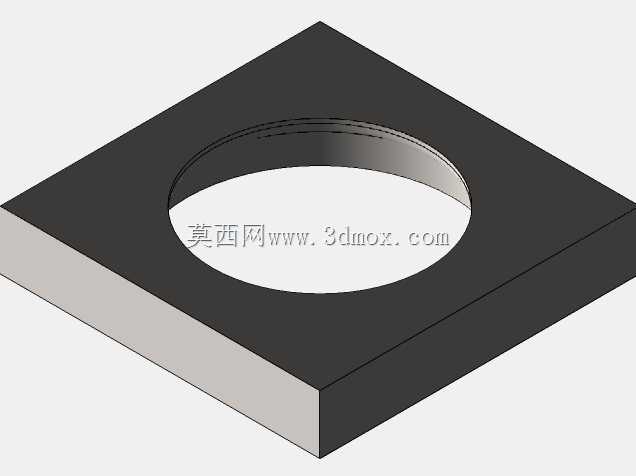

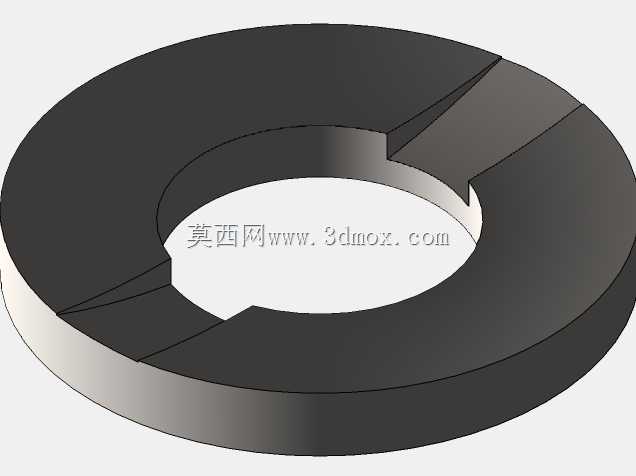

　　结构的下部采用方形安装基座设计，这种方形底座相比圆形底座具备更好的防转特性，安装时只需将基座卡入设备安装板的对应方形沉槽内，无需额外设置防转销钉就能避免组件在长期受振动的工况下出现周向转动，基座上方的圆盘形凸台一方面起到轴向定位的作用，安装时凸台下端面与安装板表面完全贴合，能保证整个组件的安装垂直度，另一方面凸台的直径大于上部杆身直径，可分散锁紧时的压应力，避免长期受力后安装板表面出现压痕凹陷。

　　中部的杆身采用阶梯轴结构设计，不同直径的轴段分别承担不同功能，较粗的下轴段与基座一体成型，保证整体结构的刚性，较细的上轴段加工有外螺纹，配合顶部的六角锁紧螺母，可实现传感单元安装高度的无级调节，调节时只需拧动顶部螺母，就能带动固定在杆身上的传感元件上下移动，调整到合适检测位置后将螺母锁紧即可，调节行程覆盖了常规工业检测场景下的位置偏差范围，无需额外加装调节垫片。杆身侧面伸出的片状定位耳是整个结构的关键功能部位，传感元件的本体就固定在这个定位耳上，定位耳的平面与杆身轴线保持严格的垂直公差，能保证安装后的传感元件检测面与被测物体保持平行，避免因安装角度偏差导致检测信号衰减或误触发。

　　顶部的六角锁紧螺母采用标准对边尺寸，可使用常规开口扳手或套筒进行锁紧操作，无需定制专用工具，螺母下方预留的螺纹段长度足够满足不同厚度传感元件的安装需求，即使加装薄型防震垫片也不会出现螺纹啮合长度不足的问题。从安装边界来看，方形基座的边长尺寸适配工业设备上常用的12mm、16mm规格安装沉孔，整体组件的最大高度控制在常见传感单元安装空间的允许范围内，不会与周边的运动部件发生干涉，圆盘凸台的直径比基座边长大出2mm左右，安装时可遮盖安装板上的开孔边缘，避免杂物从开孔处掉入设备内部。

　　设计过程中优先考虑了装配的便捷性，整个组件除顶部锁紧螺母外其余部分为一体化加工成型，不存在小零件散落丢失的风险，现场装配时只需完成基座嵌入、传感元件固定、高度调节、螺母锁紧四个步骤就能完成安装，相比采用螺栓、支架、垫片组合的传统固定方式，装配时间可缩短60%以上。结构的受力路径经过优化，检测过程中传感元件受到的侧向冲击力会通过定位耳直接传递到下部的粗轴段与基座，不会集中作用在细螺纹段上，避免长期受冲击后螺纹变形导致调节失效。表面处理采用均匀的氧化发黑工艺，既具备基础的防锈能力，也不会因表面反光对光电类传感器的检测造成干扰，适配绝大多数工业现场的使用环境。在不同材质的选型适配中，该结构的尺寸参数可直接对应45号钢、不锈钢等常用金属材料的加工参数，不需要重新调整建模尺寸就能直接生成加工图纸，对于需要轻量化改造的场景，也可在保持安装尺寸不变的前提下将基座部分的非受力区域做减重处理，不会影响整体的安装精度与结构强度。
