雷亚环线式传感配套圆盘结构件

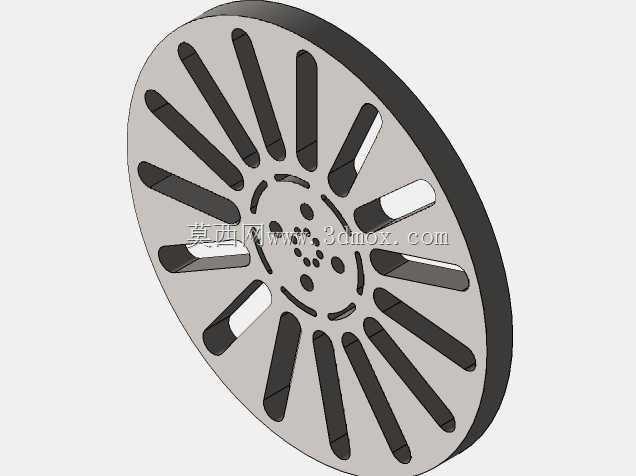

　　在工业传感检测、精密位移反馈类设备的装配场景中，这类带辐条式镂空的圆盘构件常作为雷亚环线类传感单元的配套载体使用，其结构设计直接影响传感信号的采集稳定性与整体机构的动平衡表现。从实际装配需求出发，该圆盘采用薄型盘类结构设计，中心区域预留多组定位小孔与弧形通槽，既可以满足与传感转轴的同轴定位需求，也能通过弧形槽实现小范围的安装角度微调，适配不同初始相位的信号校准要求。盘身的辐条式镂空布局并非单纯为了减重，每一条长条形通槽的宽度、排布角度都经过动平衡校核，当圆盘随转轴高速旋转时，均匀分布的镂空结构能让光电类传感元件精准捕捉通光与遮光的交替信号，避免因槽位分布不均导致的信号脉冲紊乱，同时镂空结构也能减少盘体转动时的风阻，降低高速运转下的气流扰动对传感精度的干扰。

　　从安装边界来看，该圆盘的外圆为整圆结构，无突出的安装耳位，装配时依靠中心孔与转轴过盈配合或者紧定螺钉锁紧，外圆与周边传感探头的安装间隙通常控制在0.5-2mm区间，既不会因为间隙过大导致信号衰减，也不会因为间隙过小出现运转擦碰的风险。盘体的厚度根据适配的转轴转速做了匹配设计，常规应用场景下厚度不超过5mm，既保证足够的结构刚性，不会在高速旋转时出现盘面翘曲，也能控制整体转动惯量，减少转轴启动与制动时的惯性冲击。辐条的排布采用中心对称设计，相邻辐条之间的夹角完全一致，每一组辐条对应的通槽边缘都做了微小的倒角处理，避免锐边在长期使用中积灰或者产生毛刺，遮挡传感光路。

　　在实际设备应用中，这类构件常见于编码器类传感装置、转速检测单元以及角度反馈机构中，比如自动化生产线的主轴转速反馈、伺服电机的位置检测配套、精密回转工作台的角度校准环节，都能看到这类结构的身影。设计过程中需要重点考量盘体材料的选择，通常采用轻质铝合金或者工程塑料制作，铝合金材质的盘体刚性更好，适合转速更高、环境温度波动更大的工业现场，工程塑料材质的盘体自重更轻，转动惯量更小，适合对启动响应速度要求高的小型传感机构。中心区域的小孔排布除了满足安装定位需求，也兼顾了动平衡校准的功能，当盘体完成初加工后，可以通过在小孔内增减配重件的方式，对整体动平衡进行微调，确保高速运转时的振动量控制在传感精度允许的范围内。

　　不同于普通的实心圆盘，这种带规则镂空的雷亚环线结构，在信号采集的分辨率上有明显优势，辐条的数量直接对应每转的脉冲数，设计时可以根据实际需要的检测精度调整辐条的数量与槽宽，在不改变盘体外径尺寸的前提下，通过增加辐条数量提升检测分辨率，或者加宽通槽提升信号的通光对比度，适配不同灵敏度的传感探头。盘体的表面通常做哑光发黑处理，避免金属表面的反光干扰光电传感器的信号识别，减少误触发的概率。在装配调试环节，需要先将圆盘固定在转轴上，通过盘中心的微调槽调整初始角度，确保传感探头在零位时刚好对准通槽或者辐条的中心位置，再锁紧固定螺钉，之后低速转动转轴，检查每一个槽位经过探头时的信号输出是否平稳，无丢脉冲、信号跳变的问题，再逐步提升转速至工作转速，验证高速状态下的信号稳定性。

　　从结构强度角度考虑，辐条与盘体的连接位置做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，即使在频繁启停的冲击载荷下，圆弧过渡的结构也能有效分散应力，提升构件的疲劳寿命。盘体的中心孔公差通常采用H7级精度，确保与转轴的配合间隙控制在合理范围，不会因为配合过松出现运转偏心，也不会因为配合过紧导致装配困难。这类构件虽然结构看似简单，但每一处尺寸细节都直接影响传感系统的整体表现，从槽宽的一致性、辐条的位置度到盘面的平面度，都有较高的加工精度要求，平面度通常控制在0.02mm以内，避免盘面转动时出现轴向窜动，导致探头与盘面的间隙波动过大，影响信号质量。
