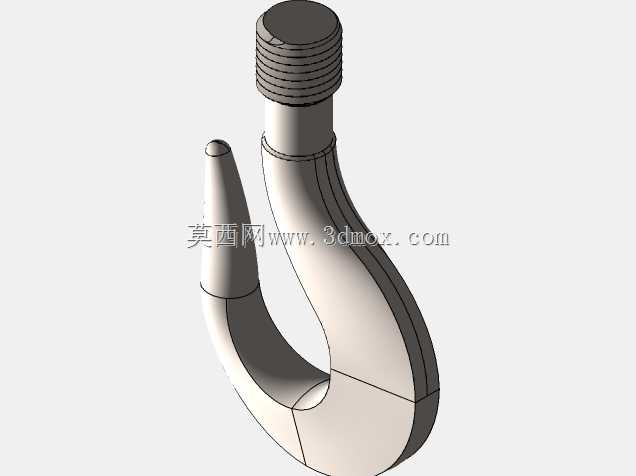

带外螺纹安装段起重吊钩结构设计

　　在车间物料转运、港口货物装卸、小型设备吊装等常规起重作业场景里，吊钩是直接承载被吊物载荷的核心终端构件，其结构合理性直接决定吊装作业的安全冗余与操作便捷性。这款吊钩采用上端外螺纹安装的连接形式，区别于传统钩头与滑轮组直接铰接的结构，螺纹段的设计可以让吊钩直接适配带内螺纹孔的起重横梁、电动葫芦输出端或者定制化吊具工装，安装时只需将螺纹段旋入对应安装位，配合防松螺母即可完成固定，无需额外配置铰接销轴、挡板等附属连接件，能大幅缩小吊具整体的安装占用空间，尤其适合吊装空间受限、吊点安装位置紧凑的作业场景。从结构设计逻辑来看，钩身采用变曲率平滑过渡的曲面造型，并非简单的圆弧折弯结构，钩身截面从上端螺纹根部往下逐步过渡到承载最大的钩肚位置，

　　截面尺寸随载荷分布梯度变化，既避免了等截面设计带来的材料冗余，也能让应力在钩身均匀传递，不会在折弯处出现明显的应力集中点。钩尖位置做了向上收窄的防脱导向结构，吊装时吊索、吊环可以顺着钩尖的斜面自然滑入钩肚承载区，同时钩尖的凸起高度经过匹配设计，能在不额外加装防脱卡的前提下，降低作业过程中吊索从钩口滑脱的风险，当然如果是高危作业场景，也可以在钩尖预留的小孔位加装弹簧式防脱挡板，满足不同安全等级的作业要求。上端的螺纹段采用标准普通三角螺纹，牙型角60度，螺纹长度预留了足够的旋合余量，能保证与安装座的螺纹连接强度达到钩身额定载荷的1.5倍以上，螺纹末端做了退刀槽设计，避免螺纹加工末端的应力裂纹延伸到钩身主体，退刀槽的圆角半径经过校核，

　　不会在此处形成应力薄弱点。从安装边界来看，螺纹段的公称直径匹配常规0.5吨到2吨级轻型起重设备的输出端安装尺寸，钩身整体的回转半径控制在合理范围，吊装时钩身不会与周边的吊具横梁、设备外壳发生运动干涉，钩口的开口尺寸适配市面上绝大多数的吊装带、卸扣、焊接吊环的连接尺寸，无需额外配置转换接头即可直接使用。在实际使用过程中，这款吊钩的受力路径非常清晰：被吊物的载荷通过吊索传递到钩肚位置，再顺着钩身的曲面结构向上传递到螺纹连接段，最终分散到整个安装基座上，整个传力路径没有突兀的截面突变，长期承受交变载荷时也不容易出现疲劳裂纹。钩身的表面没有多余的凸起结构，吊装时不会刮蹭被吊物的表面，对于表面防护要求较高的精密设备吊装场景也能适配。

　　设计过程中针对钩身的几个关键受力位置做了载荷校核，包括螺纹根部的剪切强度、钩肚位置的拉弯组合强度、钩尖位置的变形量，确保在额定载荷下钩身的弹性变形量控制在允许范围内，不会出现钩口张开过大导致吊索脱落的问题。另外，螺纹段的顶部做了倒角导向，安装时可以快速对准安装座的内螺纹孔，减少现场安装的对位时间，提升作业效率。
