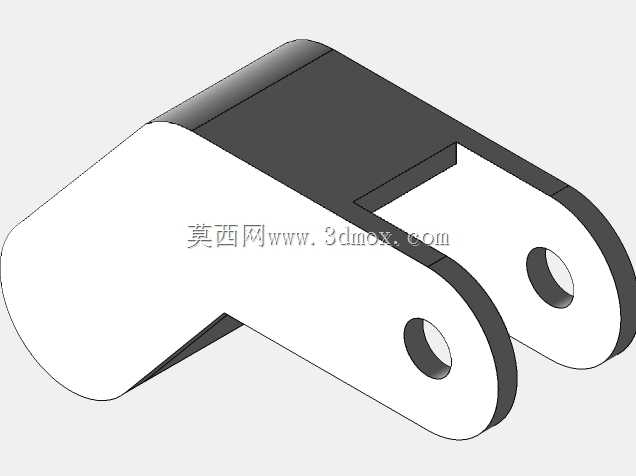

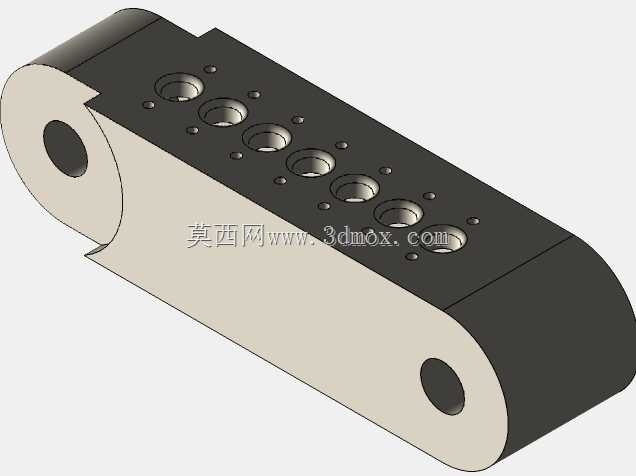

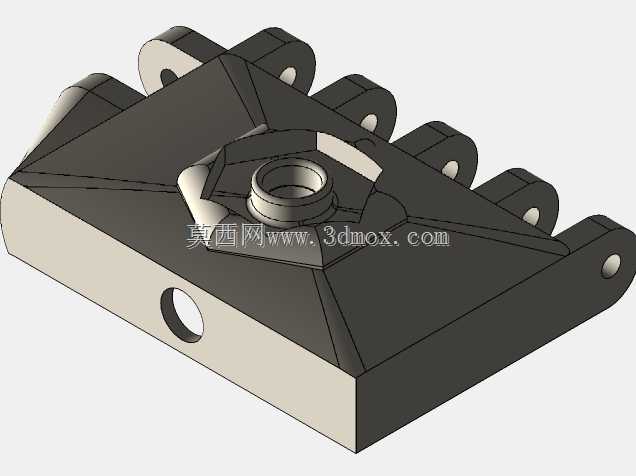

布拉索式螺旋输送导流构件三维结构

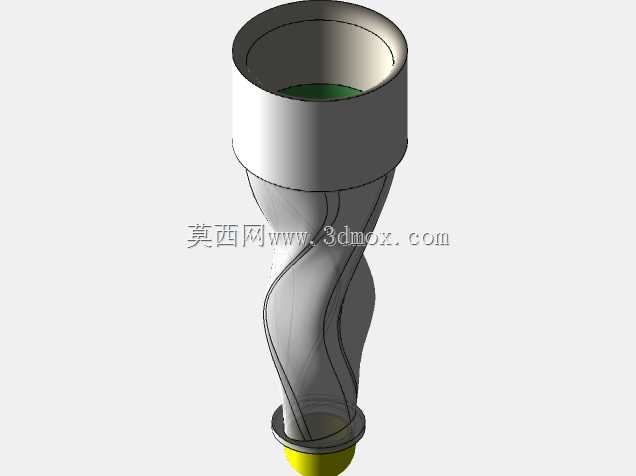

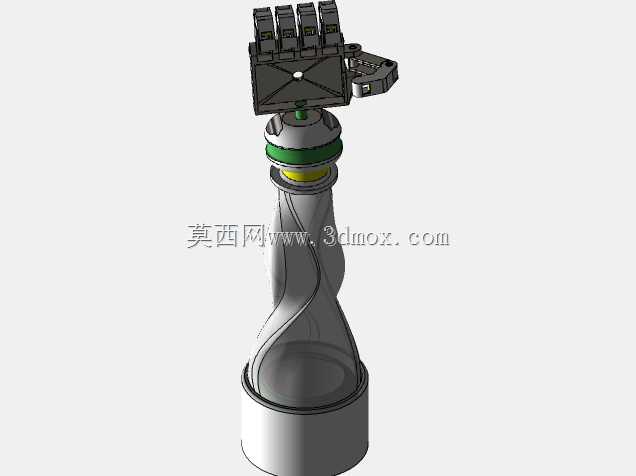

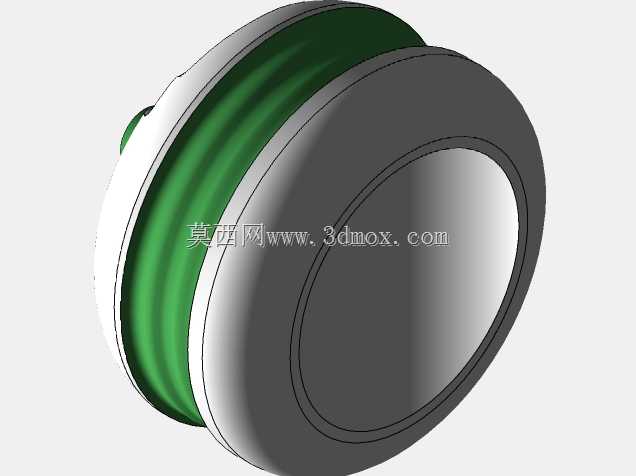

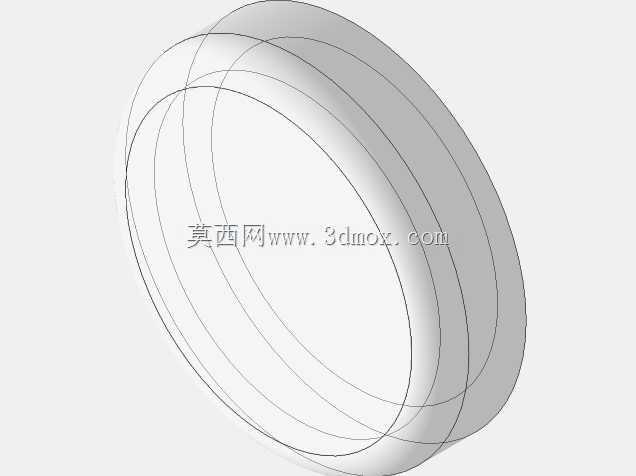

　　该构件的流道设计核心参考布拉索曲面的连续变径扭转特性，在小流量流体输送、微量介质导流场景中具备独特的应用优势，常见于实验室微量试剂输送单元、小型传感检测设备的采样流路、精密点胶设备的介质导流段，这类场景对介质流动的层流稳定性要求极高，普通直筒流道容易在变径位置产生涡流，导致介质残留、流量脉动，直接影响检测精度或者点胶一致性。从结构设计逻辑来看，上端的大口径直筒段是介质流入的缓冲腔，内壁做了0.2mm的圆角过渡，避免介质流入时因为截面突变产生流场紊乱，腔体内壁的粗糙度设计要求控制在Ra0.8以下，减少介质挂壁残留，尤其是针对带有一定粘度的试剂、胶体类介质，光滑内壁能有效降低输送后的残留量，减少不同批次介质之间的交叉污染。

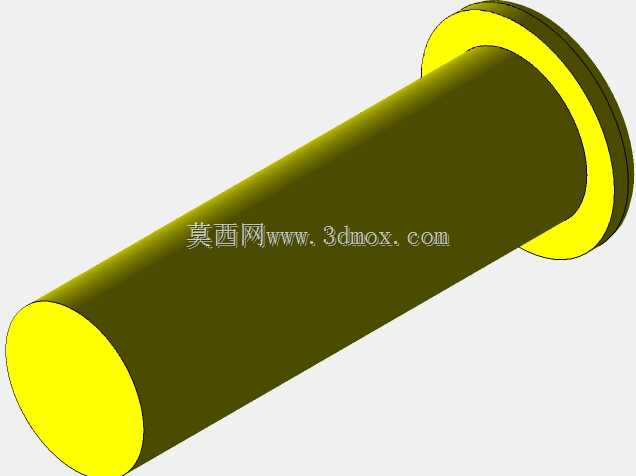

　　中间的扭转段是整个构件的核心功能区，螺旋扭转的角度经过流场仿真优化，每100mm长度的扭转角度控制在180度，既能够让介质在流动过程中形成稳定的螺旋推进状态，又不会因为扭转角度过大导致流阻急剧升高，螺旋曲面的壁厚保持均匀2mm，采用等壁厚设计一方面是为了满足注塑或者3D打印加工的工艺要求，避免壁厚不均导致的缩痕、应力集中问题，另一方面均匀的壁厚能让构件在承压时应力分布更均匀，额定工作压力可以达到0.3MPa，满足常规低压流体输送的强度要求。下端的小口径直筒段是介质流出端，端部设计了一圈宽度1.5mm的定位凸台，用于和下游管路或者检测腔体做插接定位，凸台的外径公差控制在h7级别，能够和标准的快插接头、硅胶管路实现可靠密封，

　　不需要额外增加密封件就能满足低压工况下的无泄漏要求，凸台下方预留的2mm长度的插接段，表面做了微滚花结构设计，能够增加和软管连接时的抱紧力，避免设备运行过程中因为管路振动导致接头脱落。从安装边界来看，整个构件的最大外径位于上端直筒段，安装时需要预留的径向空间比最大外径大5mm即可，不需要额外的固定支架，依靠上下两端的管路插接就能实现可靠固定，轴向安装长度可以根据实际的设备内部空间调整扭转段的长度，核心的螺旋曲面参数保持不变就能保证流场特性一致。在实际选型应用中，这类螺旋导流构件常配套在光学检测类传感器的采样流路中，介质从上端流入后经过螺旋段的导流，能够让介质中的待测颗粒均匀分布在流场中，避免颗粒沉积在流道底部导致检测数据偏差，

　　相比传统的直筒式采样腔，采用布拉索曲面结构的流道能够让检测数据的重复性提升30%以上，同时因为流道内部没有死角，清洗维护时只需要通入清洗液就能完成整个流道的清洁，不需要拆解构件，大幅降低了设备的维护工作量。设计过程中需要重点关注螺旋曲面和上下直筒段的衔接位置，这里是应力集中的高发区域，建模时需要做G2连续的曲面过渡，避免出现硬棱，一方面能减少流场的局部阻力，另一方面能降低构件承压时的应力集中系数，提升构件的疲劳寿命，针对有耐腐蚀要求的应用场景，建模时可以在不改变流道内壁尺寸的前提下，适当调整外壁的加强筋结构，在螺旋段的外侧增加3条均匀分布的轴向加强筋，提升构件的整体刚性，避免在高压工况下出现螺旋段变形导致流道尺寸变化。
