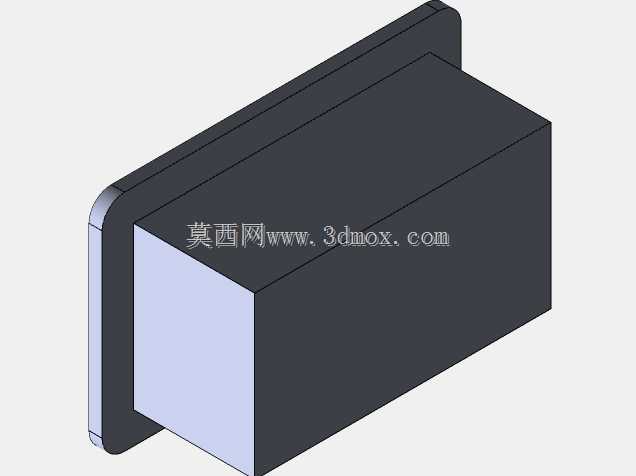

塑料封装式传感元件壳体结构设计

　　在工业传感检测场景中，这类塑料封装壳体是接触式、非接触式传感元件的核心承载防护结构，日常在自动化生产线工位检测、设备运行状态监测、小型机电产品内置传感模块里都能见到这类结构的应用，它的核心作用是给内部敏感传感芯片、接线引脚提供稳定的安装空间，同时隔绝外界粉尘、轻微潮气以及装配过程中的外力磕碰，避免内部精密传感元件出现性能偏移或者物理损坏。从实际使用的角度出发，这类壳体的设计首先要匹配内部元件的安装边界，内部腔体的尺寸需要完全容纳传感核心组件、引脚焊接区域以及必要的走线空间，不能出现腔体过小挤压元件，或者腔体过大导致元件在内部晃动移位的问题，外壳的侧壁厚度经过均匀化设计，避免注塑成型过程中出现缩痕、翘曲等缺陷，

　　保证批量生产时的尺寸一致性。壳体的前端面是传感检测的工作面，设计为平整的薄壁结构，不会对传感信号的传递造成额外衰减，不管是光电类、接近类还是磁性传感元件，这个平整端面都能保证检测距离的稳定性，不会因为外壳端面的弧度、厚度不均导致检测参数出现离散性偏差。侧边的圆角过渡设计一方面是为了优化注塑时的熔体流动路径，减少填充末端的缺胶风险，另一方面也能避免装配时尖锐棱角划伤操作人员或者损坏配套的接线线束，壳体的外轮廓尺寸适配常规的传感器安装卡槽，不需要额外定制安装支架就能直接卡在标准导轨或者设备预留的安装槽位里，大幅降低现场装配的工作量。从结构设计的思路来看，这类壳体采用分体式扣合结构，主体腔体和端盖之间通过定位止口配合，

　　装配时不需要额外打胶就能实现基础的密封防护，止口的配合公差控制在合理范围内，既不会因为公差过小导致装配困难，也不会因为公差过大出现配合松动、防护等级不达标的问题。壳体的材质选用常规的工程塑料，具备一定的绝缘性能和结构强度，能够承受常规工业场景下的温度波动，不会因为设备运行时的轻微发热出现壳体变形，同时塑料材质本身的绝缘特性可以避免内部电路和外部金属安装结构之间出现短路风险。在安装边界的考量上，壳体的背部预留了粘贴或者卡扣安装的平面，既可以用工业双面胶直接粘贴在设备的平整安装面上，也可以搭配小型卡扣固定在狭小的设备内部空间里，整体外形为规整的长方体结构，在多传感器密集排布的场景下，能够最大化利用安装空间，

　　不会因为异形结构出现相邻传感器干涉的问题。实际选型使用时，这类壳体封装的传感器可以直接替换同尺寸规格的同类产品，不需要修改设备上的安装孔位或者预留空间，对于设备后期的维护更换非常友好，结构设计上没有多余的冗余特征，所有的外形特征都服务于安装便利性、防护性能以及内部元件的承载需求，没有为了外观增加不必要的曲面或者凸起结构，尽可能压缩了整体的外形体积，适配小型化设备内部紧凑的安装空间。在注塑生产的工艺性上，壳体的所有侧壁都设计了合理的脱模斜度，避免脱模时出现表面拉伤，外表面没有复杂的纹理或者倒扣结构，简化了模具的结构复杂度，能够有效降低批量生产的制造成本，同时保证每一个产出的壳体尺寸都能稳定在设计公差范围内，不会因为工艺波动导致和端盖、内部元件的配合出现问题。
