这类微流道结构的传感检测单元,目前在生化快速检测、微流体参数采集场景里应用占比逐年提升,很多现场快检设备、在线流体监测终端都会用到同原理的核心结构。从实际使用场景来看,这类结构需要同时兼顾流体导流、检测位点排布、信号采集窗口预留三个核心需求,设计时不能只看流道的排布形态,还要结合实际装配时的密封边界、外接管路的对接位置来调整整体轮廓。

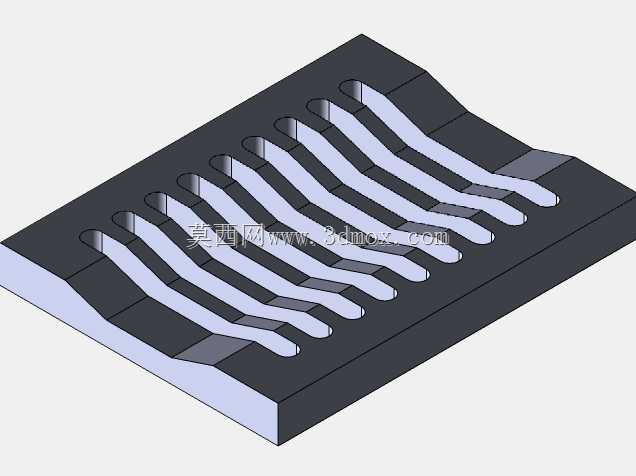

先看结构本身的功能特性,图中呈现的是多通道并行的流道布局,单条流道采用弯折渐变的形态,不是等径直槽,这种设计首先是为了延长流体在检测区域的停留时长,让待测介质和传感位点有足够的反应或接触时间,避免流体流速过快导致检测信号采集不充分;其次并行排布的8条流道可以同时完成多组样本检测,或者同一样本的多参数并行采集,大幅提升检测效率,适合批量筛查类的应用场景。流道的深度和宽度是按照微升级别流体通量设计的,整体基底采用分层结构,底层是硬质承载基材,上层是流道成型层,最上层预留密封贴合面,实际装配时会和覆盖膜或者光学检测盖板做键合密封,不会出现流体渗漏的问题。
设计思路上,首先确定的是检测端的信号采集位置,所有流道的末端检测区都对齐在同一条直线上,这样配套的光电采集模块或者电极检测模块不需要做复杂的位移调整,固定位置就能完成所有通道的信号读取,能简化配套检测设备的结构复杂度。流道的弯折段做了圆弧过渡,没有直角转角,避免流体在转角处形成滞留死区,防止样本残留导致的交叉污染或者检测数据偏差。流道的入口端做了扩口导向结构,方便和外接的注液管路或者加样针做对接,降低加样时的流体溢出风险。
从安装边界来看,整体结构的外轮廓是规则矩形,四个边角可以做定位孔设计(图中未呈现但属于常规配套结构),安装时可以直接嵌入检测设备的卡槽内,不需要额外的复杂固定结构,整体厚度控制在毫米级别,不会占用过多的设备内部空间,适合便携式快检设备的紧凑安装需求。流道的排布间距经过计算,相邻流道之间的壁厚足够支撑密封压力,不会因为键合时的压力导致流道塌陷或者相邻流道窜通。
实际选型应用时,要注意这类结构的流道表面粗糙度要求,流道内壁需要做低吸附处理,避免待测介质中的有效成分附着在流道壁上影响检测精度;同时基底材料的选择要匹配待测介质的化学特性,避免被流体腐蚀导致结构损坏或者流体污染。如果是用于电化学检测场景,流道的检测区位置可以预埋电极层,和流道结构一体成型,减少后续装配的工序;如果是光学检测场景,流道对应的检测区位置要预留透明视窗,保证光信号可以顺利穿透完成采集。
很多工程师在做这类微流道传感结构设计时,容易只关注流道的形态,忽略进出口的流阻匹配,导致并行的多通道之间流体流速不一致,部分通道流体先到检测区,部分通道滞后,影响最终的检测同步性。这个结构在设计时对每条流道的总长度、弯折次数、截面变化做了统一匹配,保证所有流道的流阻一致,加样后各通道的流体推进速度基本同步,不会出现明显的时间差。另外流道的出口端做了汇流或者废液收集的对接结构,检测后的废液可以统一导出,不会污染设备内部的其他组件。
这类结构除了用于生化检测领域,在工业领域的微流体参数监测,比如微量润滑油的成分检测、微流量冷却液的状态监测场景也可以适配,只需要调整流道的截面尺寸和基材材质,就能匹配不同的流体特性和检测需求。整体结构没有复杂的异形曲面,加工时可以采用精密注塑或者微铣削工艺成型,量产一致性好,不需要复杂的后处理工序,能有效控制生产制造成本。
