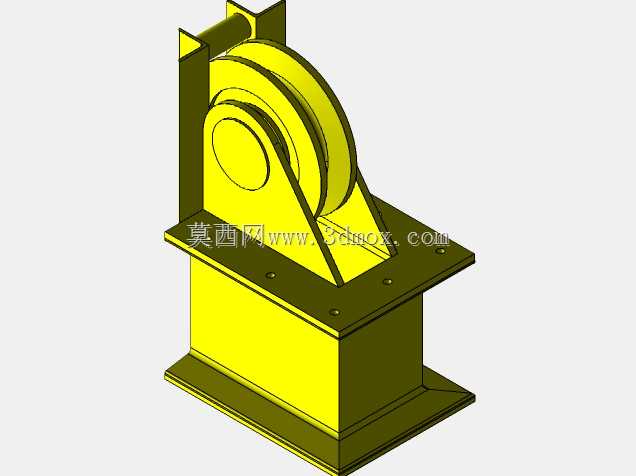

石油天然气输送管线重型支撑滚轮结构

　　该结构主要应用于石油、天然气长输管线场站、炼化装置区的管道敷设场景，针对大口径、高自重的工艺管线提供滚动支撑，解决管线因热胀冷缩产生轴向位移时的滑动摩擦问题，避免管道防腐层被支座刮损，同时降低管线应力集中风险，适配长距离输送管线的位移补偿需求。从功能特性来看，核心承载滚轮采用圆弧面轮廓设计，轮面曲率与常规管线外径曲率匹配，接触时为面接触而非线接触，可有效分散管线自重带来的局部压强，避免长期承载下轮面或管体外壁出现压痕变形；滚轮内置转动副，转动阻尼控制在较低区间，管线产生轴向位移时滚轮可同步转动，将传统滑动支座的干摩擦转化为滚动摩擦，大幅降低位移阻力，减少管线固定端的附加载荷。设计思路上整体采用分体式焊接结构，底部为箱型承载基座，

　　上下两端带安装法兰板，法兰板上预留对称布置的螺栓安装孔，可直接通过膨胀螺栓或焊接方式固定在混凝土支墩或钢结构管廊架上，安装边界适配现有场站管架的通用安装尺寸，无需额外改造基础结构；滚轮两侧设置立式支撑立板，立板与基座顶板采用满焊连接，焊缝高度根据承载等级匹配，立板上加工滚轮轴安装孔，轴与孔采用过渡配合，端部加装轴向定位挡圈防止滚轮轴窜动；滚轮与立板之间预留微小间隙，避免转动时出现卡滞，同时在间隙处预留润滑脂加注通道，可定期补充润滑脂降低转动副磨损。外形尺寸方面，整体基座为矩形箱型结构，横向与纵向安装孔距符合管廊支座的通用安装规范，滚轮顶端的支撑高度适配常规管线敷设的标高要求，整体结构重心落在基座中心区域，承载时不会出现偏载倾覆问题；所有外露钢板边缘均做倒角处理，去除焊接飞溅与毛刺，避免安装过程中划伤施工人员或管道防腐层，结构件焊接后做整体去应力处理，消除焊接残余应力，避免长期承载下出现结构变形。
