25V双输出工频电源变压器结构设计

　　这款25V规格的双输出变压器，主要面向小功率低压供电场景设计，常见于小型工控控制回路、实验台供电模块、民用小功率电子设备的电压转换环节，承担将市电交流电压降压至25V等级的核心作用，为后续整流、稳压电路提供适配的交流输入源。从实际使用场景来看，这类小容量变压器多应用在对供电稳定性有一定要求、负载电流在2-4A区间的设备中，比如小型传感器供电回路、台式仪器的内置电源模块、教学实验装置的电源单元，不需要超大功率输出，但对安装适配性、接线可靠性有明确要求。

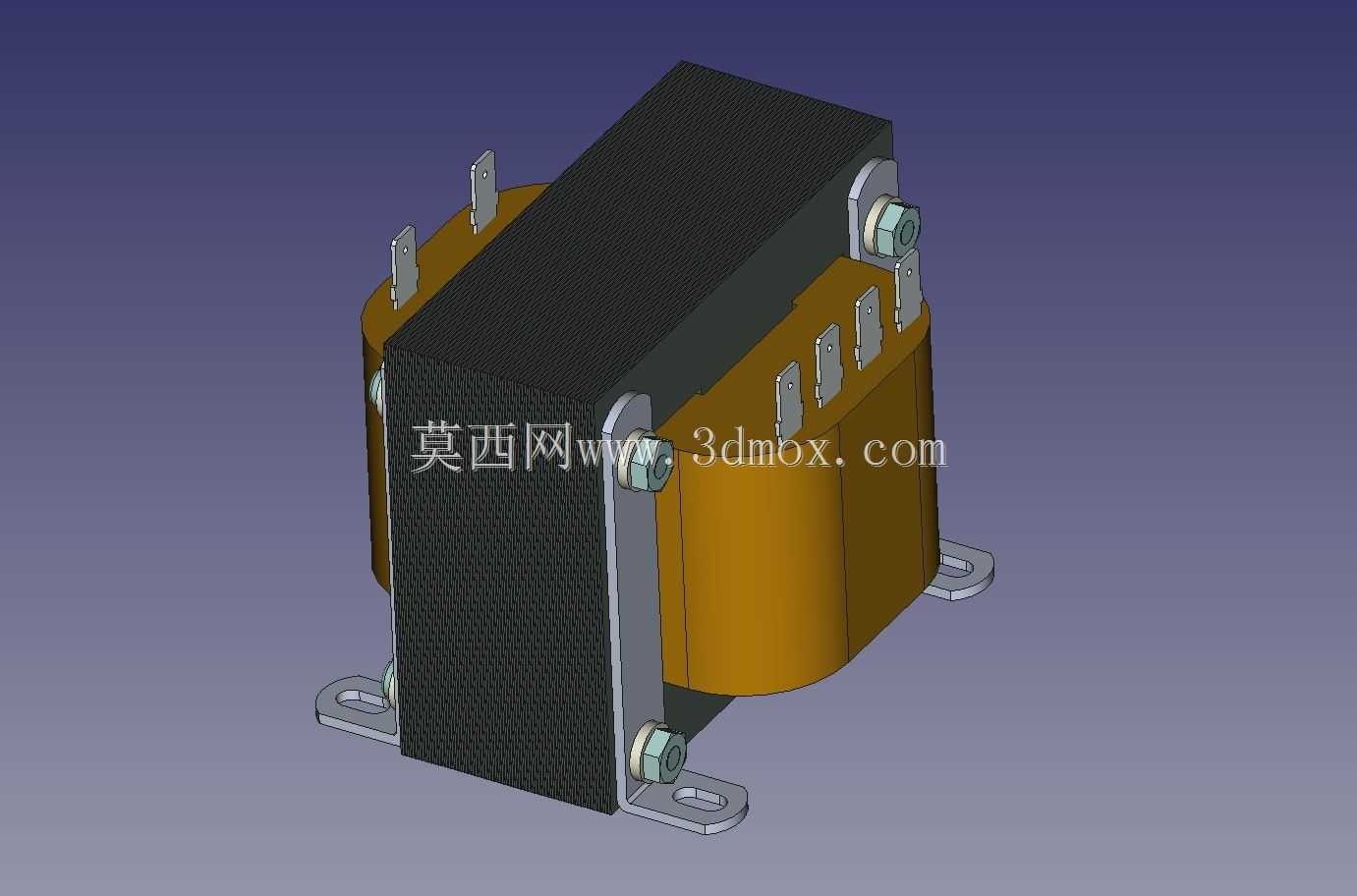

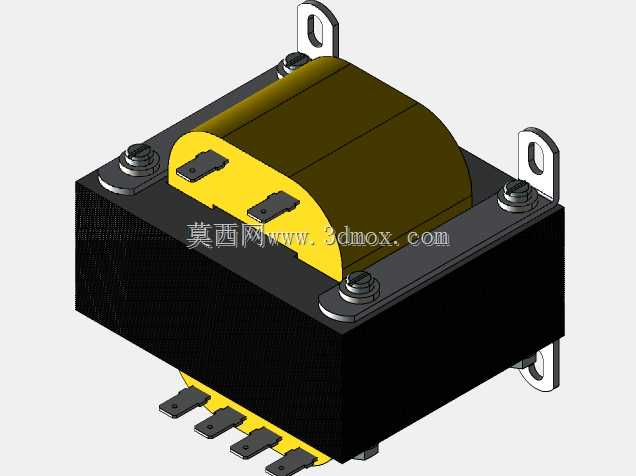

　　从结构设计思路来看，整体采用卧式安装布局，底部设置两个对称的L型金属安装支架，支架上预留长圆形安装孔，可适配一定范围内的安装孔位偏差，降低机柜或设备内部的安装对位难度，安装时只需通过螺栓穿过支架孔位固定在设备底板或安装梁上即可，不需要额外定制安装座。核心的绕组部分采用双组输出绕制结构，两组绕组独立引出接线端子，端子采用插片式结构，分别排布在绕组两侧的绝缘基座上，接线时可直接适配标准插簧端子，不需要焊接，提升现场装配的效率，同时也方便后期维护时的线路拆换。铁芯部分采用叠片式结构，外部包裹绝缘防护层，两侧通过金属夹件配合锁紧螺栓将铁芯与绕组夹紧固定，夹件同时与底部安装支架连为一体，保证整体结构的刚性，避免设备运输或运行过程中因震动出现绕组松动、铁芯移位的问题。

　　从安装边界尺寸来看，整体结构紧凑，卧式布局的高度较低，适合安装在内部空间高度有限的设备舱内，不会占用过多垂直空间；接线端子的排布预留了足够的接线操作空间，插片端子之间保持足够的电气安全间隙，避免接线后出现极间短路的风险。两侧的锁紧螺栓不仅起到夹紧铁芯的作用，同时也作为整体结构的受力连接件，将上部的铁芯绕组重量均匀传递到底部的安装支架上，避免长期使用后支架出现形变。需要注意的是，模型中呈现的接线端子为演示用结构，实际选型时可根据具体的接线需求更换不同规格的插片或接线柱，不需要改动主体的铁芯与绕组结构，适配性较强。

　　在功能特性上，双组输出的设计可以同时为两路独立的低压回路供电，不需要额外配置多个变压器，有效节省设备内部的安装空间；绕组与铁芯之间、绕组与外部夹件之间都设置了绝缘隔离结构，满足低压电气设备的绝缘安全要求，运行时可避免出现漏电、击穿等安全隐患。夹件与安装支架都采用金属材质，表面做防锈处理，既保证结构强度，也能适应一定的潮湿、多尘的工业使用环境，不会轻易出现锈蚀失效的问题。在进行设备结构设计时，这款变压器的安装孔位、外形尺寸可直接作为布局参考，提前在设备底板上预留对应的安装位置与接线空间，不需要反复测绘实物，能有效缩短结构设计的周期，同时也可作为电气布线设计的参考依据，提前规划接线走向与固定方式，避免后期装配时出现线路干涉、安装空间不足的问题。
