多自由度工业机械臂关节执行端结构设计

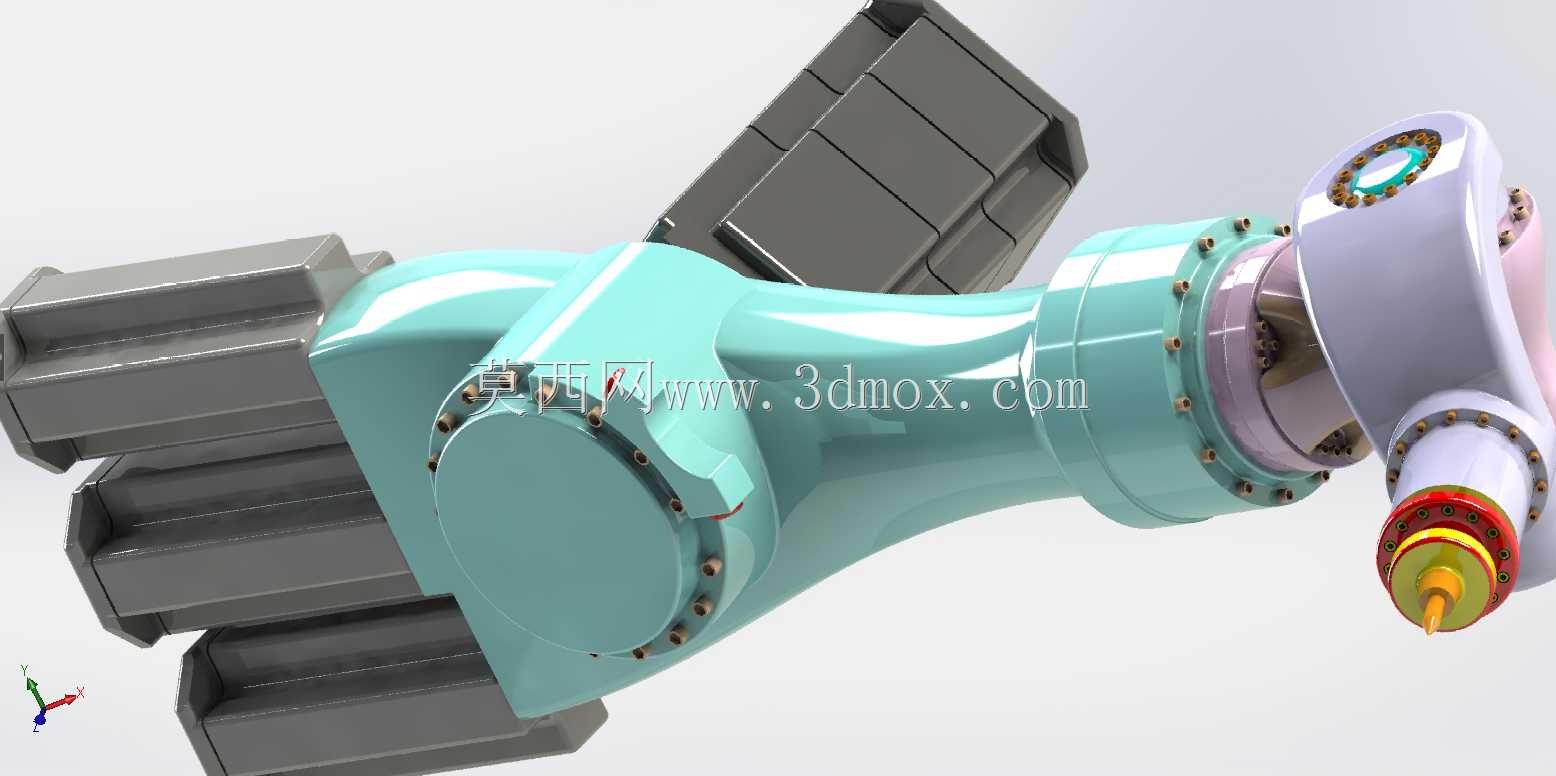

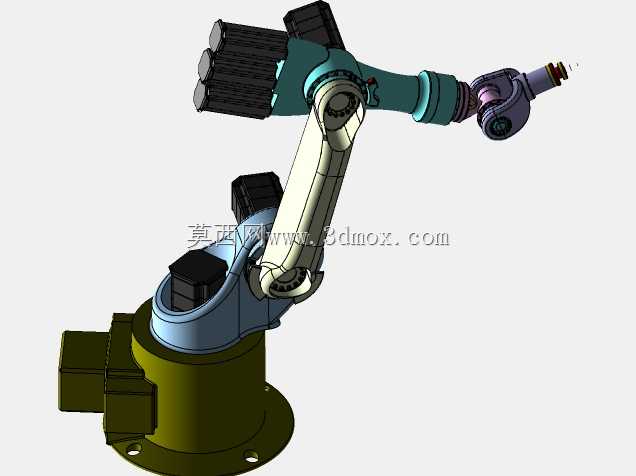

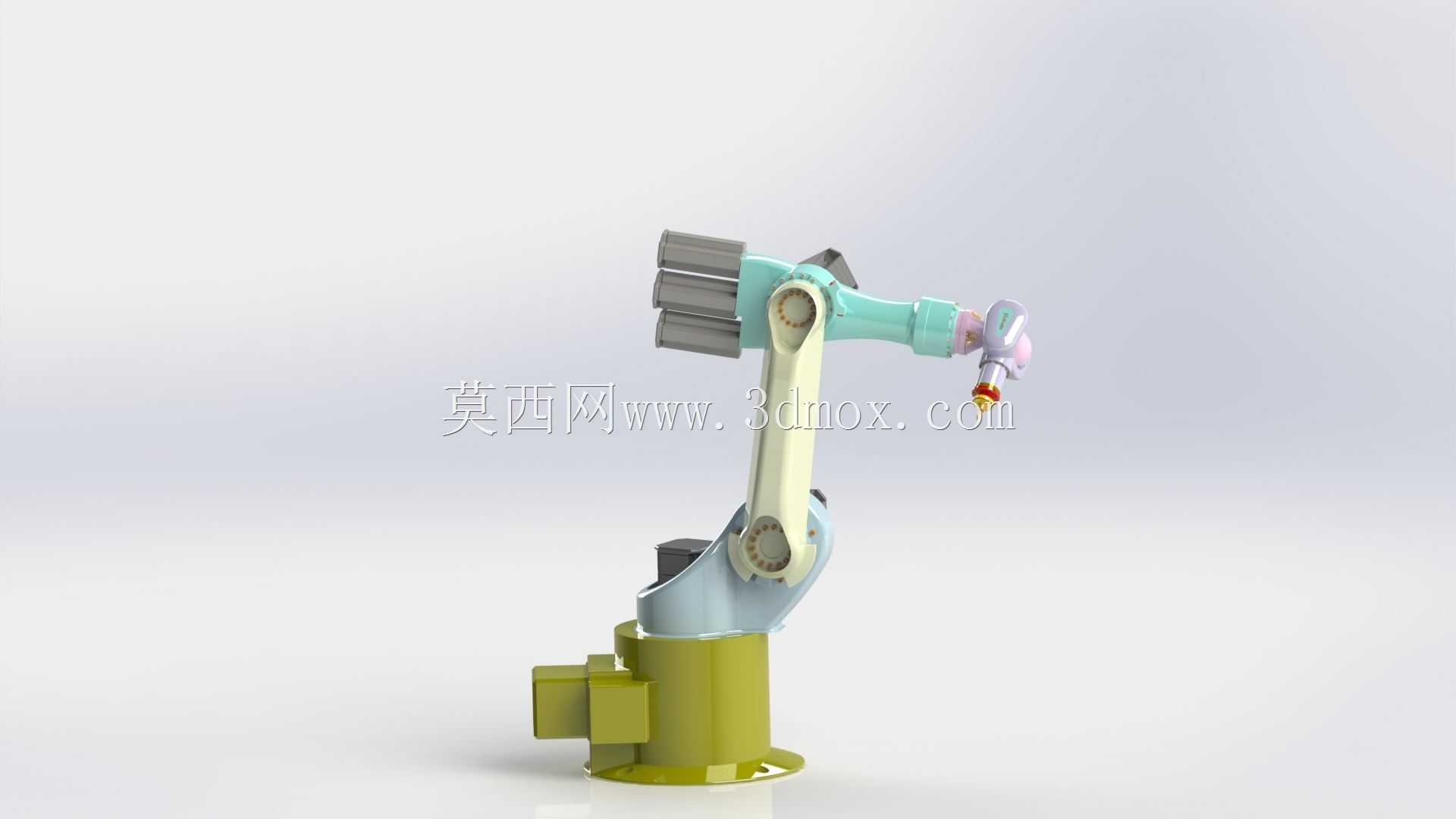

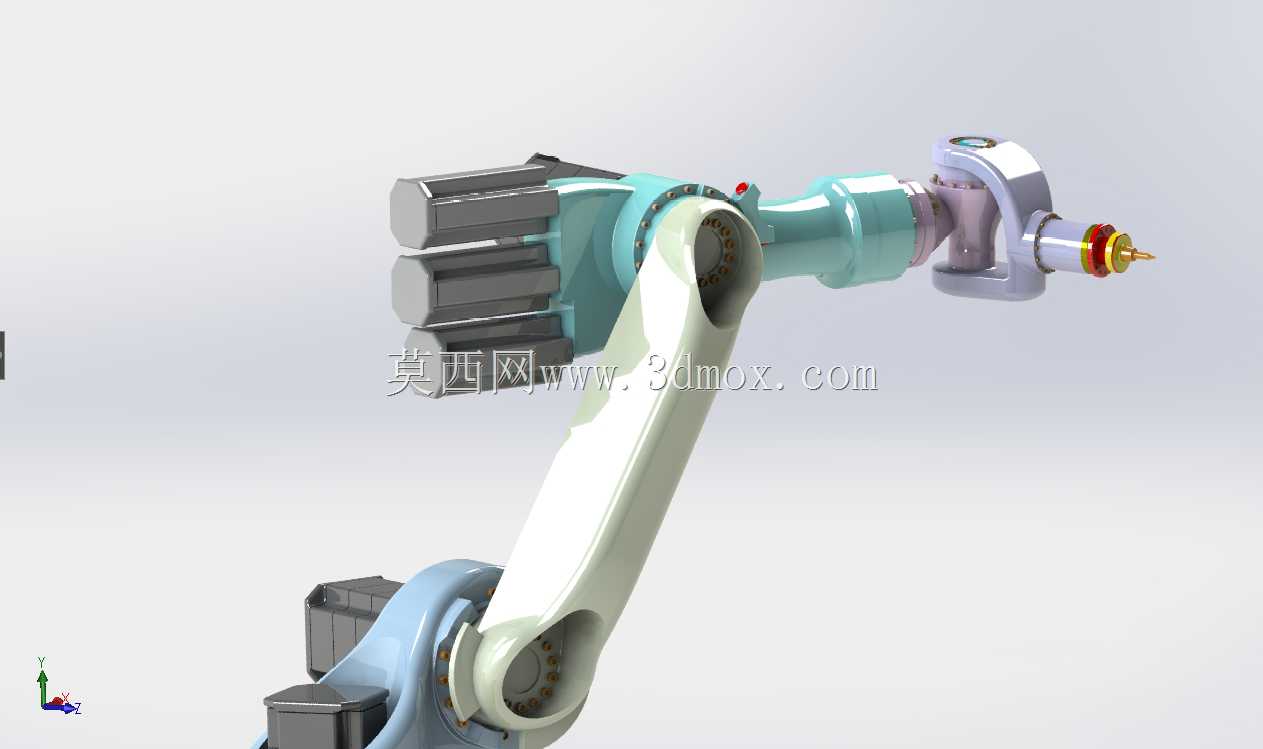

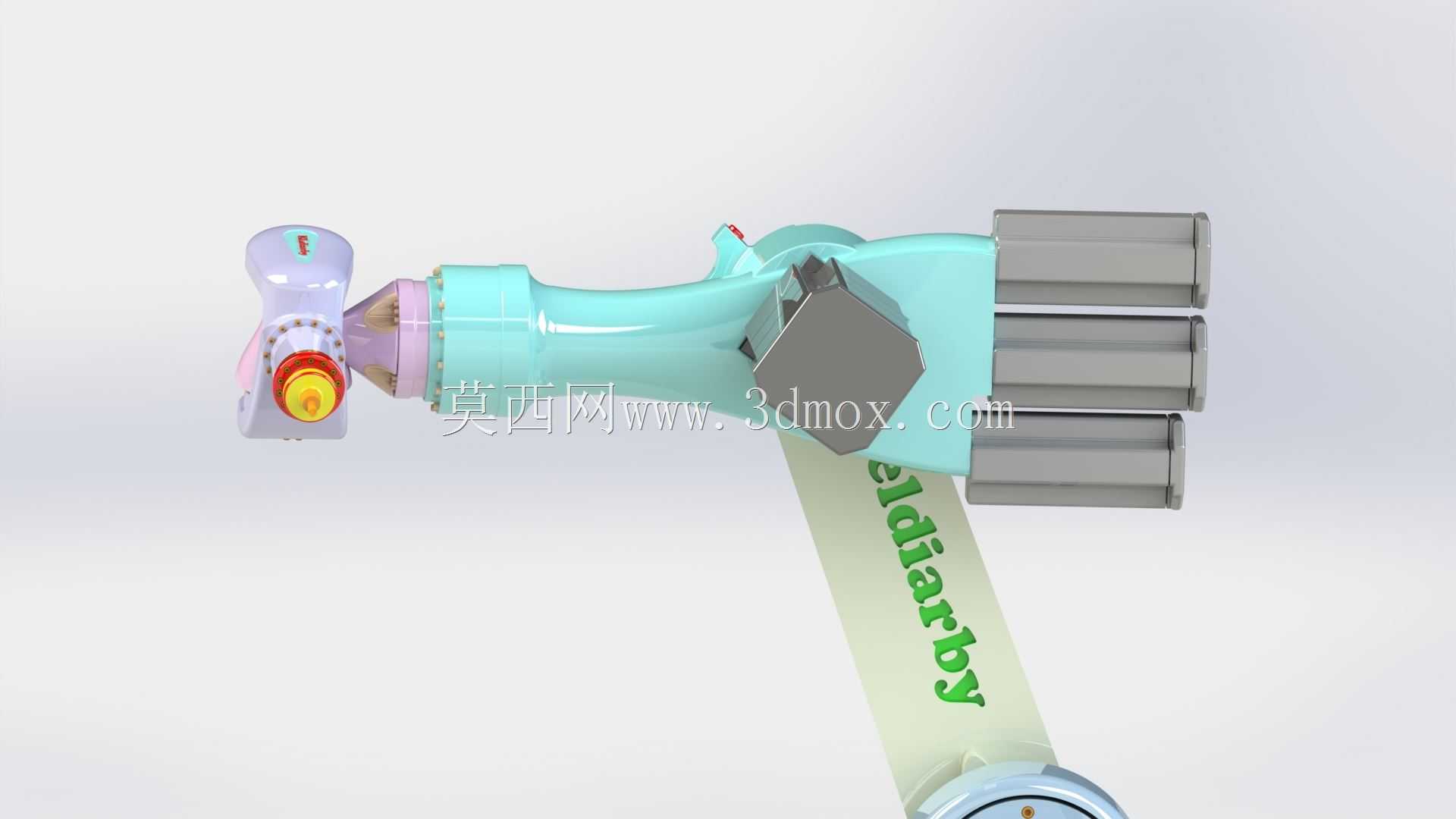

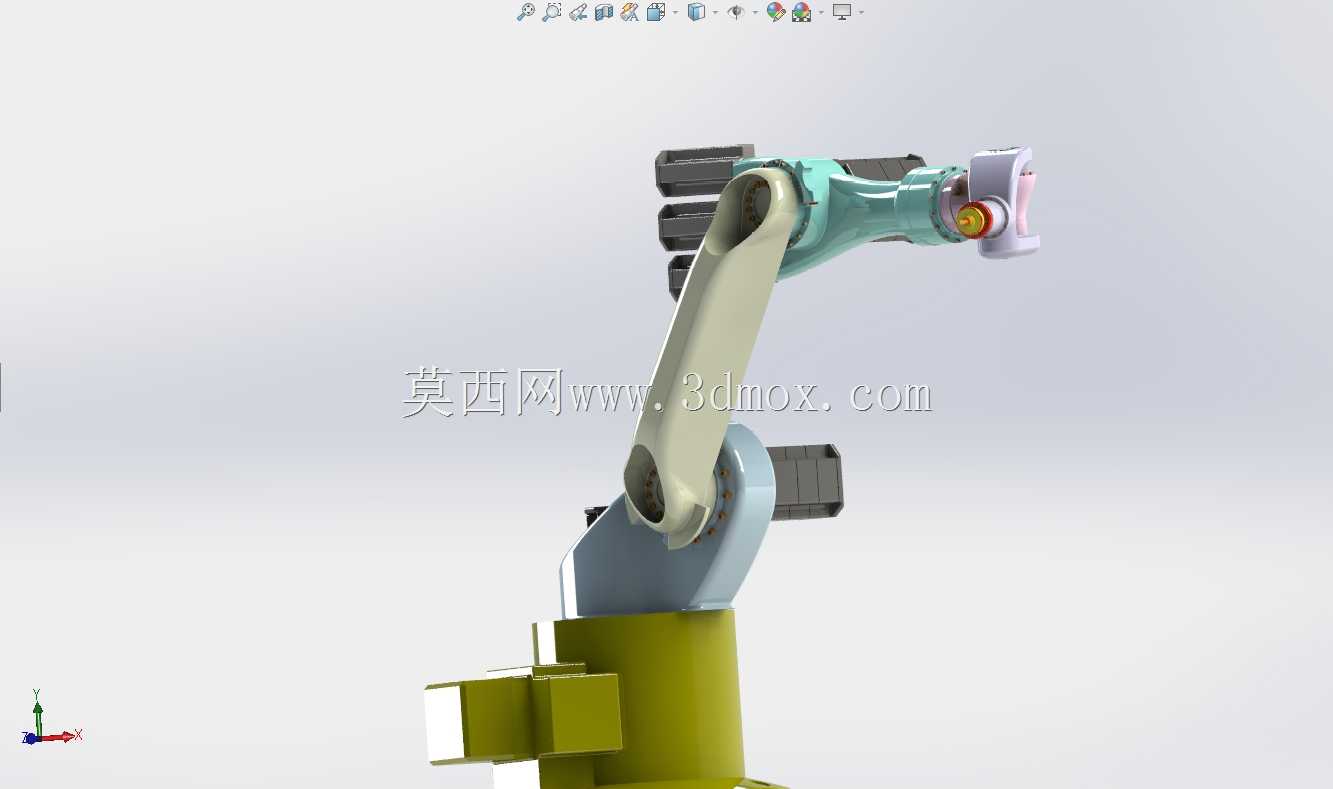

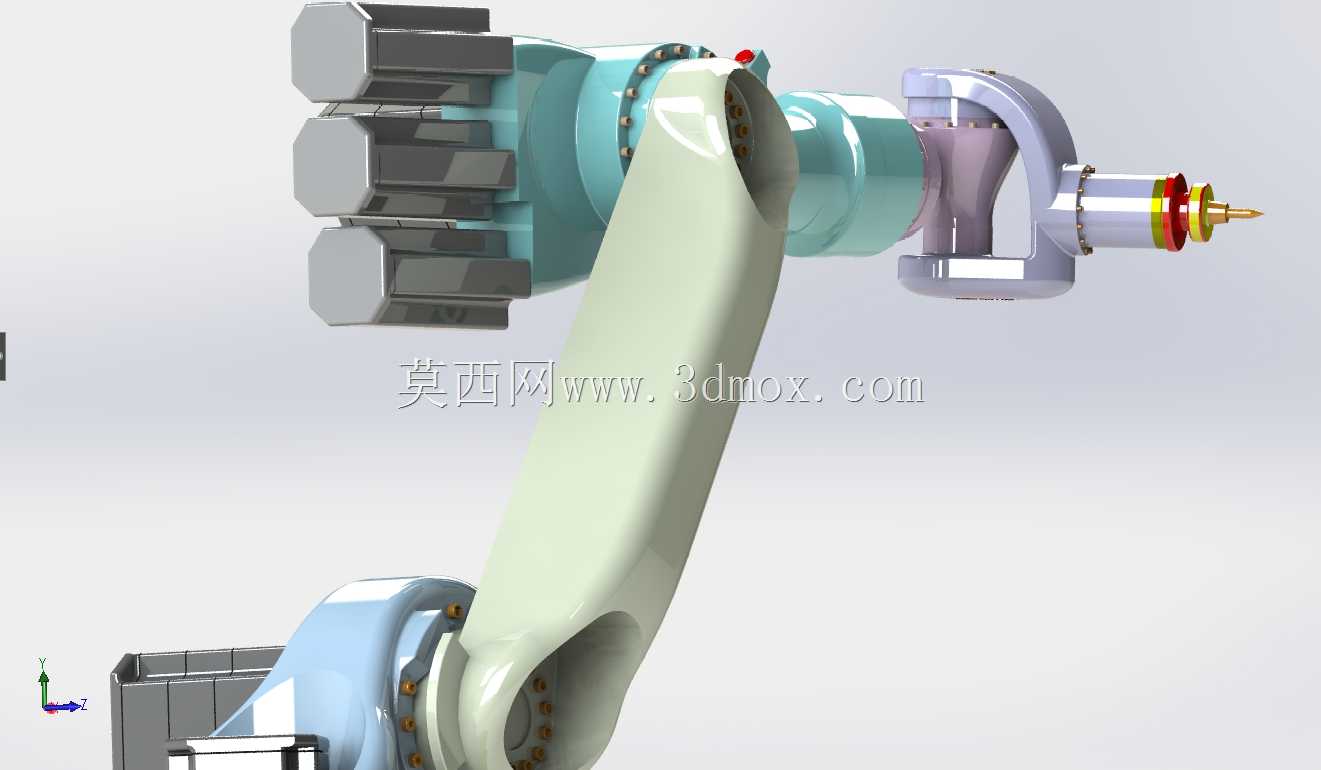

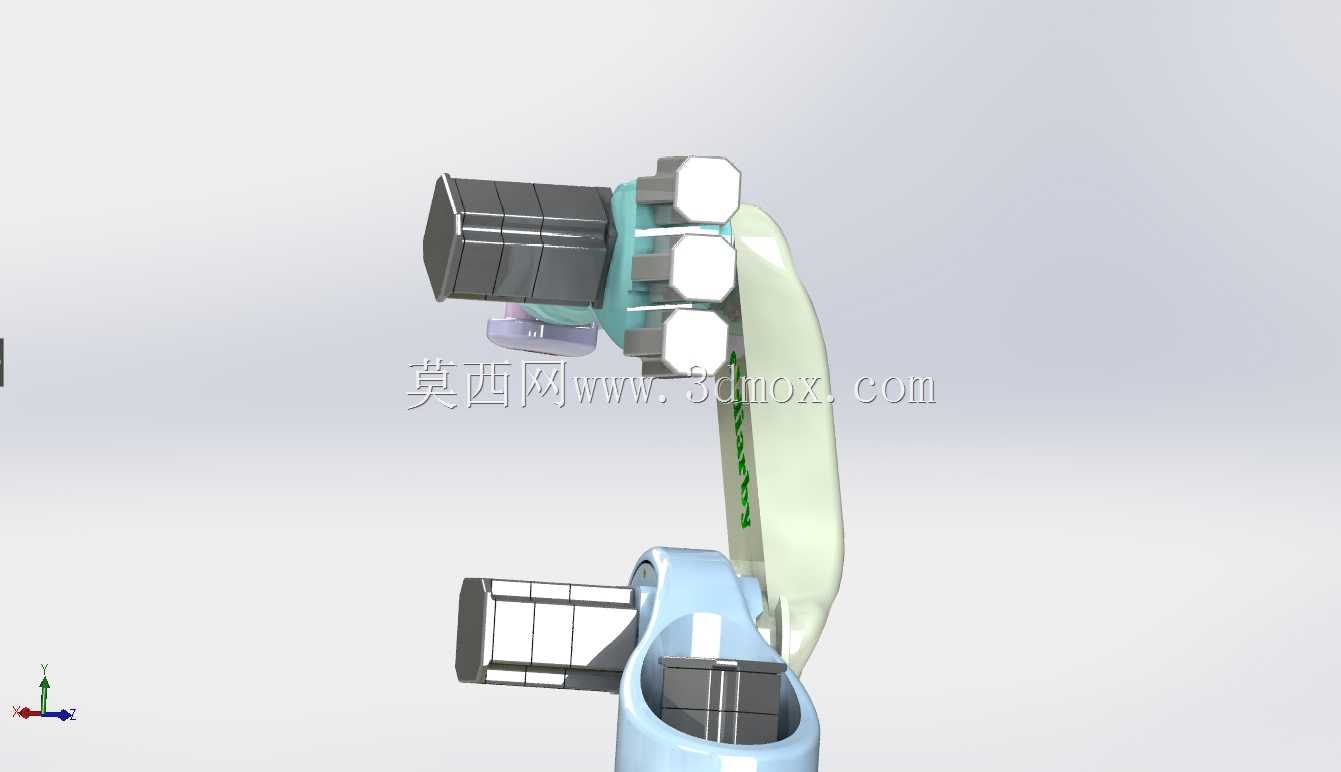

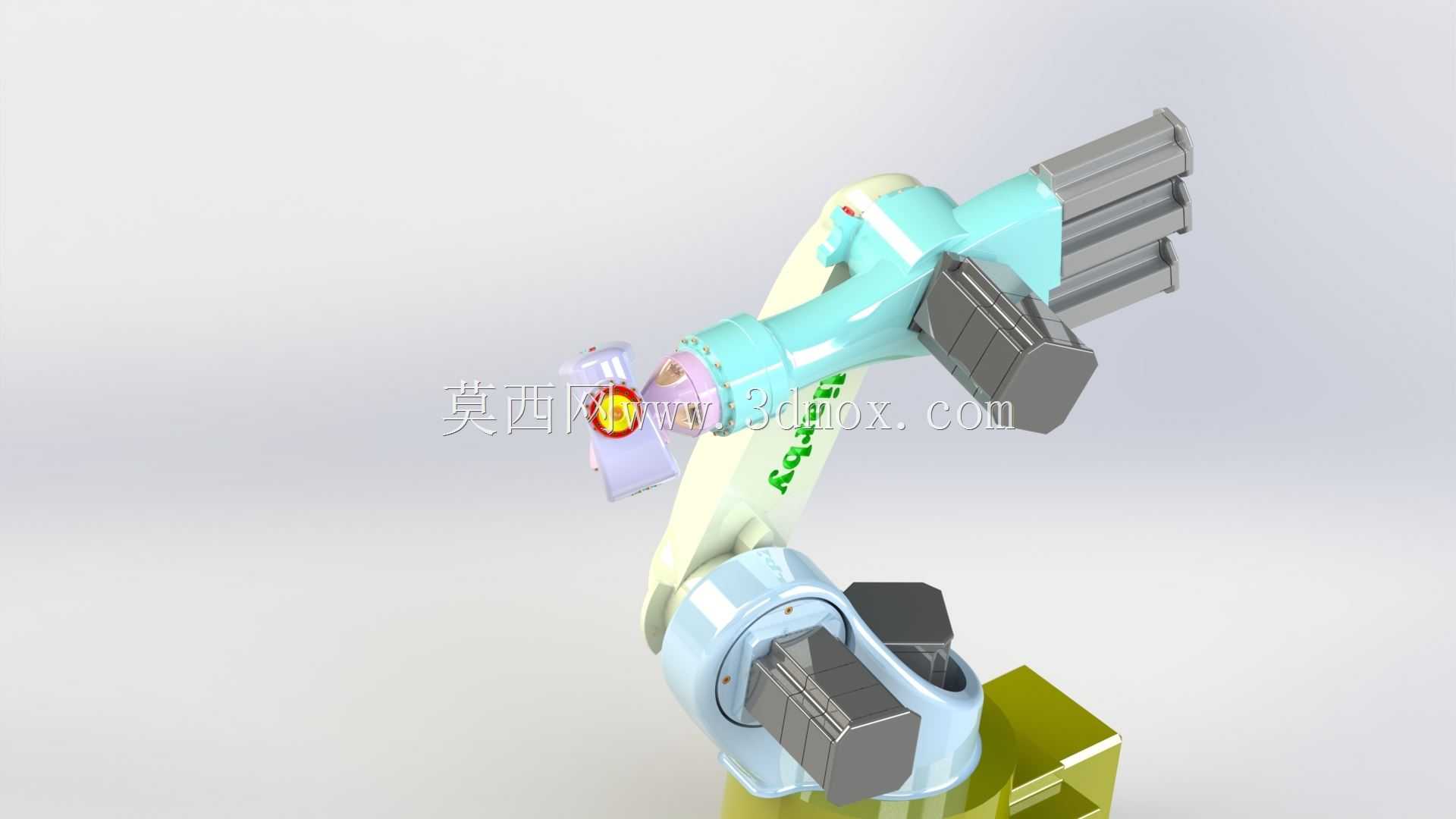

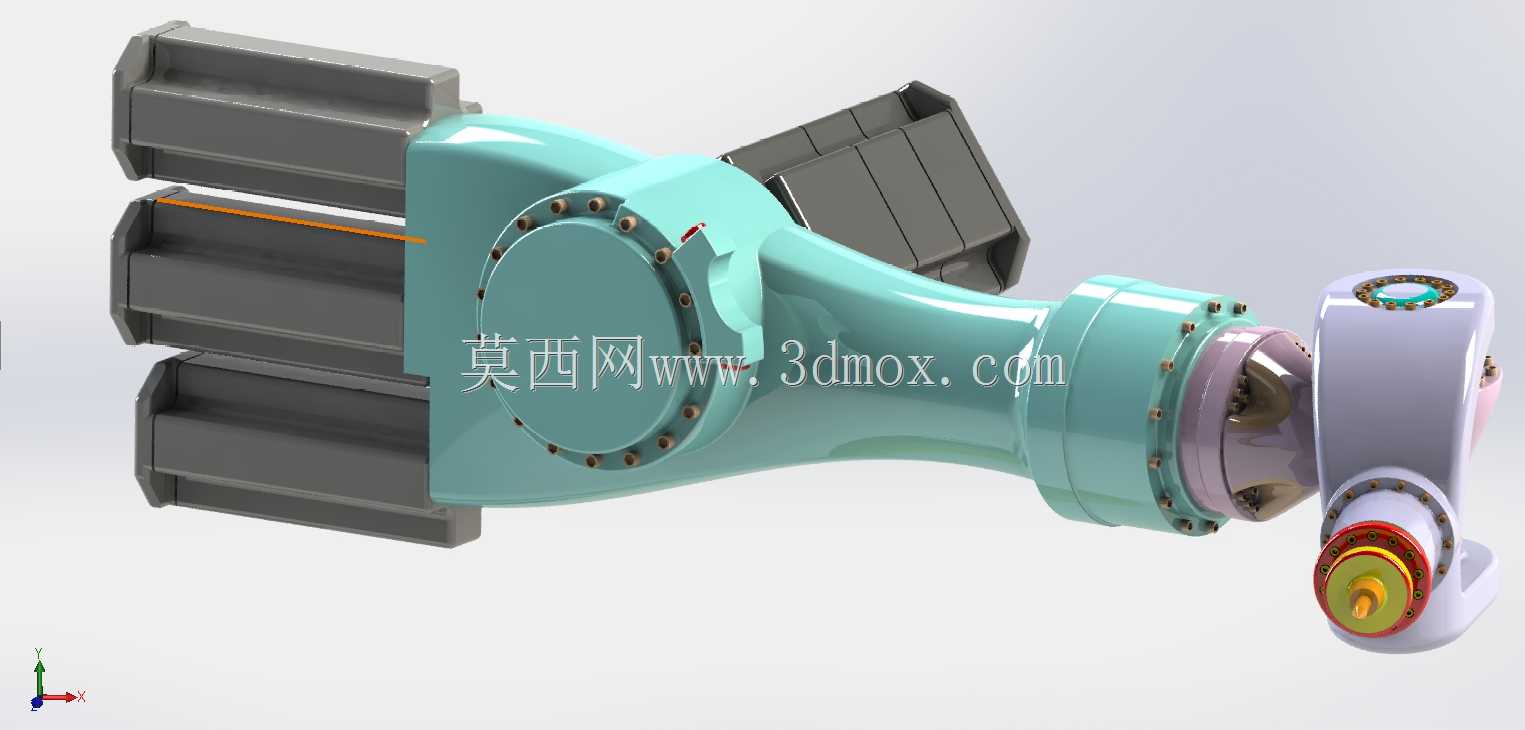

　　该机械臂关节执行端结构，主要面向3C电子精密装配、小型零部件上下料、轻载涂胶点胶等工位的作业需求，这类场景普遍对末端执行器的回转精度、动作响应速度有较高要求，常规的单自由度回转关节很难适配多姿态调整的作业需要。从结构布局来看，该执行端集成了回转支撑、传动连接、末端装夹三个核心功能区段，靠近基座侧的法兰安装面预留了标准螺栓孔位，可直接与机械臂大臂的输出端对接，安装边界的同轴度公差控制在0.02mm以内，能有效降低高速回转时的径向跳动量。设计过程中针对关节处的走线需求做了内置走线路径规划，动力线缆与信号线缆可从关节内部的中空通道穿过，避免外部走线在关节往复回转时出现线缆缠绕、磨损的问题，这一设计在多关节联动的连续作业场景下，

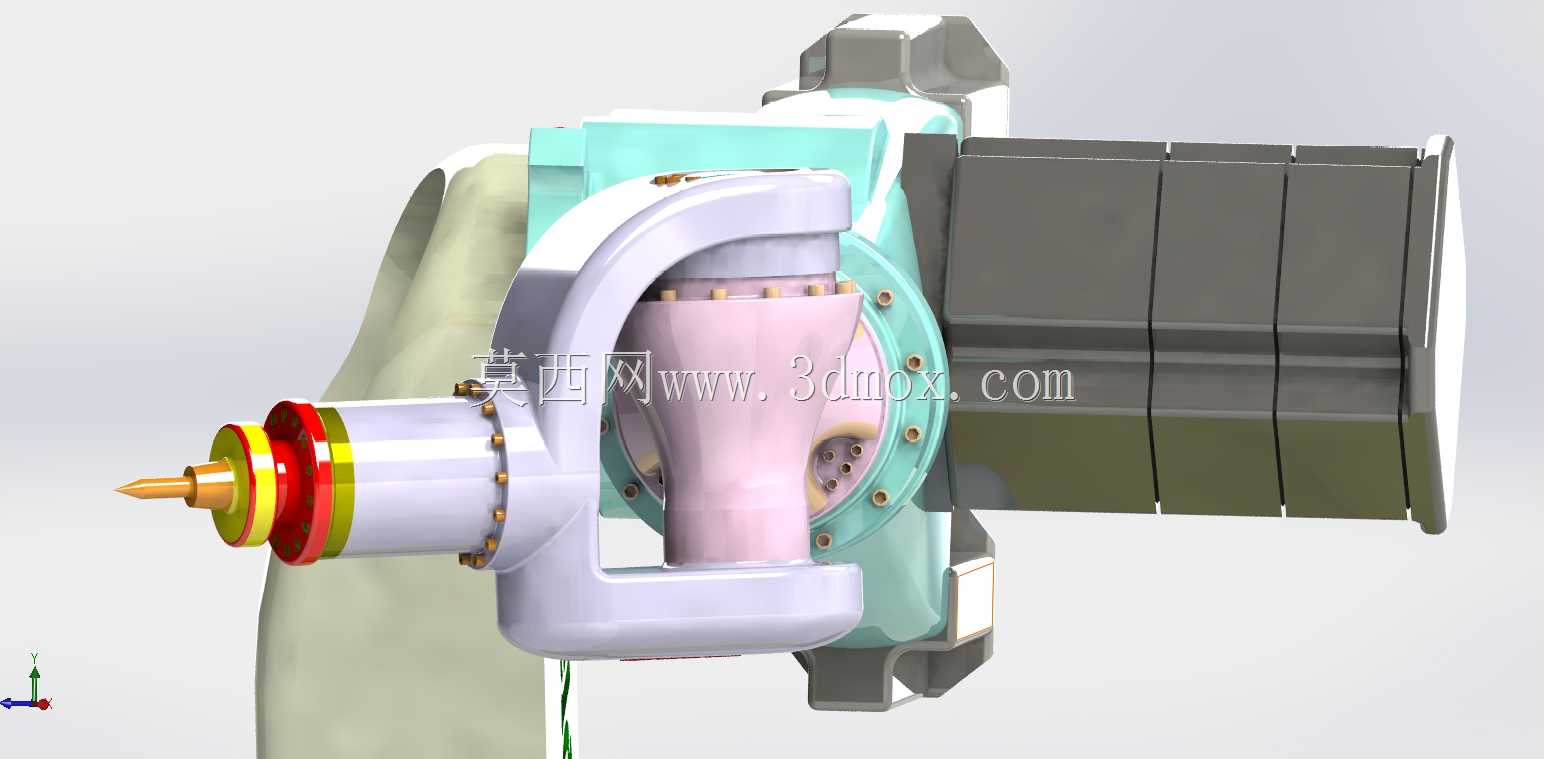

　　能大幅降低线缆维护的频次。末端执行接口采用了快换式结构设计，可根据不同作业需求快速夹装夹爪、吸盘、焊枪头等不同作业工具，无需对关节主体结构做拆解调整，适配多品类小批量的柔性生产需求。关节的外壳防护结构做了曲面过渡处理，没有突出的棱角结构，一方面能减少作业过程中与周边工装、工件的磕碰概率，另一方面也能降低车间粉尘、切削液在壳体表面的附着堆积，日常清洁维护更加便捷。传动部分的连接结构做了等强度优化，在保证关节额定负载能力的前提下，尽可能削减了非受力区域的材料厚度，整体结构重量比同负载等级的常规铸钢关节降低近三成，能有效降低机械臂大臂的负载余量要求，提升臂体整体的动作响应速度。关节处的密封结构采用了多层嵌套设计，可适配有少量切削液飞溅、

　　粉尘浓度较高的车间作业环境，无需额外加装外置防护套即可满足IP54的防护等级要求。在尺寸边界上，该关节执行端的最大回转外径控制在180mm以内，轴向安装长度控制在260mm，不会占用过多的臂端作业空间，在狭窄的工装夹具间隙内也能完成多角度的姿态调整，适配紧凑型生产线的布局需求。结构中所有的连接螺栓孔位都做了沉头处理，螺栓安装后不会突出壳体表面，避免动作过程中勾挂周边管线或工件。
