多自由度工业机械臂结构设计方案

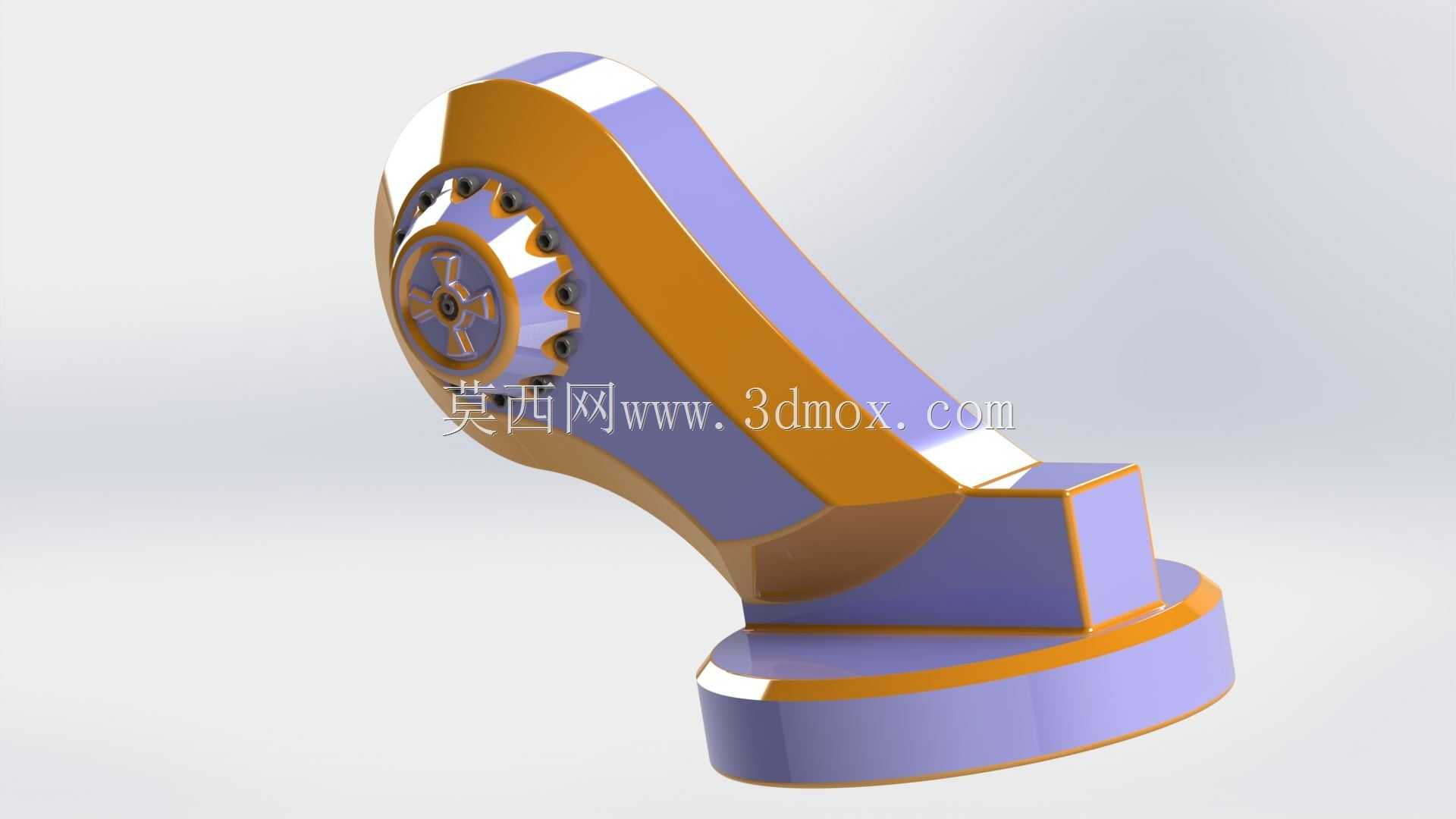

　　这款多关节机械臂的结构设计，核心围绕工业现场的柔性作业需求展开，从安装边界到关节传动的细节都做了针对性的结构适配。底座采用大直径法兰式安装结构，底部预留的螺栓孔位可直接适配车间常见的设备安装平台、工装台架的安装孔距，安装后底座与支撑面的接触面积足够覆盖大负载作业时的倾覆力矩传导范围，无需额外加装大面积配重块即可保证高速运转时的整机稳定性。大臂与底座衔接的腰转关节采用交叉滚子轴承的承载结构设计，可同时承受轴向载荷、径向载荷与倾覆力矩，适配360度回转的作业范围需求，关节内部的走线槽采用中空式设计，所有动力线缆、信号线缆都从关节中心穿过，避免机械臂回转过程中出现线缆缠绕、磨损的问题，也减少了外部走线带来的干涉风险。

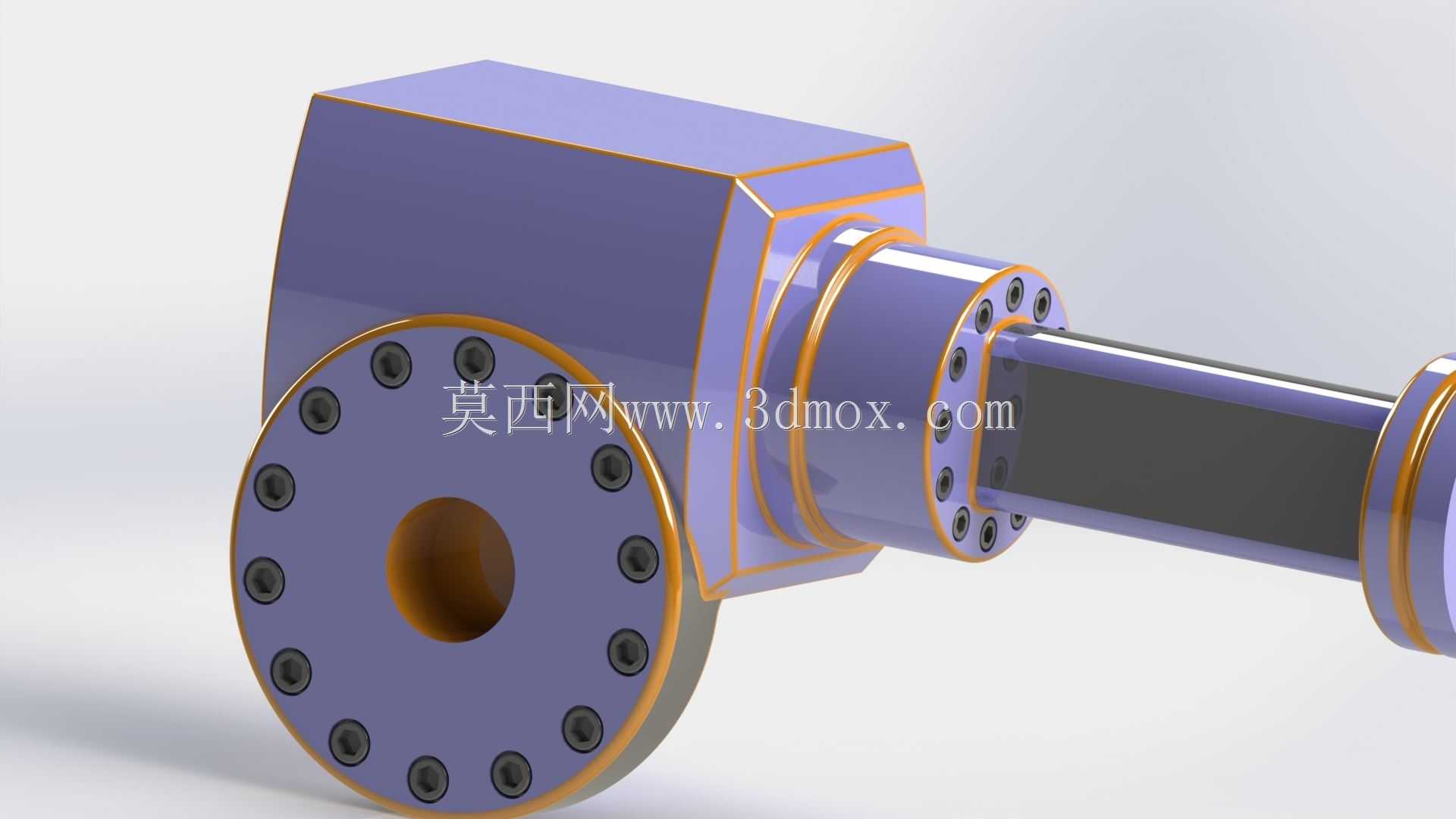

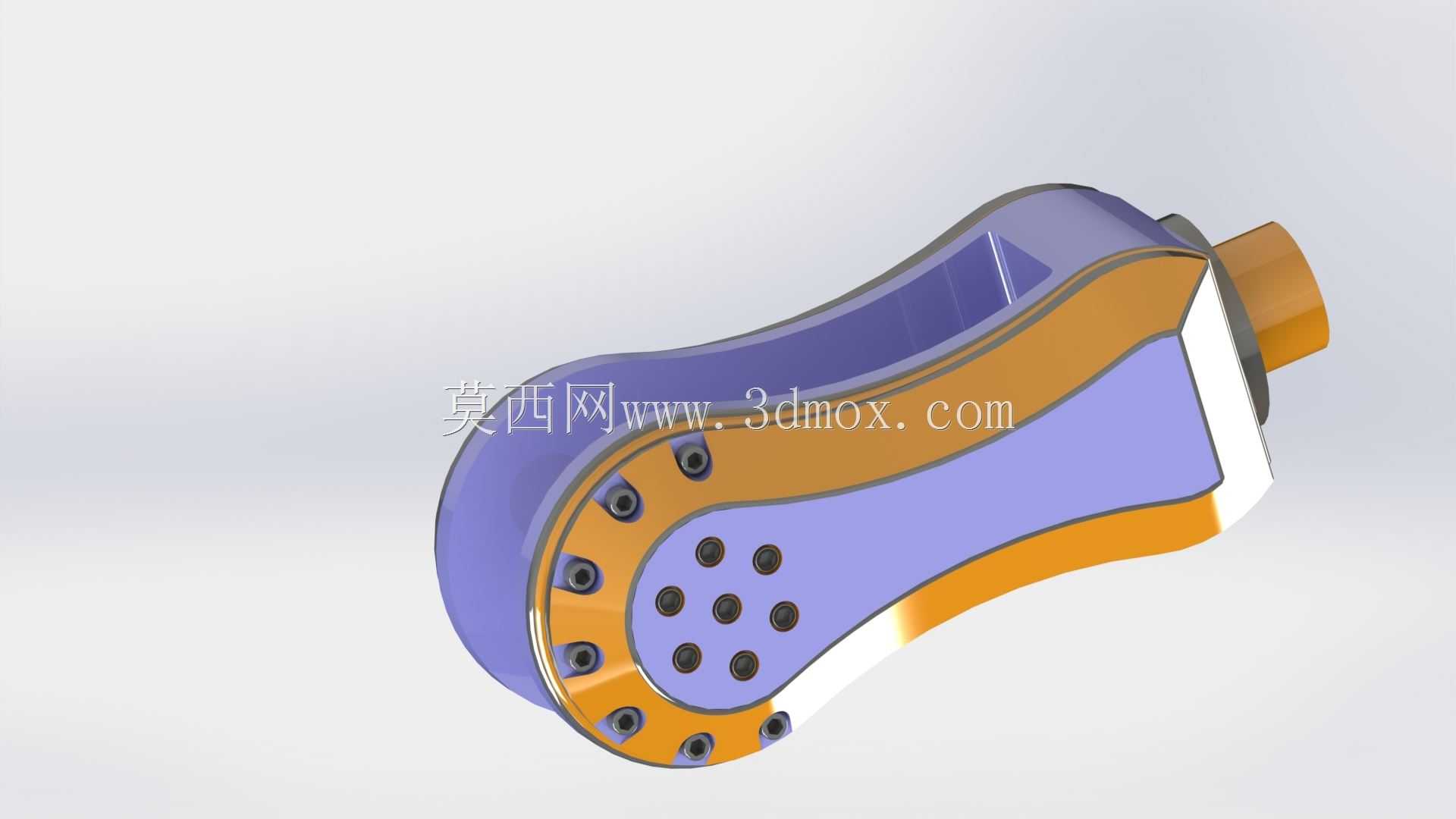

　　大臂与小臂的衔接关节采用双支撑铰接结构，两侧的轴承座对称布置，可平衡小臂伸缩、俯仰过程中产生的偏载力，关节处的限位结构做了内嵌式设计，不会在外部形成突出的磕碰结构，避免作业过程中与周边工装、工件发生碰撞干涉。小臂末端的腕部结构采用三自由度正交布置，可实现末端执行器的俯仰、回转、偏摆动作，末端法兰的安装尺寸符合通用工业末端执行器的安装标准，可直接适配夹爪、吸盘、焊枪、打磨头等不同作业工具，无需额外制作过渡连接法兰。从作业覆盖范围来看，这款机械臂的伸展半径可覆盖以底座为中心的圆形作业区域，完全满足常见的机床上下料、工件搬运、焊接打磨、装配工位的作业范围需求，各关节的运动行程做了冗余设计，可适配不同高度的工装台架、不同尺寸的工件作业需求，

　　不会出现作业死点。结构设计过程中对各运动部件的干涉边界做了全行程校验，哪怕在各关节运动到极限位置时，大臂、小臂、腕部之间也不会出现结构磕碰，外部的壳体采用流线型包覆设计，既可以避免车间内的粉尘、切削液进入关节内部影响传动部件寿命，也能减少机械臂运转过程中的风阻，提升高速运动时的稳定性。各关节的传动部件安装位都预留了检修拆卸空间，后期维护时可直接拆卸对应关节的端盖完成轴承、传动件的更换，无需将整台机械臂从安装位拆解，大幅降低现场维护的工作量。
