立式气动裁切工装结构设计方案

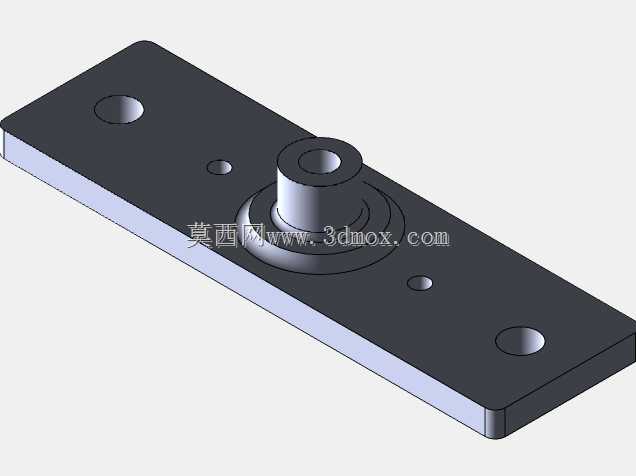

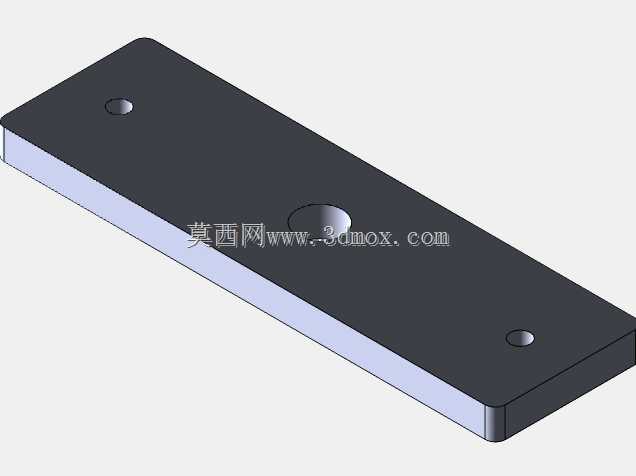

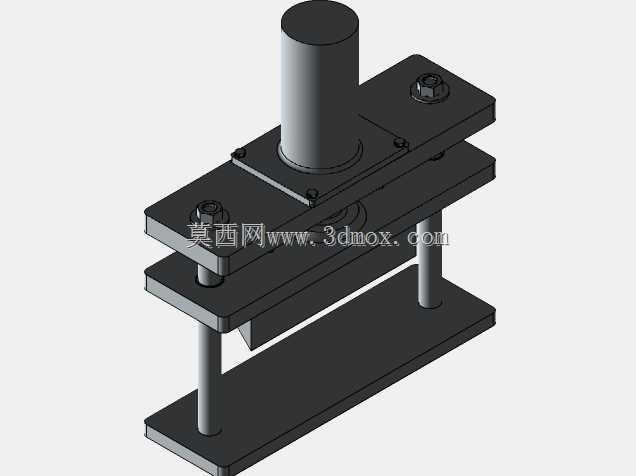

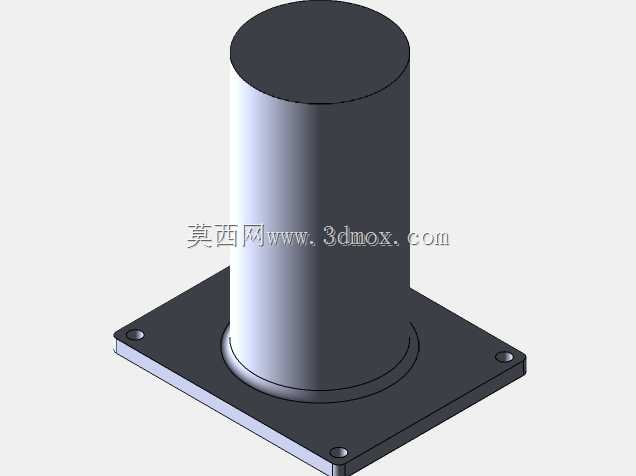

　　这套气动裁切执行机构，主要面向薄型金属片材、绝缘垫片、塑胶薄膜类工件的定长冲切工序，常见应用在小型电子配件加工、包装辅料裁切、线束绝缘件制备这类需要规整断口、无毛刺切边的生产场景，相比手动裁切能保证批次工件的切口一致性，也能避免人工持刀操作的安全隐患。从结构布局来看，整套机构采用立式双导柱导向架构，底部为整块安装底板，可通过螺栓直接固定在生产线机架或者独立工作台面上，安装时需保证底板平面水平度公差在0.1mm/m以内，避免导柱倾斜导致切刀偏磨。上部的气缸安装板通过螺栓与两根平行导向立柱顶端锁固，气缸垂直固定在安装板中心位置，气缸活塞杆端部连接滑动压板，滑动压板两端配套直线导套与导柱配合，保证下压过程中压板无横向窜动，

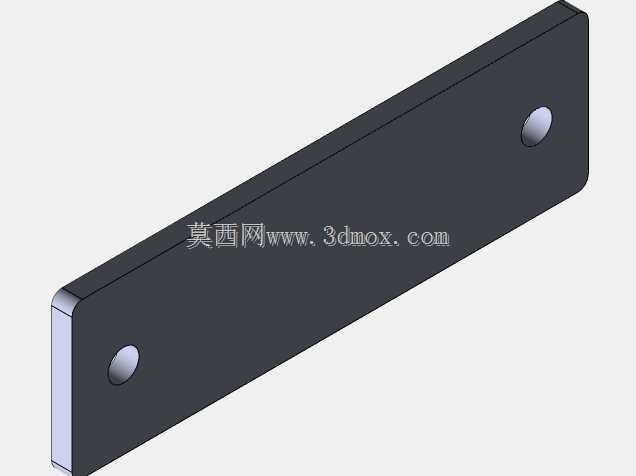

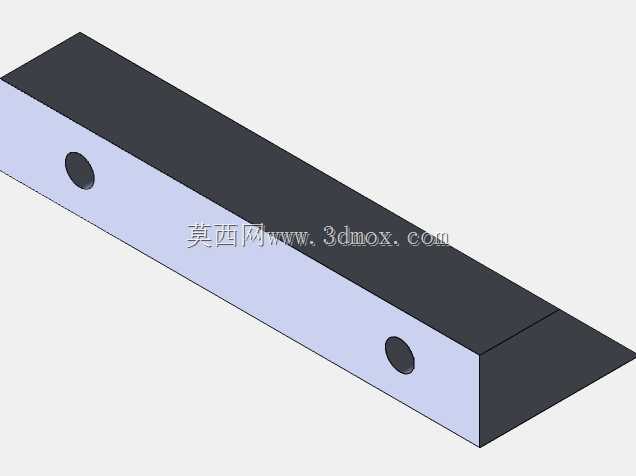

　　切刀安装在滑动压板下侧的刀座槽内，可根据裁切工件的轮廓更换不同刃口形状的刀片，下模工位固定在底板上方的承托台位置，承托台表面做淬火硬化处理，硬度达到HRC45-50，避免长期裁切导致台面凹陷影响切口质量。设计过程中优先考虑了裁切力的传递路径，气缸输出的下压力直接通过压板中心传递到切刀刃口，双导柱的间距设置充分考虑了常见裁切工件的幅宽范围，预留了足够的操作空间，同时导柱直径选型匹配气缸最大输出推力，避免大推力下压时导柱出现挠曲变形。滑动压板的行程设置兼顾了上下料操作空间与裁切行程需求，压板抬起时刃口与下模承托面的间距足够操作人员取放工件，下压到位时刃口切入下模表面的卸刀槽0.2-0.3mm，保证工件完全切断无连边。

　　整套机构的气动接口设置在气缸顶部，可直接接入工厂常规0.5-0.7MPa的压缩空气管路，配套常规的二位五通电磁阀即可实现自动裁切动作控制，也可加装手动换向阀用于单机手动操作场景。结构上没有冗余的复杂构件，所有连接位置均采用标准紧固件装配，日常维护时仅需定期给导柱加注润滑脂、检查切刀刃口磨损情况即可，易损件只有裁切刀片，更换时松开刀座的压紧螺栓即可快速完成拆装，不需要整体拆解机构。在安装边界上，整套机构的横向占用尺寸适配多数小型工作台的安装空间，不需要额外做地基处理，底部安装孔位采用通用间距设计，可直接适配多数现有生产线的预留安装位，也可独立搭配机架做成 standalone 的小型裁切工位，适配小批量多品种的加工需求。
