直角转向流体管路连接构件结构设计

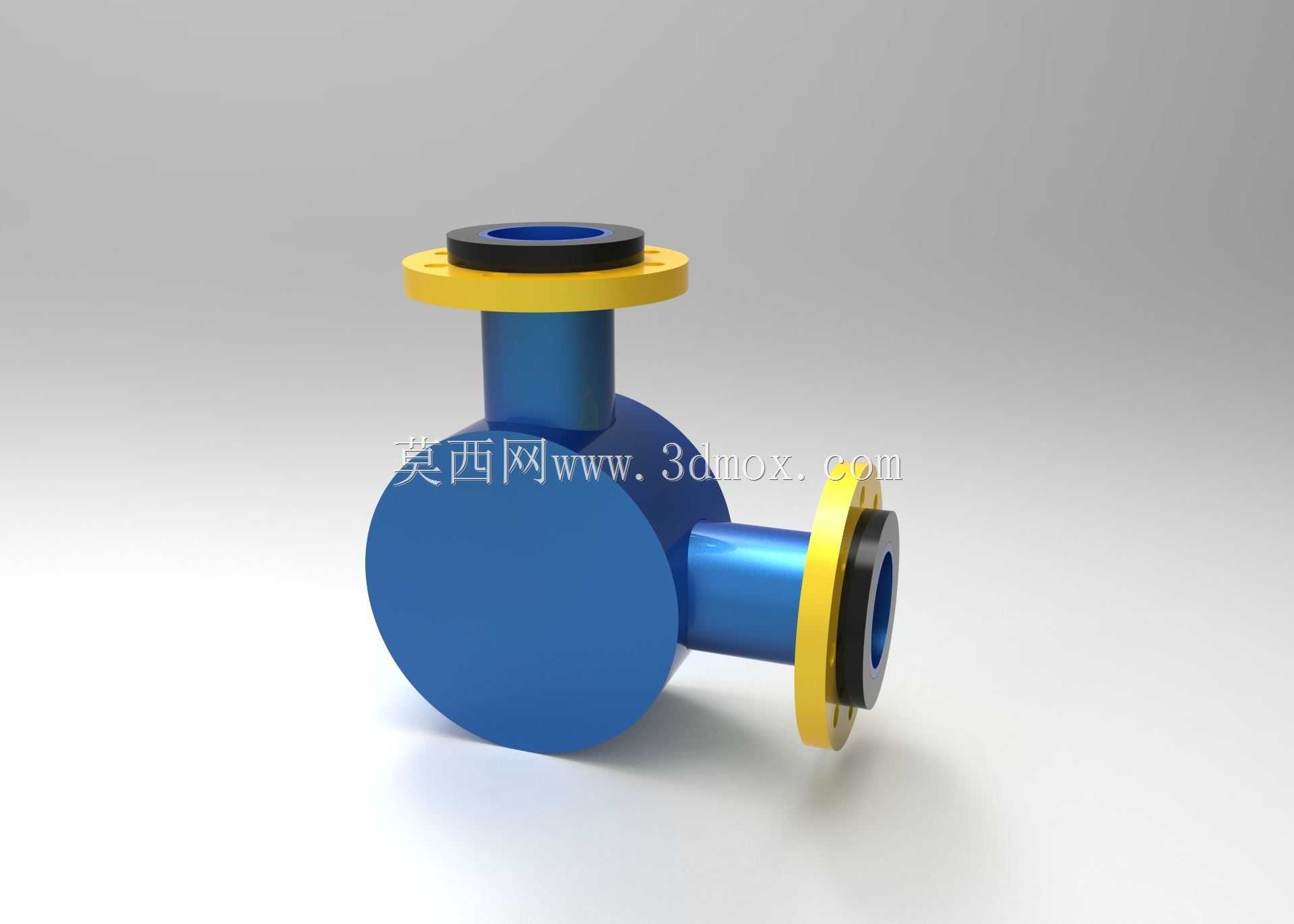

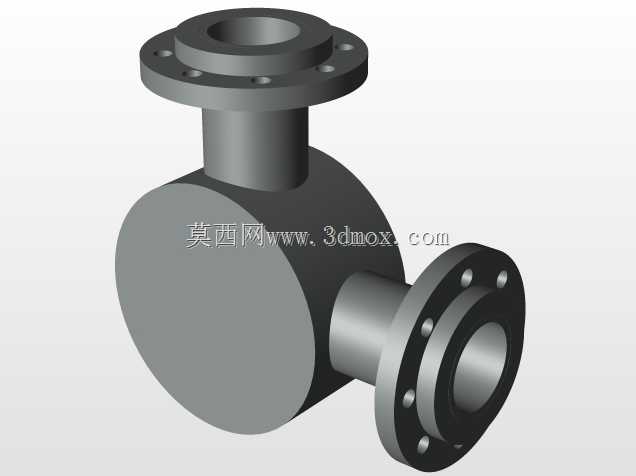

　　该构件为管路系统中实现90度介质转向的核心连接部件，整体采用L型腔体布局，主体为等径直角交汇的承压腔体，两个接口端分别配置带螺栓孔的圆形连接法兰，可直接与同通径的管路、泵阀端口或工艺设备接口对接，无需额外加装转向弯头即可完成管路走向调整，在化工流体输送、水处理管网、工业冷却循环、液压动力站等场景中广泛应用，能够在有限的设备安装空间内缩减管路排布长度，减少多段管件拼接带来的泄漏风险点。

　　从结构设计逻辑来看，腔体交汇位置做了圆滑过渡处理，未采用直角锐边对接的结构形式，可有效降低介质流经转向位置时的局部阻力，减少湍流产生的振动与冲蚀，对于含微小固体颗粒的流体介质，也能缓解颗粒对腔体转角内壁的冲刷磨损，延长构件整体服役寿命。两端法兰的密封面采用平面结构，可适配非金属平垫片、缠绕垫片等多种密封形式，法兰盘上的连接孔位按标准节圆尺寸均匀排布，现场安装时无需额外配打孔位，螺栓穿入后可通过对角预紧的方式实现均匀压紧，避免单侧受力过大导致的法兰面变形或密封失效。

　　安装边界方面，构件两个接口的轴线呈垂直正交状态，主体腔体的外径大于接口管路外径，选型排布时需在腔体外侧预留不小于法兰半径的操作空间，满足螺栓穿入与扭矩扳手的作业需求；轴向安装尺寸需结合两端配对法兰的厚度、密封垫片压缩量提前核算，避免管路对接时出现轴向顶死或间隙过大的问题。构件的法兰端面与管路轴线保持严格垂直，可保障对接后整套管路的同轴度，降低管路运行过程中产生的附加弯矩。

　　三维建模过程中，腔体内部流道与外部结构同步完成参数化构建，法兰孔位、密封面台阶、腔体壁厚等尺寸均按工程选型规范设定，可直接用于工程排布的干涉校验，也可作为后续有限元承压分析、流道仿真优化的基础模型，帮助设计人员在方案阶段快速验证管路走向的合理性，提前排查安装空间不足、流道阻力过大等潜在问题。
