精密阶梯传动轴结构设计方案

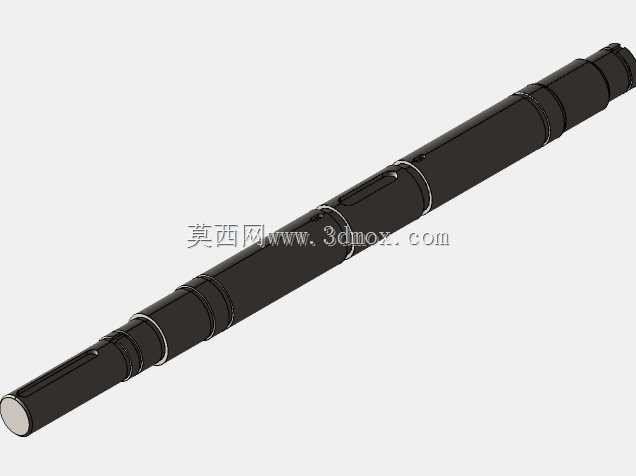

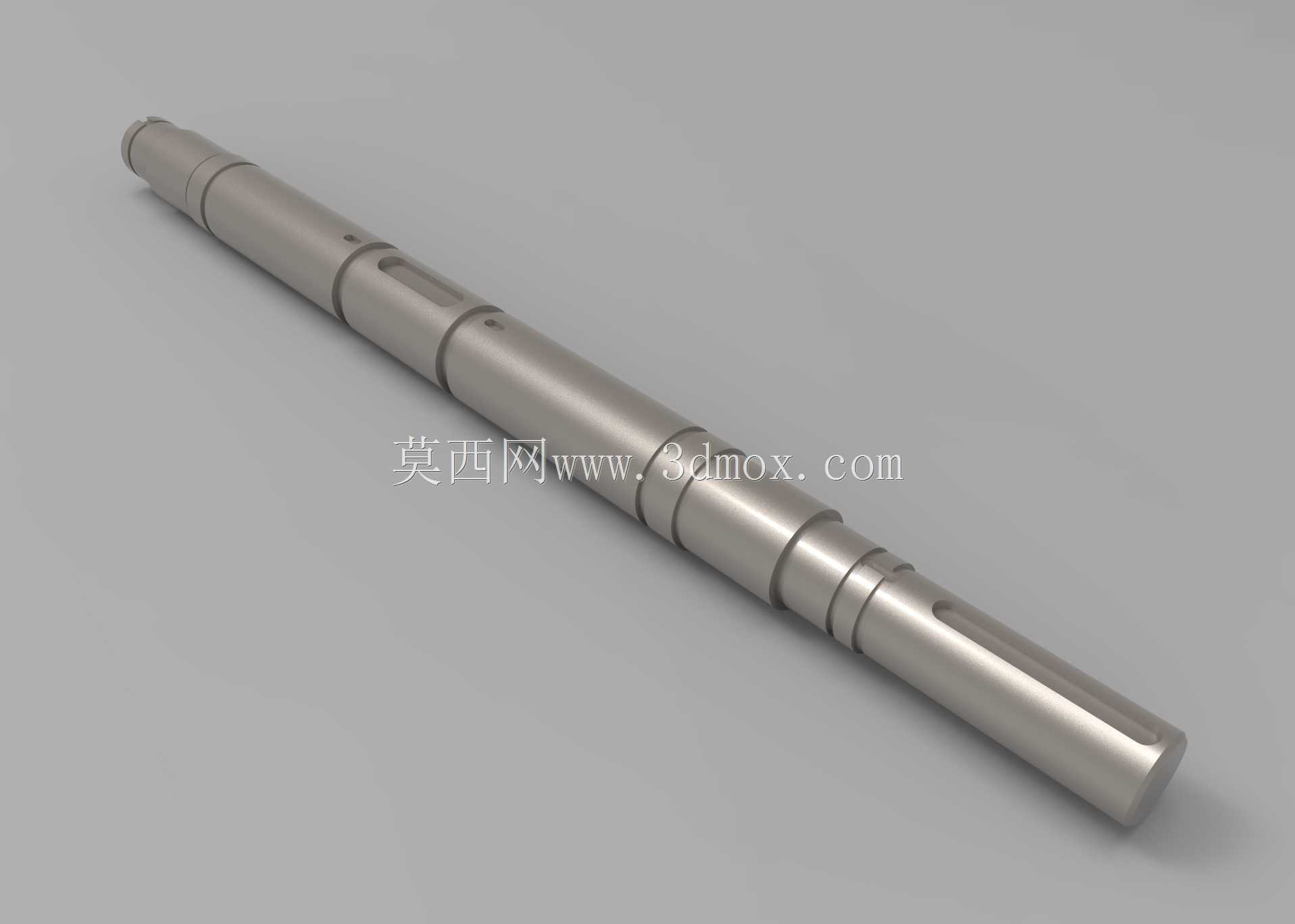

　　该阶梯轴类零件主要承担旋转运动与扭矩传递功能，常见于中小型减速装置、仪器仪表传动机构以及传感器配套的精密传动链路中。轴身沿轴向设置多段不同直径的圆柱面，各轴段分别用于安装轴承、传动轮、定位套以及密封元件，轴肩位置直接形成轴向定位基准，可有效控制配套零件的装配位置，减少额外调整垫片的使用量。轴身两处键槽采用对称布置思路，一处靠近轴端用于连接联轴器或带轮，将动力输入或输出；另一处位于中间轴段，用于固定齿轮或同步轮，保证周向传动无相对滑动。键槽的宽度与深度按照常规传动载荷匹配设计，槽端留有退刀空间，便于铣削加工与后续装配。从安装边界来看，各轴段直径逐级变化，装配时可从轴的一端依次套入零件，避免多次翻面装拆；轴端加工有倒角，

　　既去除锐边防止划伤操作人员，也能在轴承、联轴器压入过程中起到导向作用。轴的总长与各段长度根据配套箱体的内部跨距确定，两支承轴段的位置对应轴承安装位，可控制轴的挠曲变形量，保证高速或频繁正反转工况下的运转稳定性。设计过程中需重点关注轴肩过渡处的圆角处理，避免截面突变造成应力集中，对于承受交变扭矩的使用场景，圆角半径需在满足零件定位要求的前提下尽可能取大。表面粗糙度方面，与轴承配合的轴段要求高于普通传动段，这样既能保证轴承内圈与轴的贴合精度，也能防止长期运行后出现跑圈磨损。该轴的结构没有采用复杂的异形截面，整体以回转体为主，加工工艺性较好，可通过车削、铣键槽、磨削等常规工序完成制造，适合小批量设备配套或维修替换使用。在实际选型应用中，可依据传递扭矩、转速以及支承跨距调整各段直径与键槽尺寸，同时校核危险截面的扭转与弯曲强度，确保轴在长期负载下不发生永久变形或断裂失效。
