开槽式圆柱定位导销精密机械构件

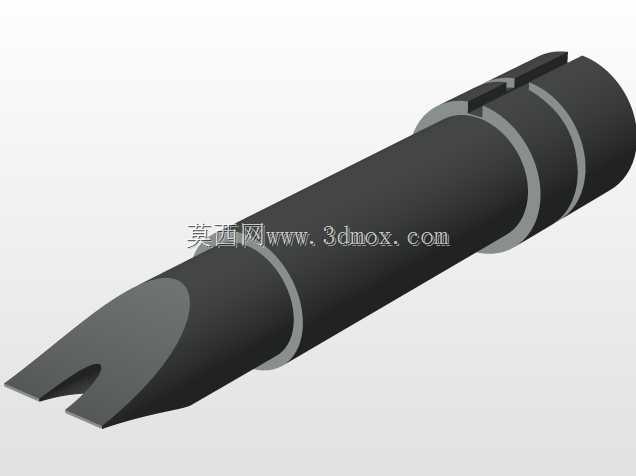

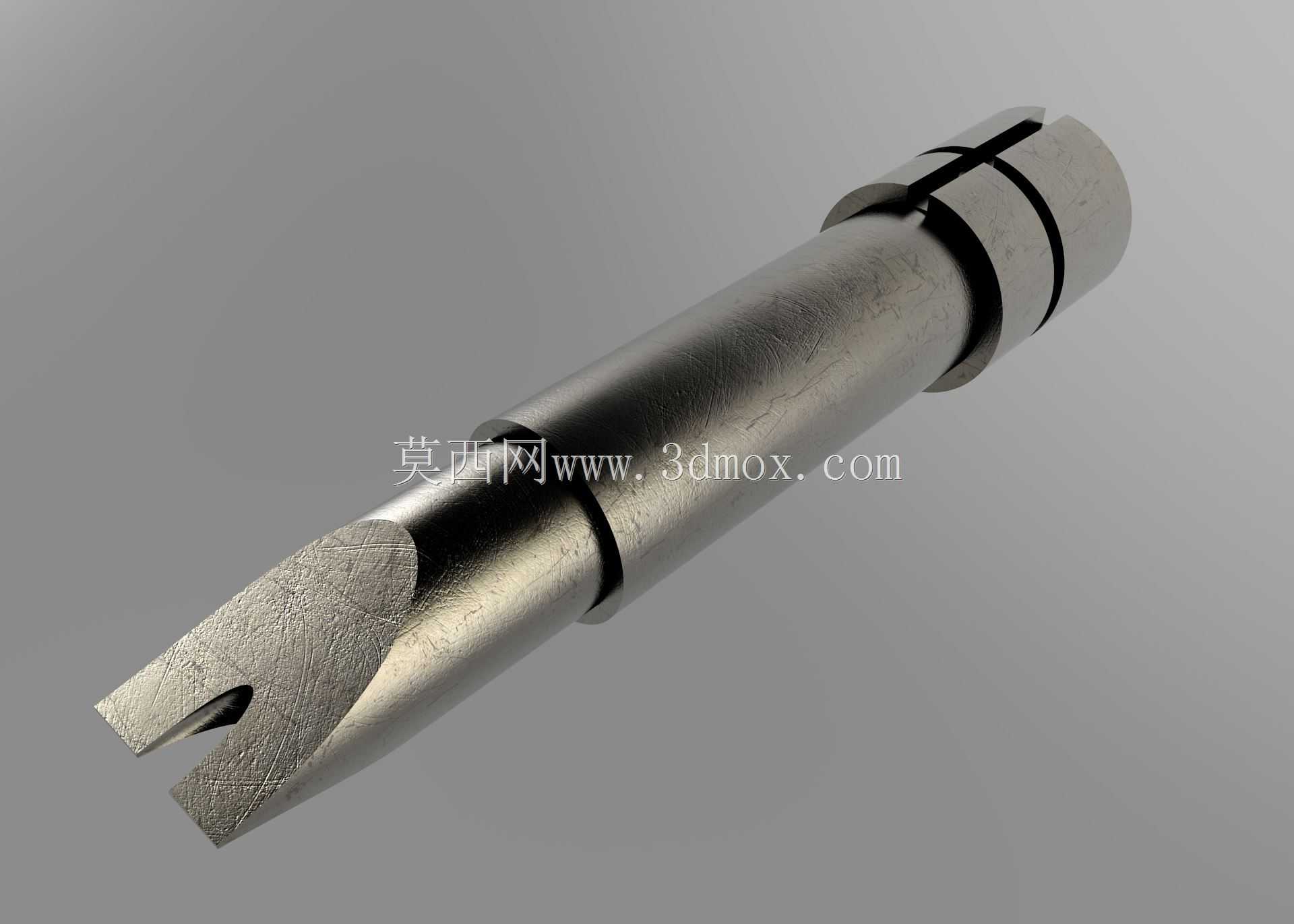

　　这类带端部开槽结构的圆柱导销，多应用在自动化装配线的工装夹具、精密检测设备的定位模组以及小型传感组件的安装限位场景中，核心作用是实现两个配合构件之间的精准位置对齐，抵消装配过程中产生的横向错位偏差，保证运动部件往复动作的位置重复精度。从结构设计来看，主体采用等直径圆柱杆身，表面做硬化磨削处理，杆身设置的两道环形槽可用于安装弹性挡圈，实现导销在安装孔内的轴向限位，避免设备运行过程中受振动冲击出现窜动脱出的问题；端部的一字开槽结构并非用于螺丝刀拧动，而是为了适配带卡簧的快拆安装结构，装配时可通过专用卡钳夹持开槽部位实现快速对位压入，相比光滑圆柱销的盲装方式，能有效降低装配时的表面刮伤风险。在实际选型适配过程中，

　　需要重点关注导销的杆身直径公差与安装基座孔的配合等级，通常定位场景下选用H7/m6的过渡配合，既保证装配后的连接刚性，又不会因为过盈量过大导致压装时杆身变形；导销的有效导向长度需要比被连接件的定位孔深度短0.2-0.5mm，避免安装后端部顶触到构件内部的其他元器件，尤其是在传感类组件的安装场景中，这个安装边界的尺寸余量需要严格控制，防止导销过长挤压内部敏感元件造成测量精度偏差。杆身的表面粗糙度需要控制在Ra0.8以下，减少往复插拔过程中的摩擦阻力，同时降低长期使用后的磨损量，延长构件的维护更换周期；端部的倒角设计采用15度小角度导入角，压装时可以自动修正微小的孔位偏差，避免硬压导致安装孔边缘崩缺。这类导销在传感器安装场景中，

　　还能起到一定的应力隔离作用，通过杆身的刚性连接将外部振动的传导路径做刚性约束，减少传感器本体受到的非测量方向的附加载荷，保证传感信号采集的稳定性。建模过程中需要重点还原环形槽的槽宽与槽深尺寸、端部开槽的对称度公差，以及导入倒角的角度参数，这些细节直接影响后续装配仿真的干涉检查结果准确性，也能为后续的加工工艺编制提供精准的尺寸参考。
