多孔侧稳式流体喷嘴管口结构设计

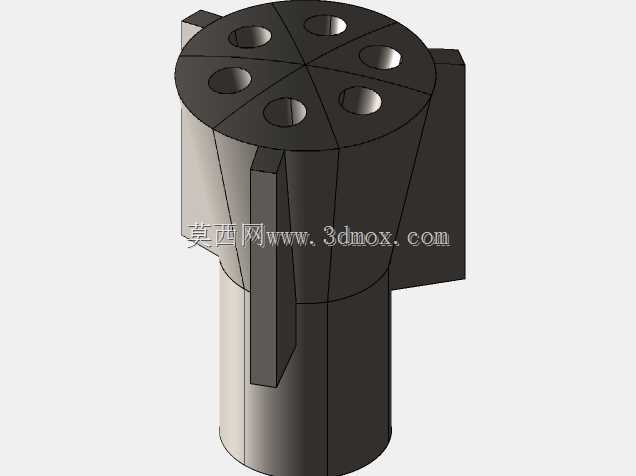

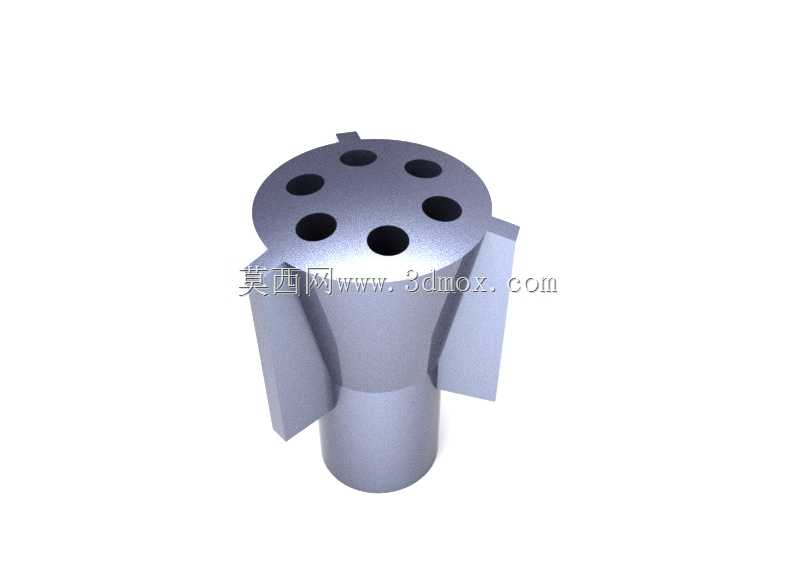

　　这类带侧翼定位的多孔管口结构，多应用在流体喷淋、介质分流的工况场景中，常见于化工喷淋塔、农业喷灌设备、工业除尘喷淋系统、燃烧器供料端等需要均匀分配流体的位置。从结构设计逻辑来看，顶端均匀排布的六个通孔，核心作用是将单路输入的流体拆分为多股独立射流，相比单孔喷口，能大幅提升流体覆盖范围，同时让各股射流的流量分配更均匀，避免单孔结构容易出现的中心流量集中、边缘覆盖不足的问题。

　　主体采用上宽下窄的锥形过渡段设计，是为了让下部输入的流体在流道内逐步完成流速与压力的均匀过渡，减少直角流道带来的紊流、压损问题，流体从下部圆柱接口进入后，顺着锥面平缓扩散到顶端的各个分流孔，能有效降低流道内的涡流损耗，提升出口射流的稳定性。侧面伸出的三个对称翼片，并非冗余结构，主要承担安装定位与周向防转的作用，安装时三个翼片可以卡入配套基座的对应卡槽内，无需额外焊接或打定位销，就能限制管口工作时的周向转动，避免长期受流体冲击出现移位，导致喷流角度偏移，影响喷淋覆盖效果。

　　下部的圆柱段为标准插接接口，尺寸适配常规通径的流体管路，安装时可直接插入对应管路后采用焊接、卡箍或粘接方式固定，安装边界清晰，不需要额外设计复杂的转接结构。翼片的外伸尺寸经过匹配设计，不会超出安装基座的外轮廓，避免安装后出现结构干涉，同时翼片的厚度满足结构强度要求，能承受安装时的敲击力以及工作中的流体冲击载荷，不会出现变形断裂问题。顶端的六个分流孔采用等径等距排布，孔位与中心轴线的距离经过计算，确保各孔的入口处流体压力基本一致，让每个孔喷出的流体流量、射程偏差控制在合理范围内，满足均匀喷淋的工况需求。整体结构没有多余的复杂曲面，加工工艺性好，可采用棒料直接车削、钻孔成型，也适合采用铸造、注塑工艺批量生产，不同材质的选型可适配不同工况，金属材质可适配高温、高压、腐蚀性流体工况，工程塑料材质可适配低压常温的民用喷灌、加湿场景。
