传动用八齿星形链轮结构设计

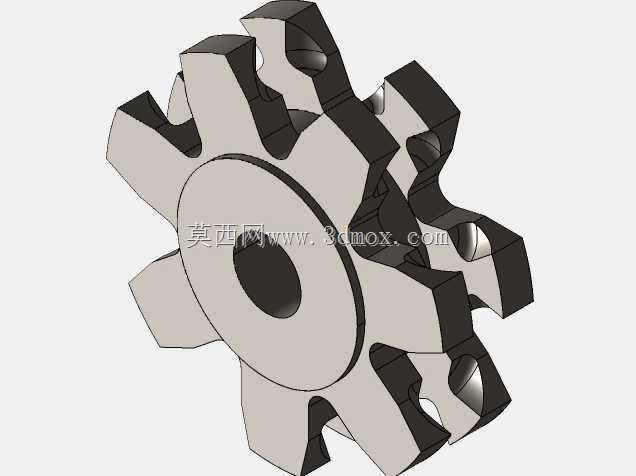

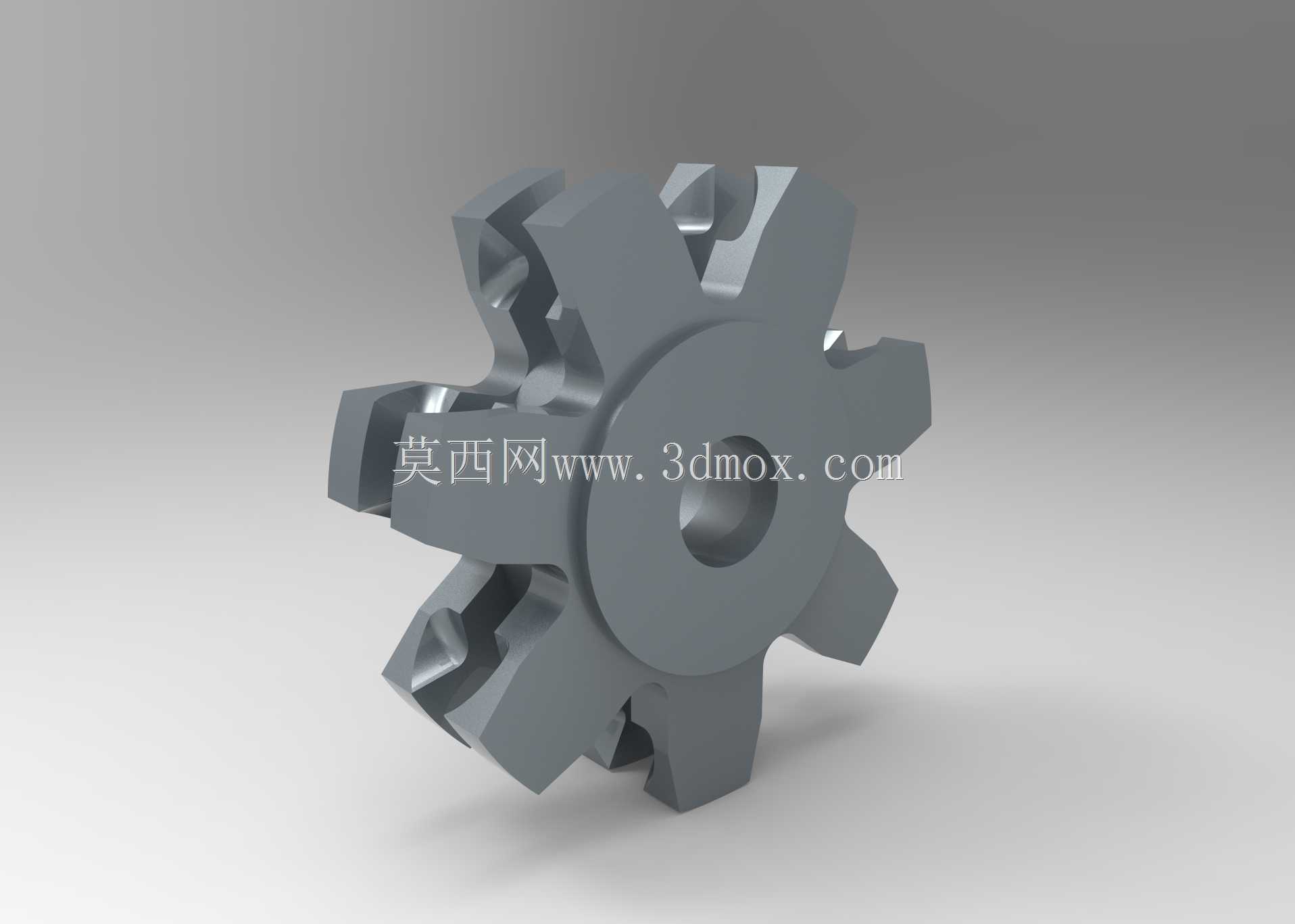

　　这款星形链轮是链传动系统里的核心啮合构件，日常在轻工输送线、小型农机进给机构、自动化分拣设备的动力传递环节都能见到它的身影，主要作用是和配套链条啮合，把转轴的旋转扭矩转化为链条的直线牵引动力，或是反过来把链条的直线运动转化为转轴的旋转输出。从结构设计来看，这款链轮采用八齿均布的星形布局，齿槽的轮廓做了适配链条滚子的圆弧修型，能在啮合过程中让链条滚子顺畅滑入齿槽，减少啮合冲击，避免传动过程中出现卡滞、跳齿的问题。中间的轴孔采用直孔设计，可通过平键与传动轴实现周向固定，轴孔周边的轮体做了等厚的辐板式结构，在保证轮齿根部抗弯强度的前提下，尽可能削减了轮体的整体重量，降低高速运转时的转动惯量，减少转轴启动阶段的负载冲击。

　　齿部的每个齿尖都做了小倒角处理，一方面能在装配时引导链条顺利挂入轮齿，另一方面也能去除加工后的锐边毛刺，避免装配调试过程中划伤操作人员，同时减少齿尖与链条链板的不必要摩擦，延长整套传动副的使用寿命。在安装边界上，这款链轮的轴向厚度与配套链条的内节内宽做了匹配设计，安装时需要保证链轮的径向跳动量控制在合理范围内，两配对链轮的共面误差不能超出允许值，否则会加剧链条和轮齿的偏磨，甚至出现链条脱轨的故障。轮齿的齿根圆角经过优化，能有效分散啮合时的接触应力，避免长期交变载荷下出现齿根断裂的问题，整体结构没有多余的冗余设计，所有几何特征都服务于传动啮合的核心功能，不管是做链传动系统的选型匹配，还是做相关设备的结构改型，这个结构都能提供很直观的设计参考，建模时的齿形参数、轮体厚度比例都可以直接作为同规格链轮设计的参照基准，能减少前期齿形验算的重复工作量。
