传感器安装基座精密结构设计

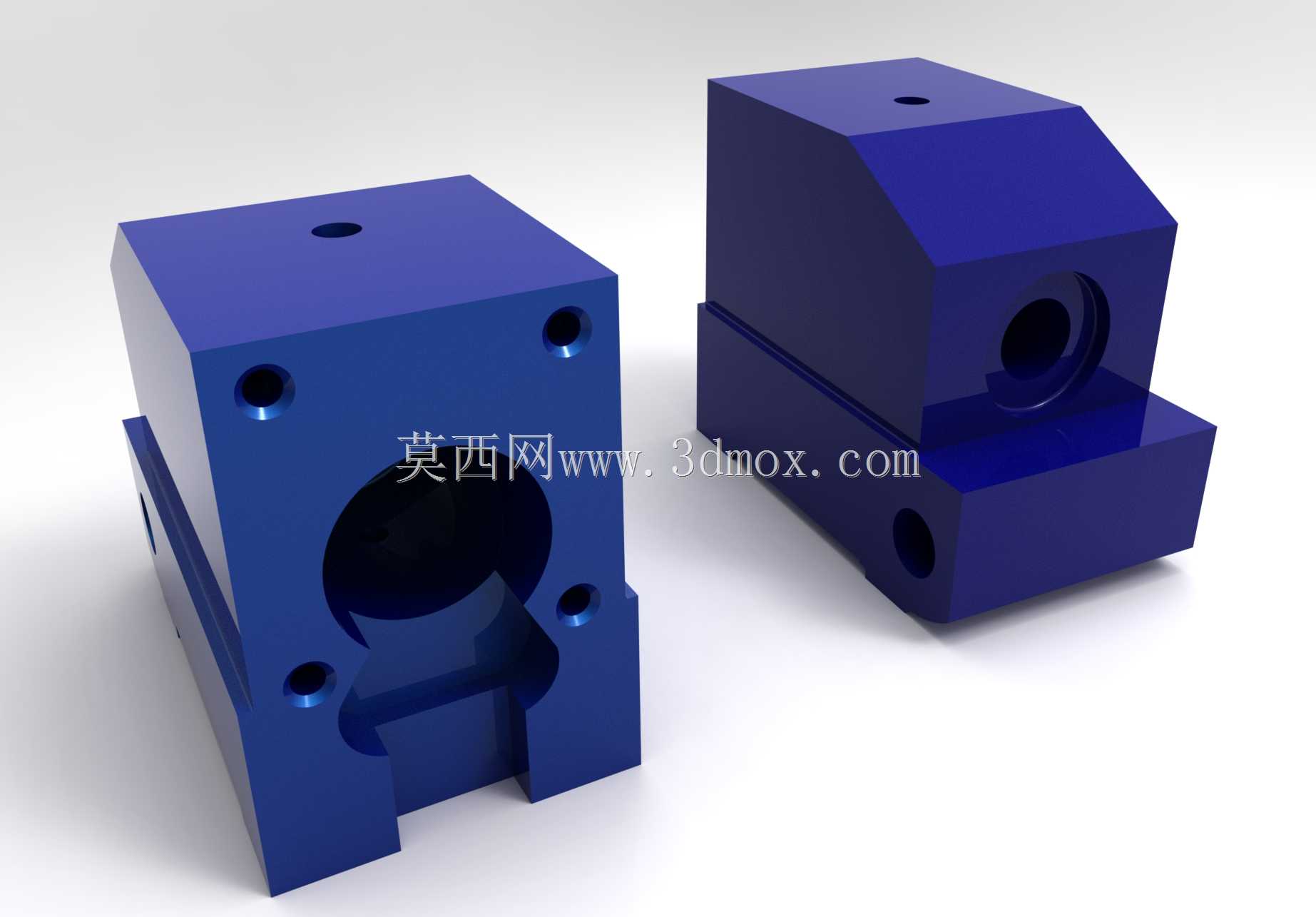

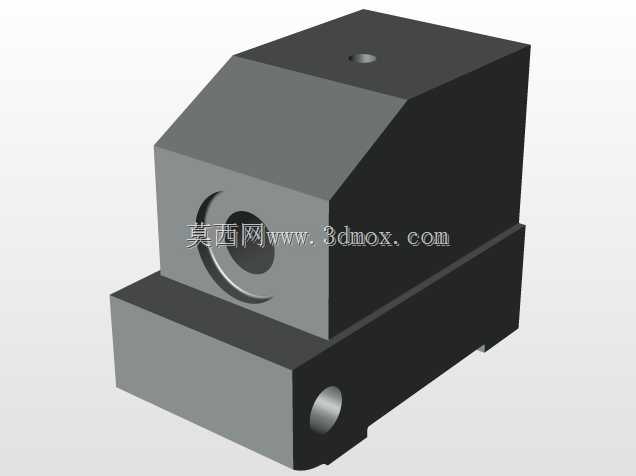

　　这款安装基座主要面向工业检测类传感器的装配场景，常见于自动化产线的位置检测工位、精密检测设备的传感单元固定环节，也可适配实验测试平台的传感器临时装夹需求，核心作用是为圆柱类外形的传感元件提供稳定的安装基准，抵消设备运行过程中产生的微幅振动，避免传感元件出现位置偏移导致检测数据失真。从结构设计来看，主体采用一体式方块构型，正面开设大直径同轴通孔，用于穿装传感器主体，通孔周边均匀分布四个螺纹安装孔，可通过端盖或者压圈将传感器牢牢锁紧在孔内，避免传感器沿轴向窜动；基座顶面设置单个定位小孔，可加装定位销实现基座在安装面板上的初定位，降低装配时的对位难度；基座侧面预留的侧向通孔，可用于穿接传感器线缆或者安装侧向紧定螺钉，

　　进一步约束传感器的周向转动，防止检测角度出现偏差。基座底部设计有嵌入式卡槽结构，可直接卡接在配套的导轨或者安装凸台上，无需额外加工复杂的安装沉台，能有效缩减装配工位的加工工作量。设计过程中优先考虑了安装边界的适配性，整体外形方正无突出异形结构，相邻安装孔的孔距公差控制在±0.02mm范围内，可直接适配市面上多数主流直径的圆柱型传感器安装需求，基座的壁厚经过受力校核，在常规工业振动环境下不会出现结构形变，安装面的平面度控制在0.01mm以内，保证传感器安装后检测端面与被测面的平行度符合检测精度要求。结构上没有多余的冗余设计，所有开孔和凸台都服务于安装固定功能，既可以通过底部卡槽实现快装，也可以通过侧面的安装孔实现螺丝锁固，适配不同的安装场景需求，在紧凑的安装空间内也能完成装配，不会和周边的管线、其他机械部件产生干涉。
