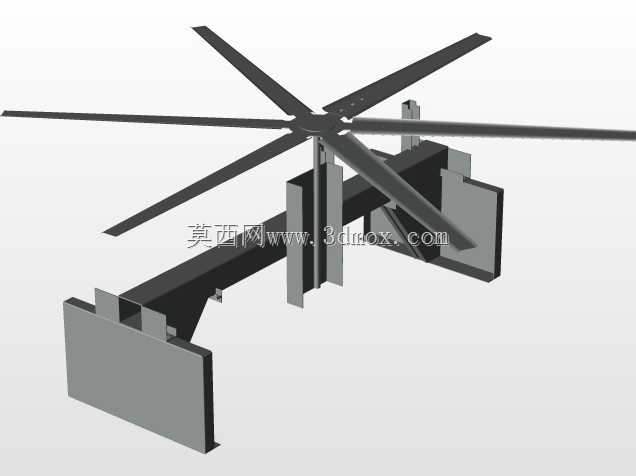

六叶吊装式工业散热风机装配结构

　　这套吊装式六叶风机结构，主要面向大空间密闭作业环境的顶部通风散热场景，常见于大型厂房顶部排风、设备集群上方定点风冷、仓储空间空气循环等工况，区别于桌面小型风扇与工业落地扇，吊装式结构不占用地面作业空间，可在较高安装位置形成大范围的空气对流覆盖。从结构组成来看，整套装配分为风叶转子总成、动力挂载单元、安装支撑机架三个核心部分，风叶采用六叶等夹角布局，相比常规三叶、五叶结构，同等转速下可输出更均匀的送风切面，降低风叶转动时的气流脉动噪音，叶片采用平直带轻微后掠的翼型设计，在保证送风推力的同时，减少叶尖涡流带来的能量损耗。动力单元通过顶部连接座与风叶轮毂直连，省去了皮带传动的冗余结构，降低长期运行的传动损耗与维护频次，

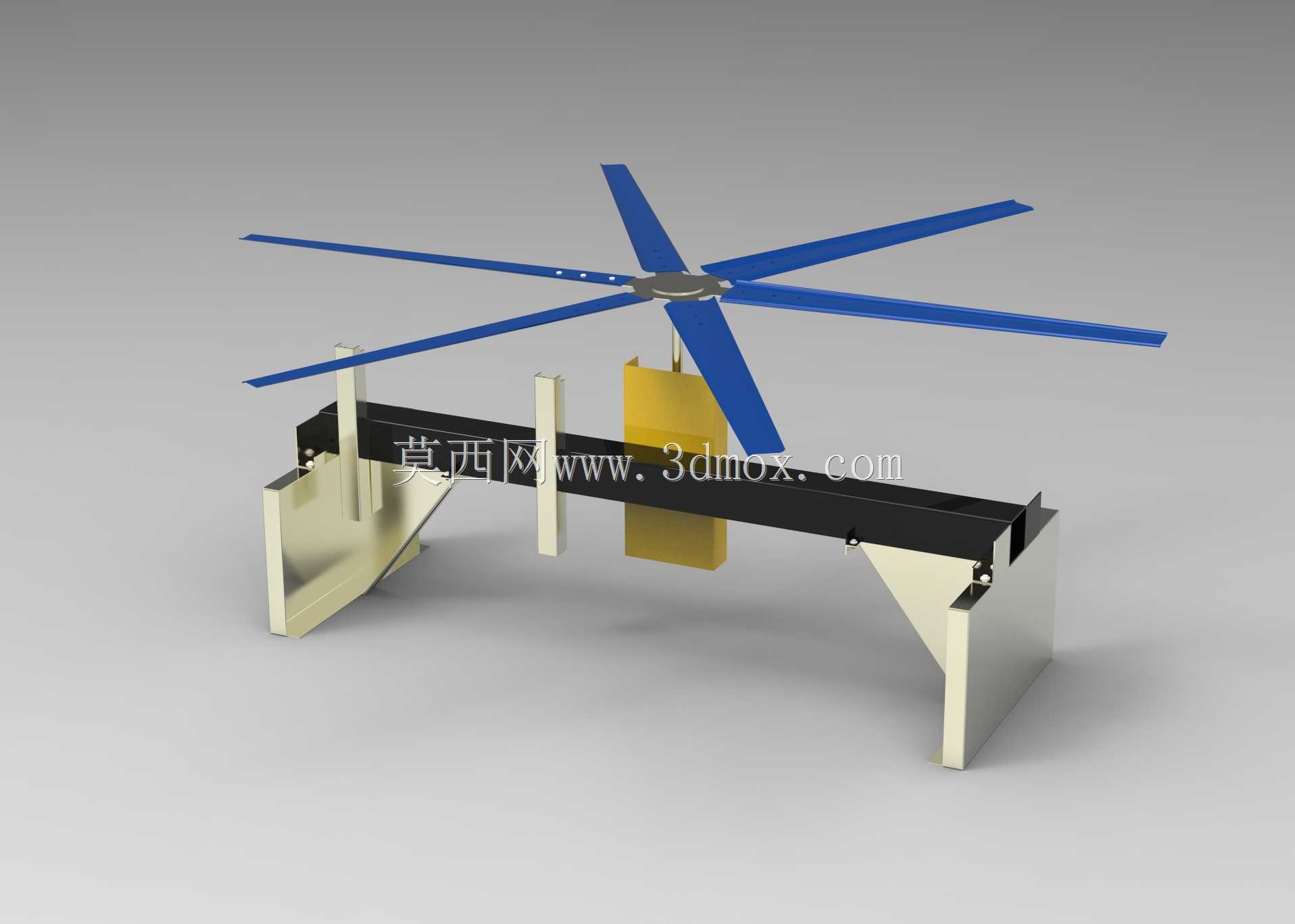

　　动力单元外侧设置有防护挂载座，直接卡接在横向主梁的中部位置，保证转动部件的重心与安装梁的中心重合，避免运行时产生偏载振动。安装支撑机架采用双支脚龙门式结构，横向主梁为矩形截面型材，两侧支脚为带三角加强筋的折弯板件，支脚底部设置有水平安装面，可通过螺栓直接固定在建筑顶部的预埋钢结构或者设备顶部的安装平台上，支脚与主梁的连接位置采用垂直插接加侧面紧固的方式，既保证了连接强度，也可根据实际安装空间调整主梁的挂载高度。设计过程中优先考虑了安装边界的适配性，整套结构的横向安装跨度可根据支脚的固定位置灵活调整，风叶转动平面与下方安装面预留了足够的安全间隙，避免运行过程中风叶剐蹭周边管线或者结构件，风叶与动力单元的连接采用轮毂嵌入式定位，

　　每片风叶都设置有定位卡槽，装配时无需额外调整角度即可保证动平衡精度，降低现场装配的调校难度。在实际工况适配中，这套结构可根据环境温度需求匹配不同转速的动力单元，六叶结构的低转速大推力特性，尤其适合需要长时间连续通风的场景，不会因为高转速带来过大的运行噪音，支撑结构的型材选型充分考虑了长期运行的抗疲劳性能，三角加强筋的设置可抵消风叶转动时传递到支架上的微幅振动，避免长期运行后连接螺栓出现松动。整套装配的各部件拆分逻辑清晰，没有复杂的异形曲面结构，常规机加工与钣金工艺即可完成所有零部件的加工，后期维护时可单独拆卸风叶或者动力单元，无需整体拆除安装支架，降低运维的拆装工作量。
