传感器配套安装配重臂结构设计

　　在工业传感检测场景中，配重臂是保障接触式、位移类传感器稳定工作的核心配套构件，常见于在线尺寸检测工位、振动测试台架、精密位移反馈机构中，核心作用是通过自身配重块的重力矩平衡传感端的负载力矩，避免传感器测头因受力不均出现偏载、悬空或过度压紧的问题，保障检测数据的重复性与精度。

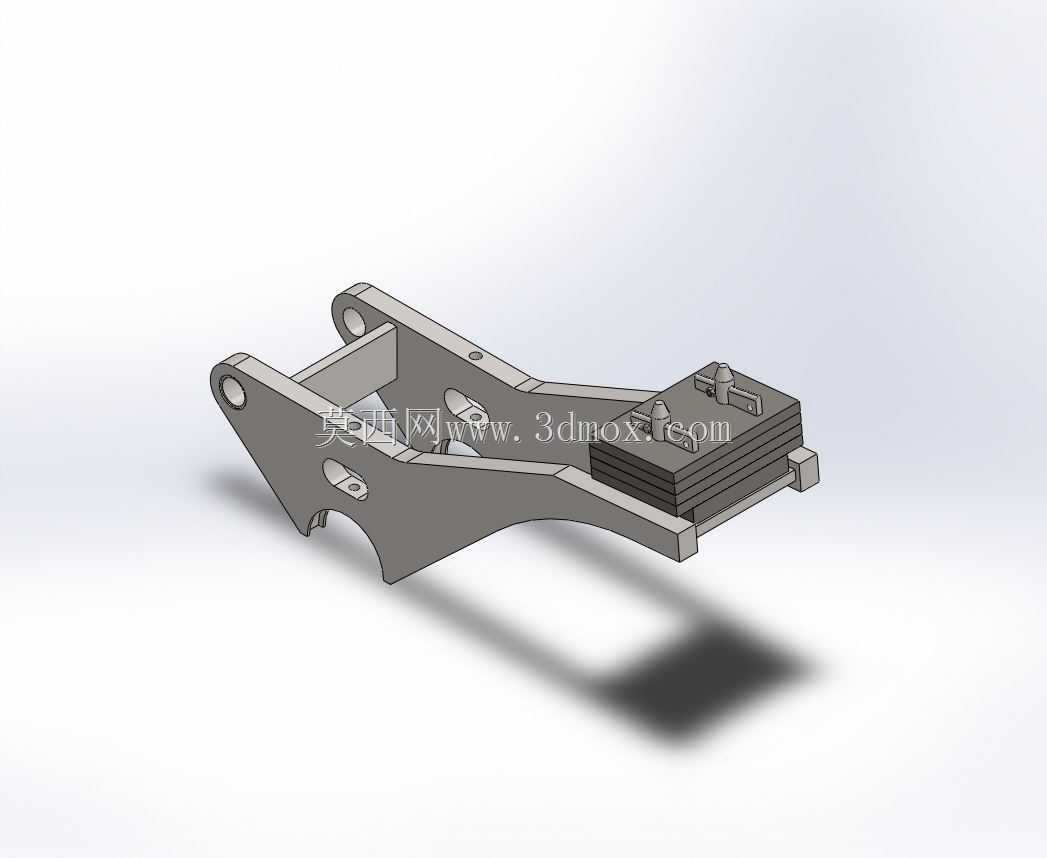

　　该配重臂采用一体式悬臂梁结构设计，主体臂身通过铣削加工成型，臂身开设多组不同间距的铰接安装孔，可适配不同安装距的铰接支座，安装时可根据实际工位的力臂需求选择对应孔位，无需额外加工转接件。臂身末端集成叠层式配重块安装位，配重块采用分层堆叠设计，可根据实际需要的平衡力矩增减配重片数量，调整过程无需拆卸整个臂体，仅需松开配重块的锁紧卡扣即可完成配重调节，适配不同量程、不同测头压力的传感器安装需求。

　　从安装边界来看，臂身铰接端的孔位公差按照H7级精度设计，与配套铰接销轴的配合间隙控制在0.02mm以内，可有效避免臂身摆动过程中的径向窜动，保障配重臂摆动过程的同轴度。臂身整体做了轻量化挖槽设计，在保证结构刚性的前提下降低了臂身自身重量，减少了铰接位的转动惯量，让配重调节的灵敏度更高，不会因为臂身自重过大导致平衡力矩调节出现偏差。臂身靠近传感器安装端的位置预留了传感器走线槽，可将传感器的信号线缆内嵌在槽内，避免臂身摆动过程中线缆剐蹭周边设备构件，也防止线缆拉扯导致传感器测头移位。

　　实际应用中，该配重臂可适配接触式位移传感器、振动加速度传感器、厚度检测传感器等多种传感元件的安装，在自动化生产线的在线检测工位，配重臂带动传感器测头始终以恒定压力贴合被测工件表面，即便工件存在小幅位置波动，也能通过臂身的自适应摆动保证测头与工件的有效接触，避免检测数据跳变。在台架测试场景中，配重臂可平衡传感器安装支架的倾覆力矩，避免高速振动过程中传感器出现松动移位，保障长期测试过程中数据采集的稳定性。设计过程中针对臂身的受力做了有限元校核，在最大配重负载下臂身末端的形变量控制在0.05mm以内，不会因为臂身变形导致传感器的检测位置出现偏移，满足精密检测场景的精度要求。
