弯臂式安装固定连接支座结构设计

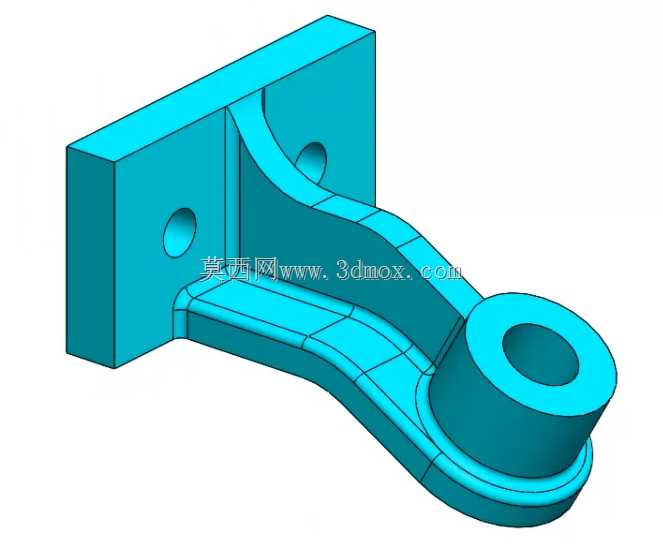

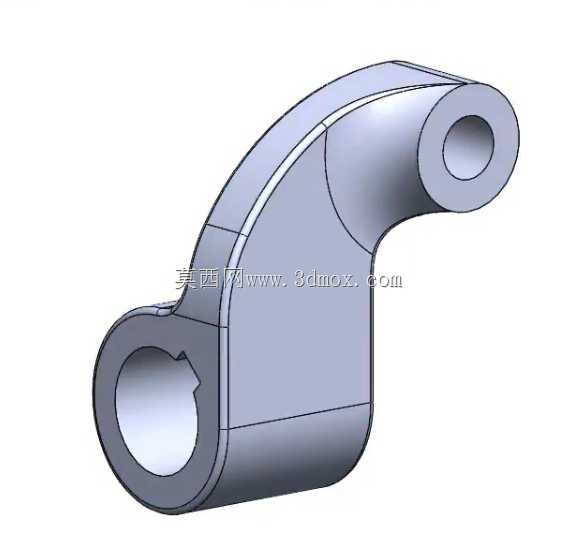

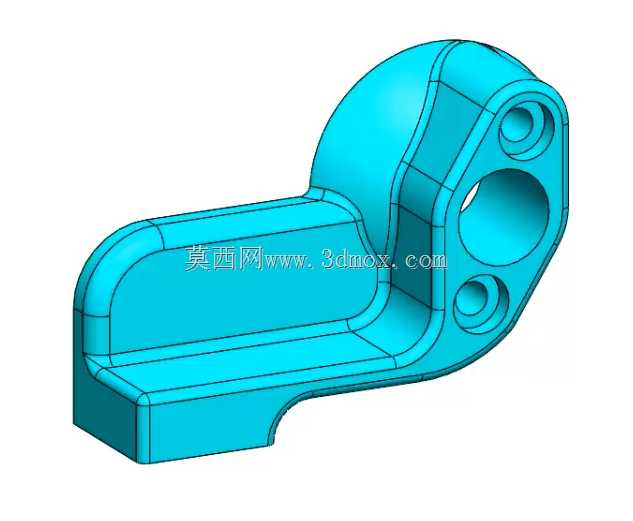

　　这类弯臂式连接支座多用于工业设备内部的动力传递路径末端，承担着将执行端部件与设备主体机架刚性连接的作用，常见于轻工自动化生产线的工位摆臂、检测设备的传感器安装支架、小型输送线的张紧轮固定座等场景，能够在有限的安装空间内避让开设备内部的管线、相邻运动部件，实现非同轴位置的部件连接与载荷传递。从结构设计逻辑来看，支座左侧的立式安装板设置了两个沉头安装孔，用于通过螺栓将整个支座固定在设备的立式机架立面或者型材安装面上，安装板与底部的承托边做了加厚处理，避免螺栓锁紧时出现板面变形，同时安装板与弯臂主体的衔接位置做了大圆弧过渡，能够分散支座承受的径向载荷，降低应力集中带来的断裂风险。弯臂部分采用了变截面的流线型设计，并非等厚度的直臂结构，

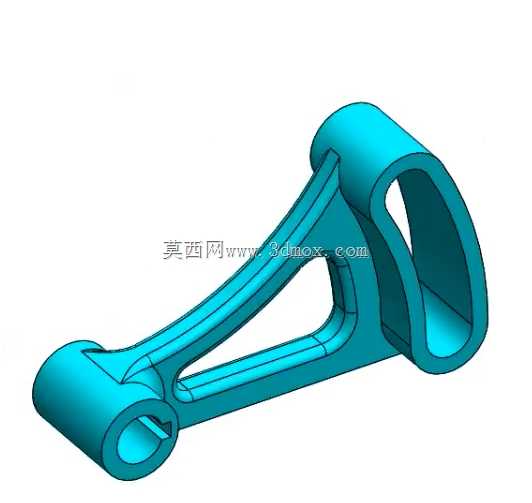

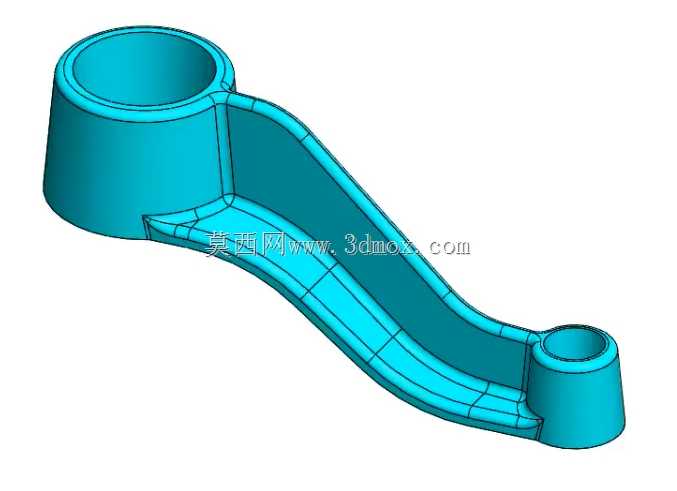

　　靠近安装板的位置臂厚更大，向末端铰接端逐渐过渡到均匀壁厚，既能够保证整体结构的抗扭、抗弯强度，又能尽可能减少不必要的材料冗余，降低零件自身重量。末端的圆筒铰接座设置了同轴的通孔，用于穿过铰接销轴或者安装衬套，连接摆杆、滚轮或者检测头等活动部件，圆筒外侧与弯臂衔接的位置同样做了环形加强筋结构，承受铰接端传来的交变载荷时，不会出现根部开裂的问题。在安装边界层面，这类支座的立式安装板需要贴合在平整度不低于IT12级的安装基面上，两个安装孔的孔位公差需要控制在±0.1mm范围内，才能保证安装后末端铰接孔的轴线与设计基准保持平行，避免后续装配的活动部件出现卡滞、偏磨的问题。弯臂的下边缘与安装基面之间预留了足够的间隙，能够容纳安装面的焊缝凸起、

　　固定螺栓的头部突出部分，不需要额外对安装基面做沉台加工，降低现场安装的加工成本。设计这类支座的时候，需要提前核算铰接端承受的最大径向载荷与弯臂的抗弯截面模量匹配性，尤其是在有交变载荷的应用场景下，圆弧过渡位置的圆角半径不能小于壁厚的1/3，避免长期运行后出现疲劳裂纹。同时整个零件的拔模角度需要控制在1-1.5度之间，不管是采用机加工还是注塑、铸造成型，都能顺利脱模或者减少加工余量，铰接孔的内壁需要预留精加工余量，保证装配后销轴的转动顺畅度。
