传感器配套用铰接式身体滑块结构件

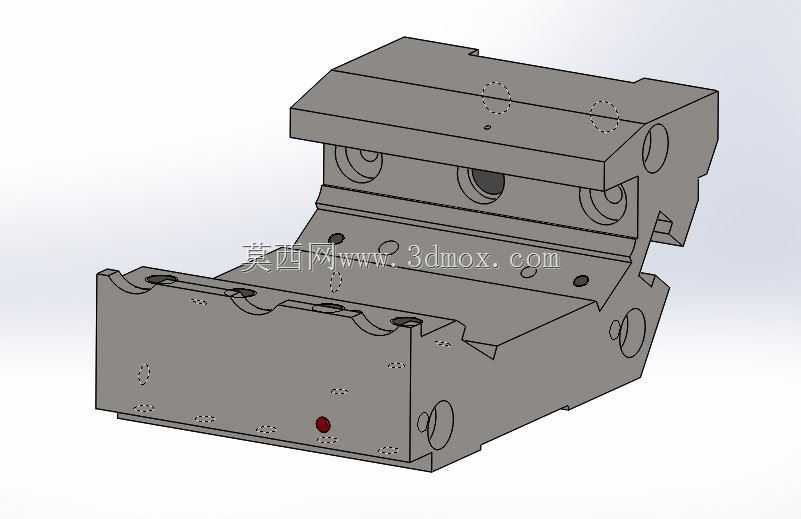

　　这类滑块结构多应用在工业检测类传感器的安装调节工位上，常见于自动化产线的视觉检测、位移传感模组中，作为传感器安装基体的滑动承载部件，承担调整传感器检测位置、适配不同被测件检测距离的核心作用。从结构设计来看，整体采用上下分体铰接式布局，上半部分为传感器安装基面，预留了多组环形安装点位，可适配不同安装孔距的圆柱型、方块型工业传感器，基面的沉孔设计可避免安装螺栓突出干涉滑动行程；下半部分为滑动基体，侧面与底面均加工有定位孔与安装槽，可适配直线导轨、燕尾槽等多种滑动导向结构，铰接部位的转轴孔与限位斜面设计，可让上半安装面实现小角度俯仰调节，满足传感器检测角度的微调需求，无需额外加装角度调节座，减少了模组的整体安装空间。

　　设计过程中优先考虑了安装边界的兼容性，滑块整体宽度控制在常规工业导轨的适配尺寸范围内，底面的滑动接触面做了平面度公差控制，保证滑动过程无卡滞、无偏摆，侧面的螺纹孔可加装锁紧手柄，位置调整到位后可快速锁止，避免设备运行过程中滑块移位导致检测失准。在实际产线应用场景中，这类滑块常搭配光电传感器、激光位移传感器使用，安装在工件输送线的侧方检测工位，针对不同批次工件的尺寸差异，可快速滑动调整传感器的前后位置，配合铰接结构的角度微调，让传感器的检测光斑或检测面精准对准被测点位，相比固定式安装座，调整效率提升60%以上，同时结构本身采用一体化铣削成型，无多余拼接部件，长期运行下的结构稳定性更强，可适配车间内多粉尘、少量切削液飞溅的工况，

　　铰接部位的间隙控制在0.02mm以内，避免调节过程中出现旷量影响检测精度。滑块上的细小注油孔可定期加注润滑脂，延长滑动接触面的使用寿命，侧面的定位销孔可配合限位块使用，设定滑动行程的前后极限位置，防止调整过程中滑块脱出导向结构，整体结构没有冗余设计，所有加工特征均服务于安装调节与承载功能，没有多余的装饰性结构，完全面向工业现场的实际使用需求设计。
