竖井探测用细长轴式传感装置结构

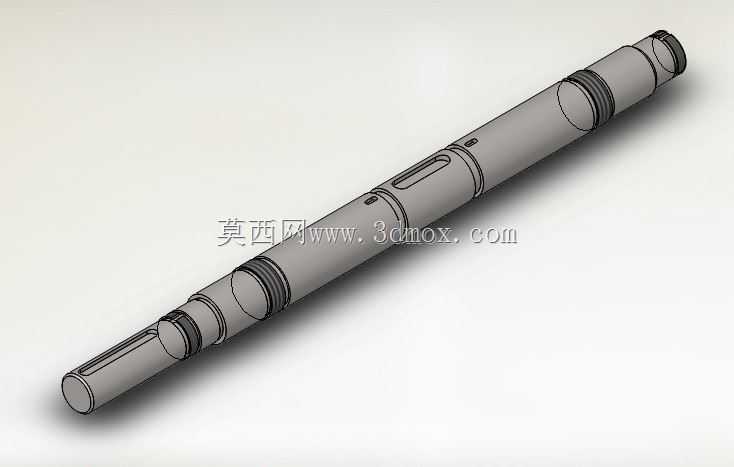

　　这款细长轴式结构件主要面向竖井内部的参数探测场景，在矿山井巷、工程地质勘察、地下管线竖井的检测作业中，这类构件作为传感探测设备的承载主体，需要在狭长的竖井空间内完成下放、定位与数据采集相关的动作。从实际使用需求来看，竖井内部空间径向尺寸受限，轴向延伸长度大，设备下放过程中会与井壁发生剐蹭，同时井下往往存在潮湿、粉尘甚至弱腐蚀的环境，这就要求承载构件既要控制径向尺寸以适配狭窄井道，又要保证轴向的结构刚性，避免长距离下放过程中出现弯曲变形，影响探测精度甚至出现卡井的故障。该结构整体采用分段式轴体设计，不同轴段设置了环形槽位与键槽结构，环形槽可用于安装密封胶圈、定位隔套，实现各功能段的轴向固定与径向密封，阻挡井下的水汽、

　　粉尘进入构件内部的传感元件安装腔；键槽结构则用于传递周向扭矩，当下放过程需要调整探测端的朝向时，可通过上部钻杆或推杆带动轴体同步转动，保证周向定位的可靠性，不会出现轴段之间相对打滑的问题。轴体两端的轴径做了差异化设计，较细的一端可作为探测端的连接位，用于安装探测探头、信号采集模块，较粗的一端作为传动连接端，可与下放钻杆、牵引机构直接对接，两端的同轴度在设计时做了严格约束，避免长轴高速下放或转动时出现偏心摆动。从安装边界来看，该轴体的最大径向尺寸由各段的环形凸台决定，实际选型时可根据竖井的最小内径预留足够的安全间隙，通常径向间隙需控制在井道内径的十分之一以上，防止井壁局部凸起剐蹭设备；

　　轴向长度可根据竖井的探测深度搭配不同长度的接长轴段，各段之间采用同轴止口配合，保证拼接后的整体同轴度。在结构设计思路上，没有采用一体化长轴的加工方案，而是选择分段拼接的形式，一方面是降低长轴的加工难度，避免大长径比轴件加工时出现的挠曲变形，提升各段的尺寸精度；另一方面也方便根据不同的探测需求更换不同功能的端头段，比如在需要采集温度参数时更换搭载温度传感模块的端头，需要采集形变参数时更换应变探测端头，提升整套装置的场景适配性。轴体表面的粗糙度根据不同配合位置做了区分，配合密封件的槽位表面粗糙度要求更高，避免划伤密封件导致密封失效，非配合的外圆面则做了基础的防锈处理，适应井下的潮湿作业环境。这类轴式传感承载结构在实际作业中，往往还需要搭配下放牵引设备、信号传输线缆使用，轴体内部可预留穿线通道，让信号线缆从轴体内部延伸至地面接收设备，避免线缆外露被井壁剐蹭断裂，进一步提升设备在复杂竖井环境下的运行可靠性。
