带键槽径向孔的长轴类传感安装构件

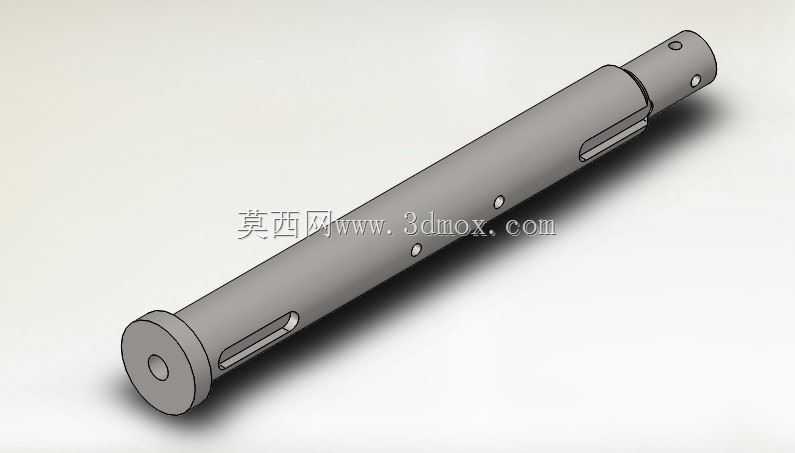

　　这类带多组安装位的长轴构件，常应用在传感检测集成的传动链路中，既承担回转传动的扭矩传递作用，也为外置传感元件提供稳定的安装基准，在自动化检测工位、小型物料输送的辊组传动、精密仪表的内部联动结构中都能见到同类结构的应用。从结构设计逻辑来看，轴端的法兰式凸台是轴向定位的核心基准，装配时可直接抵靠在支撑座的端面，限制轴系的轴向窜动，凸台中心的工艺孔既可以作为加工时的顶尖定位孔，也能适配端盖类紧固件的安装需求。轴身分布的两处键槽分别对应不同的传动负载段，靠近凸台端的长键槽用于连接传动轮或者联轴器，将输入端的扭矩稳定传递到轴体上，靠近轴梢端的短键槽则用于安装触发传感信号的触发轮或者码盘，保证回转位置信号采集的同步性。轴身径向分布的多组小孔，

　　分为两类功能，一类是径向销钉孔，用于键连接的周向防松，避免重载或者频繁正反转时键与键槽出现相对窜动，另一类是传感元件的走线孔或者安装固定孔，可将嵌入式的传感探头直接固定在轴身内部，随轴同步回转，采集轴系运行时的温度、振动或者回转位置数据，避免外置传感器安装带来的干涉问题。设计时需要严格控制各安装位的同轴度公差，键槽的对称度公差需要控制在0.02mm以内，保证传动件装配后不会出现偏载，径向孔的位置度需要匹配传感元件的安装尺寸，避免出现装配干涉。轴梢端的径向通孔用于安装开口销或者轴端挡圈，对轴梢端安装的码盘或者触发轮做轴向限位，防止高速回转时零件脱出。从安装边界来看，这类轴的支撑跨距需要匹配轴身的长径比，通常长径比控制在15:1以内时，

　　可选用两端简支的支撑结构，若长径比更大则需要在轴身中段增加辅助支撑套，避免高速回转时出现挠曲变形影响传感检测精度。轴身的表面粗糙度根据功能段做差异化处理，配合轴承的轴颈段粗糙度需要达到Ra1.6，安装键槽的传动段粗糙度达到Ra3.2即可，非配合的轴身段做发黑防锈处理即可，不需要过高的加工精度。实际选型应用时，需要根据传递的额定扭矩核算轴身的最小直径，键槽的深度需要匹配对应标准平键的尺寸，径向孔的位置需要避开轴身的应力集中截面，避免长期交变载荷下出现疲劳断裂。
