八角框架式电极支撑固定架结构

　　这套架体的核心作用是为柱状电极提供稳定的承载与定位基准，常见于工业炉体、电化学处理工位、高温检测装置以及需要电极保持固定相对位置的传感测量场景。实际产线布局时，底部方形法兰座直接落在设备预埋钢板或工位平台上，座体四周预留的安装孔可配合螺栓完成锁附，能抵消电极工作过程中产生的振动、热胀偏移以及介质侧向推力，避免电极出现歪斜、接触不良甚至磕碰破损的问题。

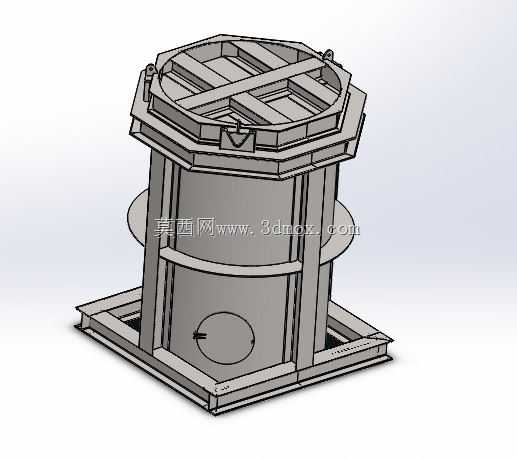

　　从结构设计逻辑来看，整体采用上下呼应的框架形式：底部为方形焊接基座，接触面平整，适配多数常规工业平台的安装平面；顶部做成八角形围框，既对电极上端形成周向约束，又通过十字交叉的内部加强筋提升框体抗扭能力，相比纯圆形护圈，八角结构在焊接加工时更容易定位拼接，也能在边角位置预留吊装或辅助固定点位。中间段以四根立式立柱作为主要承力构件，搭配两道环形箍圈将柱身连为整体，既减少了整板围封带来的材料冗余与重量，又留出了充足的侧向操作空间，方便人员观察电极状态、接线以及后期维护更换。

　　架体侧面开设的圆形开孔，主要用于电极引线穿出、冷却管路接入或观察内部对位情况，开孔边缘做了圆滑过渡，避免划伤线缆与密封件。立柱与上下框体的连接处均采用刚性节点设计，载荷可从顶部电极直接沿立柱传递到底座，再分散到安装基础，传力路径清晰直接。

　　安装边界方面，底部方形座的外轮廓决定了最小占地尺寸，现场布置时需在基座四周留出扳手空间与检修通道；顶部八角框的外接圆尺寸要与电极上端固定法兰匹配，保证电极装入后居中，不与框体发生硬摩擦。整体高度依据电极有效工作段设定，使电极伸入工位的深度满足工艺要求，同时架体自身重心落在底座支撑范围内，即使在单侧接管或侧向布线时也不易发生倾覆。建模过程中各焊接件、加强筋、安装孔位均按实际装配关系搭建，可直接用于结构校核、工装方案比对以及现场安装指导。
