立式冷凝水回收储水配套装置结构

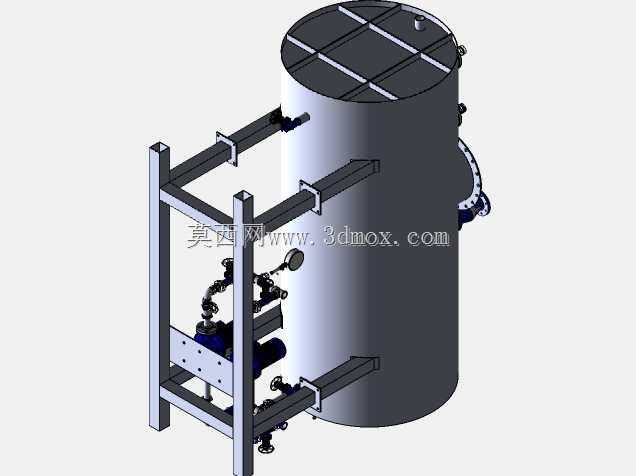

　　这套装置主要面向工业蒸汽换热系统的末端冷凝水回收环节，常见于化工生产车间、食品加工蒸煮线、商用集中供热换热站这类会持续产生高温冷凝水的场景，核心作用是把换热设备排出的、仍带有一定余温余压的冷凝水统一收集，再通过配套泵组输送回锅炉给水端或者水处理环节，避免高温软化水直接排放造成的热能与水资源浪费，同时也能减少厂区管网的积水溢流问题。从结构设计来看，整体采用撬装集成思路，立式圆柱形储水罐体作为核心储水单元，侧面通过型钢焊接的框架支架固定，所有泵组、阀门、管路、检测仪表都直接集成在支架与罐体的连接位上，不需要现场额外拆分组装，到场后只需要对接进出口管线和电源即可投入使用，大幅缩减现场安装的施工周期。罐体顶部做了加强筋格栅设计，

　　既可以作为顶部检修操作的踩踏承重结构，也能避免罐体受外压或者运输过程中出现顶部变形，顶部预留的小口径接口用于排气或者加装液位检测元件，罐体侧面的大口径法兰人孔方便后期进入罐体内部清理水垢、检修内件。配套的冷凝水接收泵采用侧装布局，进出口管路都配置了截止阀与旁路管线，管路上加装的压力表可以实时反馈泵出口的压力状态，方便运维人员判断泵组运行是否正常、管路是否存在堵塞问题，管路的排布特意预留了阀门操作的手部空间，不会出现阀门手轮被框架挡住无法操作的问题。安装边界方面，立式布局相比卧式储水罐更节省占地面积，框架底部预留了地脚安装孔，可以直接固定在混凝土基础或者钢制平台上，整体重心集中在罐体中下部，

　　配套泵组的重量通过支架分担到罐体侧部的加强筋位置，不会出现局部应力集中导致罐体变形的问题，管路接口的朝向都统一设置在装置的同侧，方便现场管线对接时减少弯头用量，降低管路沿程阻力。设计过程中特意考虑了冷凝水的高温特性，所有与水接触的部件都预留了热膨胀的补偿间隙，支架与罐体的连接位置采用长圆孔设计，避免罐体受热膨胀时与刚性支架之间产生额外的结构应力，泵组与管路的连接位置采用软连接过渡，减少泵组运行时的振动传递到罐体上引发的焊缝疲劳问题。
