CA6140机床用60毫米规格板式铰链

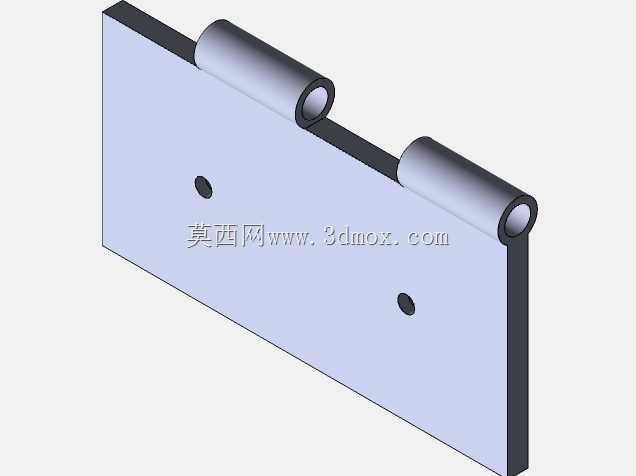

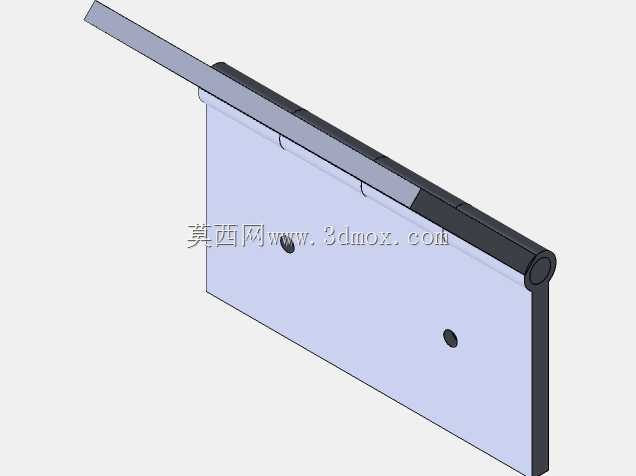

　　这款60毫米规格的板式铰链，主要适配CA6140型普通车床的防护舱门、侧盖检修面板等需要转动开合的结构部位，在机床日常操作、设备维保的场景中承担转动连接与开合限位的作用。从结构设计来看，该铰链采用双页片配贯通式销轴的经典结构，其中长页片适配舱门侧的钣金安装面，短页片对应机床床身侧的固定安装位，页片表面预留沉头安装孔，安装后螺钉头可完全没入页片平面，不会出现凸起剐蹭操作人员衣物或干涉舱门开合轨迹的问题。销轴与页片的卷边配合处预留了合理的转动间隙，既保证开合过程无卡滞，也能适配机床加工车间内存在少量切削液飞溅、金属粉尘附着的工况，不会因细微杂质进入配合间隙导致转动失效。从安装边界来看，该铰链总长度为60毫米，

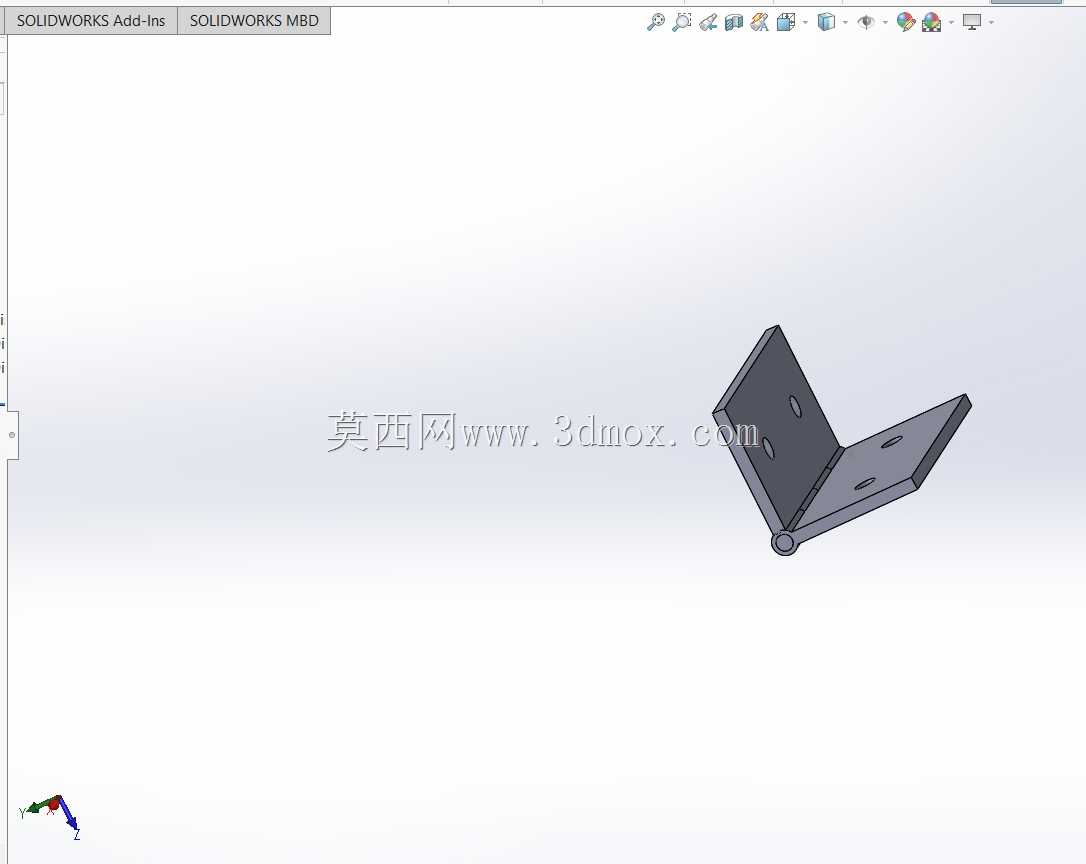

　　闭合状态下总厚度控制在8毫米以内，页片宽度为22毫米，安装孔中心距页片边缘的距离为4毫米，适配1.5-2毫米厚度的冷轧钢钣金舱门安装，安装时不需要对舱门或床身安装位做额外的沉台加工，直接通过M4沉头螺钉即可完成固定，单组铰链的额定承重可满足10千克以内的舱门开合需求，常规CA6140车床的侧检修门配置两组该规格铰链即可满足使用要求。设计过程中充分考虑了机床设备的长期使用需求，页片边缘做了R0.5的圆角倒钝处理，避免安装及后期维保过程中锐边划伤操作人员，销轴两端做了铆边封边处理，长期开合使用不会出现销轴窜动脱出的问题。开合角度可达到165度，完全开启时舱门不会与床身的突出结构发生干涉，能够给检修操作留出足够的操作空间，

　　不会因为铰链开合角度不足导致检修时需要完全拆卸舱门。在实际机床装配场景中，该类铰链的互换性较强，同规格的替换件不需要额外做配磨调整，直接更换即可恢复舱门的开合功能，降低设备维保的配件适配成本。铰链的转动阻尼设置适中，舱门开启到任意角度都不会出现自行滑落闭合的问题，能够避免检修过程中舱门意外闭合碰伤操作人员，同时关闭时页片贴合紧密，不会出现舱门错位、缝隙不均的问题，能够配合舱门的密封胶条实现切削液防飞溅的防护效果。
