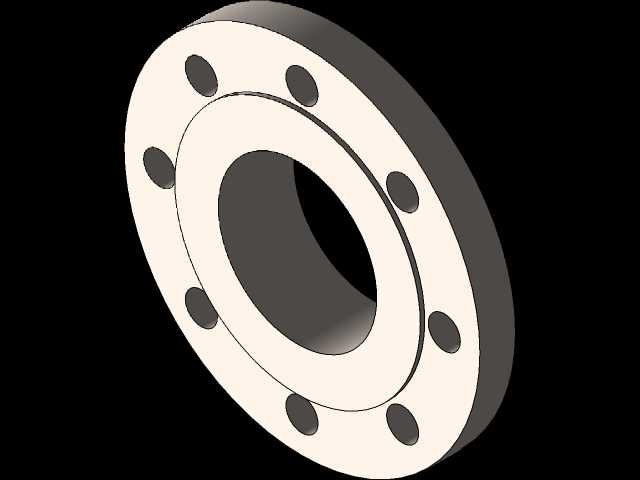

DN80规格滑动式管道连接法兰结构

在市政给排水、化工流体输送、暖通空调循环管路等场景中，DN80通径的管路是中等流量输送的常用规格，滑动法兰作为该通径管路最常用的可拆卸连接部件，承担着管路对接、密封承压、后期检修拆解的核心作用。不同于对焊法兰需要与管道端部做焊接坡口适配，滑动法兰的内孔预留了足够的管道穿入间隙，现场安装时可先将法兰套入管道端部，调整好管口对接的同轴度与密封面平行度后，再在法兰内侧与管道外壁做角焊缝固定，对现场施工的定位精度要求更低，尤其适合管路改造、现场配焊空间受限的作业场景。这款滑动法兰的密封面采用突面结构，表面加工粗糙度控制在Ra3.2以内，可适配非金属平垫片、缠绕式垫片等多种密封件，在1.6MPa公称压力的常规工况下，能有效避免介质渗漏。法兰盘周向均匀分布8个螺栓通孔，孔位的分度圆直径、孔径尺寸严格匹配对应压力等级的法兰标准，安装时无需额外扩孔或调整孔位，可直接与同规格的阀门、泵体进出口、设备接管法兰完成对接。设计过程中，首先根据DN80通径的管道外径确定法兰内孔尺寸，预留1.5-2mm的穿管间隙，既保证管道能顺利穿入，又避免间隙过大导致焊接时焊料流失、焊接强度不足；法兰盘的厚度根据公称压力对应的刚度要求计算，避免螺栓锁紧时法兰盘发生翘曲变形，导致密封面压合不均出现泄漏；螺栓孔的位置度公差控制在0.5mm以内，保证现场安装时螺栓能顺利穿入，不会出现孔位错位强行锁紧导致的附加应力。从安装边界来看，这款法兰的外径尺寸控制在标准范围内，相邻螺栓的预留扳手空间满足常规呆扳手、套筒扳手的操作要求，不会因为法兰尺寸过大导致管路排布时相邻管件干涉，也不会因为厚度过大增加不必要的材料成本。在实际管路排布中，滑动法兰常设置在需要定期拆解检修的管段位置，比如阀门两端、仪表接口、设备与管路的对接处，后期检修时只需松开螺栓即可分离管段，无需切割整体管路，大幅降低运维的工作量。建模过程中对法兰的过渡圆角、焊接坡口预留位置都做了细节还原，可直接用于管路装配的干涉检查、安装模拟，也能导出工程图用于加工下料参考，结构细节完全贴合实际加工与安装的工艺要求，没有冗余的设计结构，所有尺寸都匹配现行管路法兰的通用标准，适配绝大多数DN80中低压管路的连接需求。
