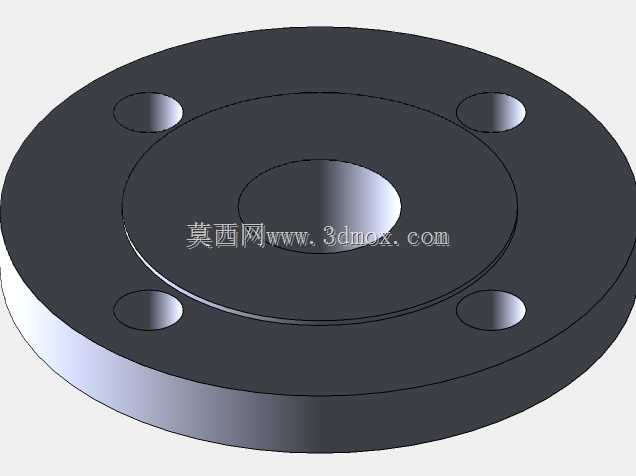

DN32滑动法兰盘结构设计

　　在民用给排水、化工流体输送、暖通空调管路布设的现场作业中，法兰是管路系统里实现管段对接、管路与阀件/泵体/仪表设备可拆卸连接的核心承压连接件，滑动法兰也叫平焊滑套法兰，是现场安装适配性极强的一类法兰结构。这款DN32规格的滑动法兰，对应公称通径32mm也就是1.25英寸的管路适配需求，整体采用圆盘式对称结构设计，中心开设贯通的管路穿装孔，孔径略大于适配管道的外径，安装时可以直接将管道从法兰中心孔穿入，调整好法兰端面与管道轴线的垂直度、对接端的预留焊缝位置后，在法兰内外两侧与管道外壁施焊固定，相比对焊法兰，滑动法兰的现场安装容错率更高，不需要提前精准对齐管道坡口，对于中小口径低压管路的现场施工来说，能大幅降低安装对位的难度，

　　缩短施工周期。法兰盘本体沿圆周方向均匀开设四个螺栓通孔，孔位采用对称跨中排布，安装时可以穿过配套螺栓与对接侧的法兰、阀件端面实现锁紧，螺栓孔的位置度公差在设计时做了严格控制，保证同规格法兰的互换性，避免现场安装时出现孔位错位无法穿装螺栓的问题。法兰的密封面采用全平面突面结构，表面加工粗糙度满足低压管路密封要求，安装时配合对应压力等级的非金属密封垫片，拧紧螺栓后即可实现管路端面的静密封，防止输送介质从对接面泄漏。从安装边界来看，这款法兰的外径、厚度、螺栓孔中心圆直径都匹配DN32公称通径对应的常用压力等级尺寸规范，既可以用在常温常压的给排水管路中，也能适配低压压缩空气、低压弱腐蚀性流体的输送管路，在小型传感器安装、

　　仪表支路配管的场景中，这类小口径滑动法兰的应用频率极高，因为仪表类设备的接口位置往往存在安装空间狭小、对位精度难控制的问题，滑动法兰可以在穿管阶段小幅调整周向位置，方便对齐螺栓孔，降低现场配管的返工率。设计这类滑动法兰的三维模型时，首先要确定适配的公称通径与压力等级对应的尺寸参数，优先保证中心穿管孔与螺栓孔的位置精度，其次要对法兰盘的边缘做倒角处理，去除锐边避免安装时划伤施工人员，同时在焊接位置预留足够的施焊空间，避免焊缝距离螺栓孔过近导致螺栓安装受干涉。这类法兰的结构虽然简单，但在管路系统中承担着承压、密封、可拆卸对接的核心作用，建模时需要严格控制各尺寸的形位公差，保证模型导出的工程图可以直接用于加工生产，同时也能用于管路装配的干涉检查，提前预判现场安装时可能出现的位置冲突问题。
